Thông số kỹ thuật của Module PLC DVP16XP211T Delta

Thông số	Giá trị
Model	Module PLC DVP16XP211T Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	8 kênh (X0 ~ X7)
Loại ngõ vào	Cách ly quang, hỗ trợ loại Sink hoặc Source
Điện áp ngõ vào	24VDC ±10%
Dòng điện ngõ vào	Khoảng 5mA @ 24VDC
Thời gian đáp ứng DI	ON ≤ 10ms, OFF ≤ 15ms
Số ngõ ra số (DO)	8 kênh Transistor (Y0 ~ Y7)
Loại ngõ ra	Transistor (Sink hoặc Source tùy phiên bản)
Điện áp ngõ ra	5 ~ 30VDC
Dòng điện ngõ ra	Tối đa 0.5A/kênh (tổng dòng tối đa 4A)
Thời gian đáp ứng DO	ON/OFF ≤ 0.5ms
Cách đấu nối	Terminal rời (kiểu vít bắt dây)
Đèn LED chỉ thị	Có (hiển thị trạng thái ngõ vào và ngõ ra)
Kích thước (W x H x D)	Khoảng 90 x 90 x 60 mm
Trọng lượng	Khoảng 200g
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm cho phép	5% ~ 95% RH (không ngưng tụ)
Lắp đặt	Gắn DIN rail hoặc bắt vít
Tương thích hệ thống	Dùng mở rộng cho các dòng PLC Delta DVP-S, DVP-SA, DVP-E, v.v.

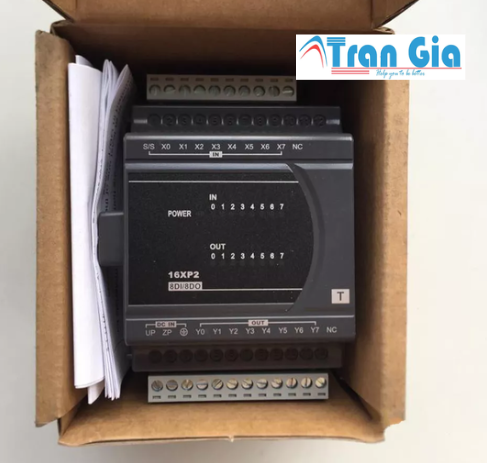

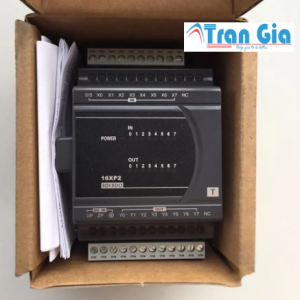

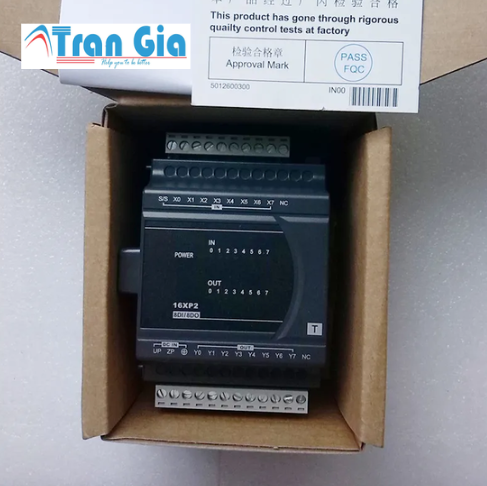

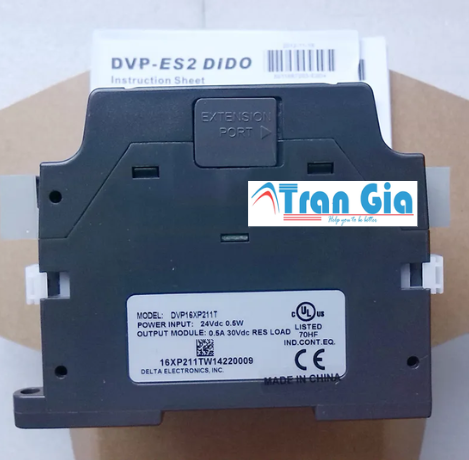

Cấu tạo của Module PLC DVP16XP211T Delta

• Vỏ ngoài (Housing)

  • Làm bằng nhựa chịu nhiệt, cách điện tốt.

  • Có các khe thông gió giúp tản nhiệt.

  • Mặt trước in rõ model và logo Delta.

• Cổng kết nối (Connection Port)

  • Cổng 20-pin hoặc 26-pin để kết nối với PLC chính (thường là DVP-S, DVP-SA, DVP-E…).

  • Sử dụng cáp kết nối chuẩn của Delta để mở rộng hệ thống.

• Ngõ vào số (Digital Input – DI)

  • Gồm 8 kênh (X0 ~ X7).

  • Được cách ly quang (photo-coupler) để bảo vệ mạch bên trong khỏi nhiễu điện và đột biến điện áp.

  • Hỗ trợ cả kiểu Sink và Source.

  • Có LED chỉ thị trạng thái cho từng kênh.

• Ngõ ra số (Digital Output – DO)

  • Gồm 8 kênh (Y0 ~ Y7) loại Transistor.

  • Tùy theo phiên bản, có thể là loại Sink hoặc Source.

  • Mỗi ngõ ra có transistor công suất và mạch bảo vệ quá dòng, quá áp.

  • LED chỉ thị cho từng ngõ ra.

• Terminal đấu dây (I/O Terminal Block)

  • Dạng vít hoặc kẹp lò xo, dễ dàng đấu nối và bảo trì.

  • Bố trí rõ ràng từng kênh vào/ra tương ứng.

Ứng dụng của Module PLC DVP16XP211T Delta

1. Mở rộng I/O cho hệ thống PLC Delta

• Dùng khi PLC chính không đủ số lượng ngõ vào/ra để điều khiển thiết bị.

• Kết nối trực tiếp với các dòng PLC như DVP-S, DVP-SA, DVP-ES, DVP-EH…

2. Điều khiển máy móc công nghiệp

• Điều khiển động cơ, xi lanh, relay trung gian trong các máy đóng gói, máy ép, máy cắt, máy bế…

• Tín hiệu ngõ vào thu từ sensor, công tắc hành trình – tín hiệu ngõ ra điều khiển coil relay, đèn, còi báo, v.v.

3. Tự động hóa dây chuyền sản xuất

• Phối hợp với các cảm biến, thiết bị chấp hành để kiểm soát tuần tự các bước trong dây chuyền lắp ráp, đóng gói, phân loại…

• Transistor output phù hợp với điều khiển tốc độ cao, ví dụ: băng tải, cấp liệu.

4. Hệ thống kiểm tra và giám sát

• Thu nhận tín hiệu trạng thái từ các công tắc, cảm biến (photo sensor, cảm biến tiệm cận…).

• Xuất tín hiệu điều khiển hệ thống cảnh báo hoặc kích hoạt các bộ đếm, bộ hẹn giờ.

Đặc điểm của Module PLC DVP16XP211T Delta

• Kết hợp ngõ vào và ngõ ra số

  • 8 ngõ vào số (DI) và 8 ngõ ra số (DO) tích hợp trong cùng một module, giúp tiết kiệm không gian và chi phí mở rộng.

• Ngõ ra Transistor tốc độ cao

  • Ngõ ra dạng Transistor đáp ứng nhanh (≤ 0.5ms), phù hợp cho các ứng dụng điều khiển tốc độ cao như đếm xung, điều khiển động cơ bước, servo…

• Linh hoạt trong kết nối tín hiệu

  • Ngõ vào hỗ trợ cả kiểu Sink và Source, dễ dàng tương thích với nhiều loại cảm biến, công tắc, encoder…

• Tương thích hệ thống PLC Delta

  • Hoạt động ổn định khi kết nối với các dòng PLC Delta như DVP-SS, DVP-SA, DVP-SE, DVP-EH, DVP-ES…

• Thiết kế đầu nối kiểu Terminal

  • Terminal dạng vít chắc chắn, dễ đấu dây, bảo trì và thay thế nhanh chóng.
