TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, Module PLC DVP16XN211T Delta , động cơ AC Servo Delta,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật của Module PLC DVP16XN211T Delta

Thông số	Giá trị
Model	Module PLC DVP16XN211T Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	8 kênh (X0 ~ X7)
Loại ngõ vào	Ngõ vào cách ly quang (photo-coupler), loại Sink hoặc Source
Điện áp ngõ vào	24VDC (-15% ~ +20%)
Dòng điện ngõ vào	Khoảng 5mA @ 24VDC
Thời gian đáp ứng DI	ON: ≤10ms, OFF: ≤15ms
Số ngõ ra số (DO)	8 kênh Transistor (Y0 ~ Y7)
Loại ngõ ra	Transistor cách ly (Sink hoặc Source tùy phiên bản)
Điện áp ngõ ra	5 ~ 30VDC
Dòng điện ngõ ra	0.5A/kênh (Tổng dòng ≤ 4A)
Thời gian đáp ứng DO	ON/OFF ≤ 0.5ms
Cách đấu nối	Terminal rời (dạng vít bắt dây)
Đèn LED chỉ thị	Có (báo trạng thái ngõ vào/ra)
Kích thước (W x H x D)	Khoảng 90 x 90 x 60 mm
Trọng lượng	Khoảng 200g
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm cho phép	5% ~ 95% RH (không ngưng tụ)
Lắp đặt	Gắn thanh DIN hoặc bắt vít lên mặt phẳng đứng
Tương thích hệ thống	Dùng mở rộng cho dòng PLC Delta DVP-S, DVP-E, DVP-ES, DVP-SA, v.v.

Cấu tạo của Module PLC DVP16XN211T Delta

1. Vỏ ngoài

• Chất liệu: Nhựa ABS chất lượng cao, chống cháy và chịu nhiệt tốt.
• Màu sắc: Thường là màu xám hoặc đen, đặc trưng của dòng Delta DVP.
• Kích thước nhỏ gọn: Dài: 90 mm, Rộng: 60 mm, Cao: 86 mm.
• Thiết kế:
  • Có các khe tản nhiệt đảm bảo thiết bị không bị quá nóng khi hoạt động liên tục.
  • Có móc gắn thanh DIN-rail (35 mm) hoặc lỗ vít để cố định.

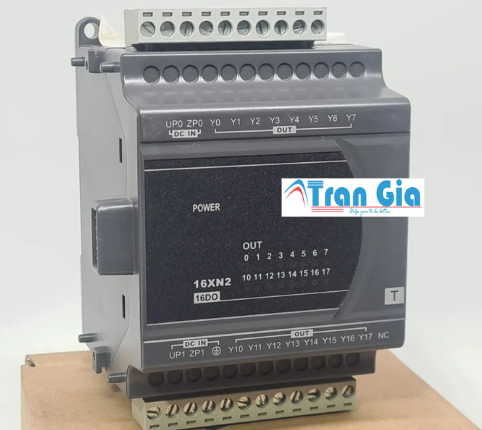

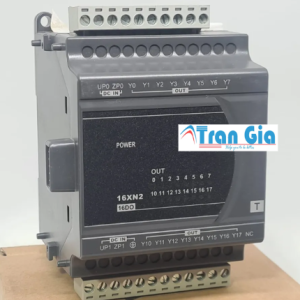

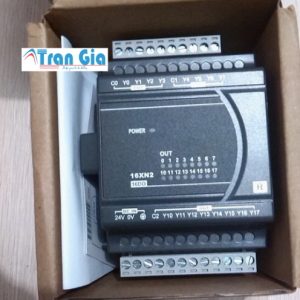

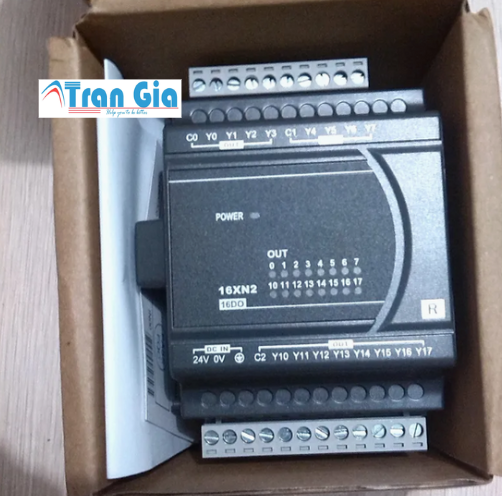

2. Mặt trước

• Cổng kết nối I/O:
  • Bao gồm 2 hàng chân cắm (terminal block) để kết nối các tín hiệu đầu vào/đầu ra số.
  • Ký hiệu rõ ràng giúp đấu nối dễ dàng:
    • X0 ~ X7: Đầu vào số (Digital Input).
    • Y0 ~ Y7: Đầu ra số (Digital Output).
• Đèn LED hiển thị trạng thái:
  • Đèn LED riêng cho từng kênh đầu vào (X) và đầu ra (Y).
  • Hiển thị trạng thái hoạt động: Bật (On) hoặc Tắt (Off).
  • Đèn LED nguồn cung cấp (Power).

3. Mặt trên

• Cổng kết nối với CPU chính:
  • Sử dụng cổng bus tiêu chuẩn Delta DVP để giao tiếp với bộ điều khiển chính (CPU).
  • Hỗ trợ cáp kết nối đặc biệt đi kèm.
• Nguồn cung cấp: Đầu vào nguồn DC 24V với cổng đấu dây riêng.

Ứng dụng của Module PLC DVP16XN211T Delta

1. Ứng dụng trong các hệ thống điều khiển tự động

• Điều khiển dây chuyền sản xuất: Modul này được sử dụng để điều khiển các dây chuyền sản xuất tự động trong các nhà máy, nơi cần giám sát và điều chỉnh các quy trình sản xuất.
• Điều khiển máy móc và thiết bị công nghiệp: Với khả năng điều khiển đầu vào/đầu ra số, modul có thể được sử dụng trong các hệ thống máy móc, thiết bị công nghiệp như máy ép, máy cắt, và máy dập.

2. Tự động hóa trong ngành chế biến và đóng gói

• Chế biến thực phẩm và đồ uống: Trong ngành chế biến thực phẩm, Delta DVP16XN211T có thể dùng để điều khiển các thiết bị như băng tải, máy đóng gói, hoặc máy kiểm tra chất lượng.
• Hệ thống đóng gói: Modul giúp quản lý và điều khiển các dây chuyền đóng gói tự động trong các nhà máy sản xuất thực phẩm, dược phẩm và hàng tiêu dùng.

3. Quản lý và giám sát quá trình sản xuất

• Hệ thống giám sát: Sử dụng trong các ứng dụng giám sát hệ thống, giúp thu thập dữ liệu từ các cảm biến và thiết bị đầu vào, sau đó đưa ra các lệnh điều khiển phù hợp cho các đầu ra.
• Điều khiển nhiệt độ, áp suất và mức độ: Dùng trong các ngành như công nghiệp hóa chất, nước và xử lý chất thải, giúp giám sát và điều khiển các thông số quan trọng như nhiệt độ, áp suất và mức chất lỏng.

Đặc điểm của Module PLC DVP16XN211T Delta

1. Số lượng I/O linh hoạt

• Đầu vào/Đầu ra (I/O):
  • 8 đầu vào số (X0-X7) và 8 đầu ra số (Y0-Y7).
  • Hỗ trợ các tín hiệu 24V DC, giúp giao tiếp dễ dàng với các thiết bị ngoại vi như công tắc, cảm biến, và động cơ.

2. Tính năng mở rộng

• Tính năng mở rộng:
  • Tương thích với các module mở rộng: DVP16XN211T có khả năng kết nối với các module mở rộng của Delta để nâng cao số lượng I/O và đáp ứng các yêu cầu cụ thể của hệ thống điều khiển.
  • Hỗ trợ mở rộng linh hoạt: Giúp người sử dụng có thể mở rộng số lượng kênh I/O mà không cần thay đổi cấu trúc hệ thống cơ bản.

3. Thiết kế gọn gàng và dễ lắp đặt

• Kích thước nhỏ gọn:
  • Với thiết kế nhỏ gọn và dễ lắp đặt trên thanh DIN 35 mm, modul có thể được lắp đặt và bảo trì dễ dàng trong không gian hạn chế.

4. Tính năng bảo vệ mạnh mẽ

• Bảo vệ tín hiệu:
  • Chống ngắn mạch và quá tải: Đảm bảo thiết bị hoạt động ổn định trong các điều kiện khắc nghiệt, bảo vệ khỏi sự cố điện và tổn hại do sự cố ngắn mạch.
  • Chống nhiễu điện từ (EMI): Tích hợp tính năng chống nhiễu để bảo vệ tín hiệu khỏi các tác động của môi trường điện từ.
