TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, Module PLC DVP08XP211R Delta   , động cơ AC Servo Delta,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

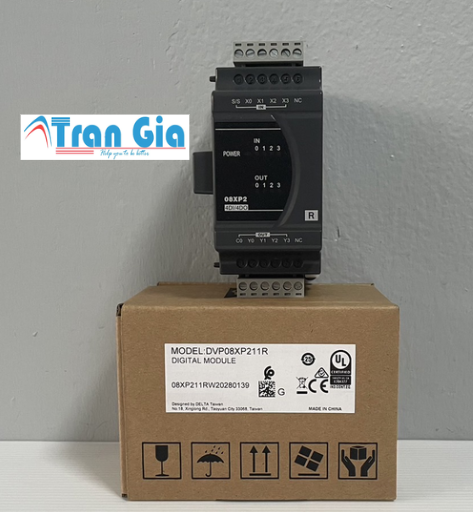

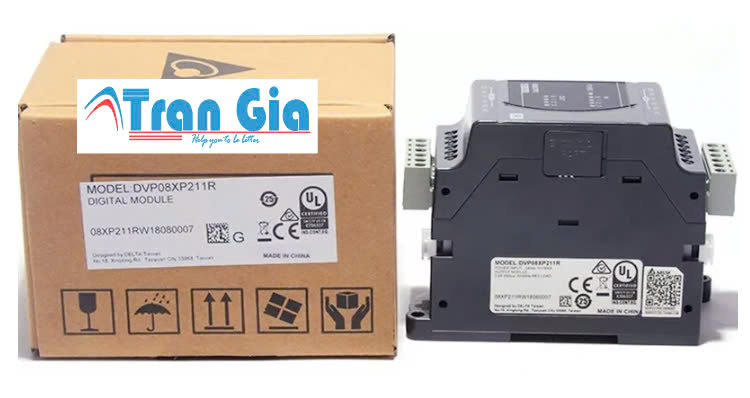

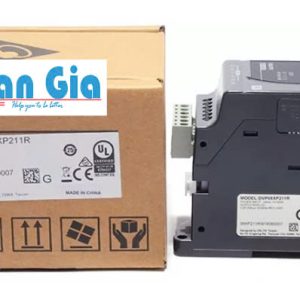

Thông số kỹ thuật của Module PLC DVP08XP211R Delta

Thông số	Giá trị
Model	Module PLC DVP08XP211R Delta
Loại module	Module mở rộng ngõ vào/ra hỗn hợp (Mixed I/O)
Nguồn cấp	24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Số ngõ vào số (DI)	4 kênh (X0 ~ X3)
Loại ngõ vào	Sink hoặc Source (tùy theo cách đấu nối)
Điện áp ngõ vào	24VDC
Dòng ngõ vào	5mA @ 24VDC
Số ngõ ra số (DO)	4 kênh (Y0 ~ Y3)
Loại ngõ ra	Relay
Điện áp ngõ ra	Tối đa 250VAC / 30VDC
Dòng tải tối đa	2A/kênh, tổng cộng tối đa 4A
Cách ly tín hiệu	Cách ly quang giữa ngõ vào/ra và CPU PLC
Cổng đấu nối	Terminal dạng vít
Hiển thị trạng thái	Đèn LED hiển thị trạng thái ngõ vào và ngõ ra

Cấu tạo của Module PLC DVP08XP211R Delta

• Vỏ module (Housing)

  • Chất liệu nhựa công nghiệp cách điện, chịu nhiệt.

  • Có khe thông gió để tản nhiệt và bảo vệ linh kiện bên trong.

  • Thiết kế dạng module gắn ray DIN, dễ lắp ráp trong tủ điện.

• Ngõ vào số (Digital Input – DI)

  • Gồm 4 kênh ngõ vào (X0 ~ X3).

  • Có thể cấu hình kiểu Sink hoặc Source tùy cách đấu nối.

  • Mỗi ngõ vào kết nối tới mạch cách ly quang để bảo vệ CPU.

• Ngõ ra số (Digital Output – DO)

  • 4 kênh ngõ ra relay (Y0 ~ Y3).

  • Relay có khả năng chịu tải tối đa 250VAC hoặc 30VDC, dòng tải 2A/kênh.

  • Có mạch lọc chống nhiễu, bảo vệ relay.

• Mạch nguồn và cấp điện nội bộ

  • Nhận nguồn 24VDC, hoạt động ổn định trong dải 20.4 ~ 28.8VDC.

  • Cung cấp điện cho toàn bộ module và giao tiếp với PLC.

• Đèn LED hiển thị trạng thái

  • Hiển thị trạng thái hoạt động của từng ngõ

  • Có đèn LED báo nguồn hoạt động

Ứng dụng của Module PLC DVP08XP211R Delta

1. Mở rộng I/O cho PLC chính

• Tăng thêm 4 ngõ vào số (DI) và 4 ngõ ra relay (DO) cho hệ thống PLC Delta.

• Giải pháp tiết kiệm chi phí thay vì nâng cấp PLC có số I/O lớn hơn.

2. Điều khiển thiết bị trong nhà máy

• Ngõ vào số (X0 ~ X3): nhận tín hiệu từ các thiết bị như:

  • Cảm biến tiệm cận

  • Công tắc hành trình

  • Nút nhấn

• Ngõ ra relay (Y0 ~ Y3): điều khiển: Đèn báo, Còi cảnh báo, Rơ-le trung gian, Van điện từ

3. Ứng dụng trong dây chuyền sản xuất

• Giám sát và điều khiển thiết bị trên băng chuyền, máy đóng gói, máy cắt, máy phân loại.

• Kết nối với HMI để vận hành linh hoạt.

4. Ứng dụng trong hệ thống điều khiển chiếu sáng & cảnh báo

• Điều khiển đèn tín hiệu, đèn hành lang, đèn báo trạng thái máy.

• Tích hợp cảm biến và công tắc trong hệ thống cảnh báo an toàn.

Đặc điểm của Module PLC DVP08XP211R Delta

1. Module mở rộng hỗn hợp I/O

• Tích hợp 4 ngõ vào số (Digital Input) và 4 ngõ ra số dạng Relay, giúp tiết kiệm không gian và chi phí khi cần mở rộng hệ thống.

2. Tương thích cao

• Tương thích với nhiều dòng PLC Delta như: DVP-ES, DVP-SS, DVP-SA, DVP-SE, DVP-EH, đảm bảo dễ dàng tích hợp trong các hệ thống PLC hiện hữu.

3. Cách ly tín hiệu an toàn

• Cách ly quang học giữa ngõ vào/ra và CPU PLC, giúp:

  • Bảo vệ thiết bị điều khiển khỏi nhiễu điện hoặc xung đột tín hiệu.

  • Tăng tuổi thọ và độ ổn định của toàn hệ thống.

4. Ngõ ra dạng Relay linh hoạt

• Mỗi kênh relay có thể điều khiển các thiết bị công suất vừa và nhỏ (2A/kênh).

• Hỗ trợ cả tải AC (tối đa 250VAC) và DC (30VDC), phù hợp với đa dạng thiết bị ngoại vi như: Đèn báo, Rơ-le, Van điện từ

5. Thiết kế nhỏ gọn

• Kích thước tối ưu, phù hợp lắp đặt trong tủ điện hoặc những không gian hẹp.

• Cổng đấu nối dạng vít giúp đấu dây chắc chắn, dễ bảo trì.
