TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, Module PLC DVP06XA-S Delta , động cơ AC Servo Delta,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật của Module PLC DVP06XA-S Delta

Thông số	Giá trị
Model	Module PLC DVP06XA-S Delta
Loại module	Module mở rộng hỗn hợp Analog (Analog Input & Output)
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Công suất tiêu thụ	Tối đa 2.5W
Ngõ vào analog	4 kênh (AI0 ~ AI3)
Tín hiệu ngõ vào analog	-10V ~ +10V, 0 ~ 10V, 0 ~ 20mA, 4 ~ 20mA
Ngõ ra analog	2 kênh (AO0 ~ AO1)
Tín hiệu ngõ ra analog	0 ~ 10V, 0 ~ 20mA, 4 ~ 20mA
Độ phân giải A/D & D/A	12-bit (4096 bước)
Sai số toàn dải	±0.5% ở 25°C
Tốc độ chuyển đổi tín hiệu	1 ~ 2 ms/kênh
Cách ly tín hiệu	Có (Analog cách ly với hệ thống điều khiển PLC)
Đèn LED hiển thị	Báo nguồn, lỗi, và trạng thái hoạt động từng kênh
Chuẩn truyền thông	Giao tiếp nội tuyến với PLC Delta dòng Slim (không dùng RS485 riêng)
Tương thích PLC	DVP-SS, DVP-SA, DVP-SX, DVP-SV,…

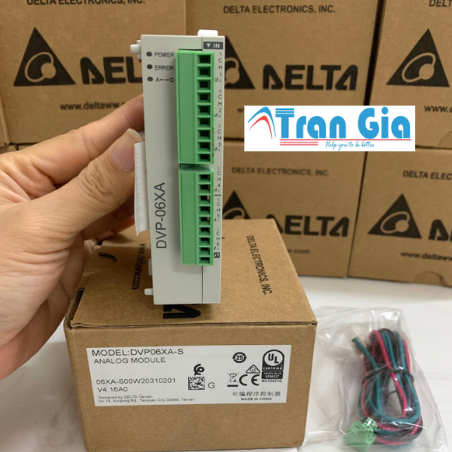

Cấu tạo của Module PLC DVP06XA-S Delta

1. Vỏ nhựa cách điện cao cấp

• Chất liệu chống cháy và chịu nhiệt tốt.

• Có rãnh trượt để gắn DIN rail trong tủ điện.

2. Terminal kết nối tín hiệu

• Gồm 2 hàng terminal cố định:

  • 4 ngõ vào analog (AI0 ~ AI3): nhận tín hiệu từ cảm biến, biến trở, thiết bị đo…

  • 2 ngõ ra analog (AO0 ~ AO1): điều khiển thiết bị như biến tần, van tuyến tính, servo…

• Các chân nguồn 24VDC và chân GND bố trí thuận tiện.

3. Cổng kết nối mở rộng (Backplane Connector)

• Gắn trực tiếp lên PLC chính hoặc các module mở rộng khác qua bus nội, không cần dây tín hiệu rời.

• Hỗ trợ giao tiếp nhanh và ổn định giữa module và CPU.

4. LED hiển thị trạng thái

• Đèn báo nguồn (PWR): báo module có được cấp điện hay không.

• Đèn lỗi (ERROR): cảnh báo lỗi phần cứng hoặc truyền thông.

• Đèn trạng thái kênh (CH0 ~ CH5): hiển thị hoạt động của từng ngõ vào/ra.

Ứng dụng của Module PLC DVP06XA-S Delta

1. Đo lường và giám sát tín hiệu cảm biến analog

• Nhận tín hiệu điện áp (0–10V, ±10V) hoặc dòng điện (0–20mA, 4–20mA) từ: Cảm biến áp suất, Cảm biến mức, Cảm biến nhiệt độ loại tín hiệu analog, Cảm biến lưu lượng, Biến trở, chiết áp

2. Điều khiển thiết bị thông qua ngõ ra analog

• Xuất tín hiệu 0–10V hoặc 4–20mA để điều khiển:

  • Biến tần (thay đổi tốc độ động cơ)

  • Servo (điều khiển vị trí, tốc độ)

  • Van tuyến tính, van tỷ lệ

  • Bộ gia nhiệt analog

3. Ứng dụng trong hệ thống HVAC

• Giám sát nhiệt độ phòng, điều chỉnh lưu lượng gió, áp suất quạt, hoặc kiểm soát van nước làm mát/làm nóng.

4. Tự động hóa trong dây chuyền sản xuất

• Đo mức chất lỏng trong bồn chứa, điều chỉnh lượng nguyên liệu nạp vào.

• Theo dõi và kiểm soát áp suất trong hệ thống khí nén hoặc thuỷ lực.

Đặc điểm của Module PLC DVP06XA-S Delta

1. Kết hợp 2 chức năng trong 1 module

• 4 kênh ngõ vào analog (AI0 ~ AI3) và 2 kênh ngõ ra analog (AO0 ~ AO1).

• Tiết kiệm không gian, chi phí, dễ triển khai hệ thống nhỏ gọn.

2. Hỗ trợ đa dạng tín hiệu analog

• Ngõ vào: ±10V, 010V, 020mA, 4~20mA.

• Ngõ ra: 010V, 020mA, 4~20mA.

• Giúp kết nối dễ dàng với nhiều loại cảm biến, thiết bị điều khiển phổ biến.

3. Độ phân giải 12-bit

• Tương ứng 4096 bước, cho phép xử lý tín hiệu chính xác, mượt mà.

• Phù hợp cho các ứng dụng cần độ nhạy cao như điều khiển PID, biến tần, servo,…

4. Tốc độ chuyển đổi nhanh

• Chuyển đổi tín hiệu trong khoảng 1~2ms/kênh, đáp ứng tốt các ứng dụng real-time.

5. Cách ly tín hiệu an toàn

• Mạch analog được cách ly với hệ thống điều khiển PLC để chống nhiễu và bảo vệ mạch.

• Đảm bảo ổn định trong môi trường công nghiệp nhiều nhiễu điện từ.
