Module PLC DVP06XA-E2 Delta

Model: Module PLC DVP06XA-E2 Delta
Loại module: Module mở rộng Analog (6 kênh: 4 vào, 2 ra)
Nguồn cấp: 24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Công suất tiêu thụ: 3.0W (tối đa)
Ngõ vào Analog: 4 kênh (AI0 ~ AI3)
Độ phân giải D/A: 12-bit
Sai số ngõ ra: ±0.5% toàn dải
Tốc độ chuyển đổi: 1 ms/kênh
Cách ly tín hiệu: Cách ly quang giữa tín hiệu Analog và CPU PLC

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

  • Miễn phí giao hàng nội thành TP. HCM
  • Lắp đặt miễn phí



TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, Module PLC DVP06XA-E2 Delta   , động cơ AC Servo Delta,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật của Module PLC DVP06XA-E2 Delta

Thông số Giá trị
Model DVP06XA-E2
Loại module Module mở rộng Analog (6 kênh: 4 vào, 2 ra)
Nguồn cấp 24VDC (dải hoạt động: 20.4 ~ 28.8VDC)
Công suất tiêu thụ 3.0W (tối đa)
Ngõ vào Analog 4 kênh (AI0 ~ AI3)
Tín hiệu ngõ vào Điện áp: 010VDC, Dòng: 020mA hoặc 4~20mA (cấu hình bằng jumper)
Độ phân giải A/D 12-bit
Sai số ngõ vào ±1% toàn dải
Ngõ ra Analog 2 kênh (DA0, DA1)
Tín hiệu ngõ ra Điện áp: 010VDC, Dòng: 020mA hoặc 4~20mA (cấu hình bằng jumper)
Độ phân giải D/A 12-bit
Sai số ngõ ra ±0.5% toàn dải
Tốc độ chuyển đổi 1 ms/kênh
Cách ly tín hiệu Cách ly quang giữa tín hiệu Analog và CPU PLC
Truyền thông nội bộ Giao tiếp với PLC qua bus mở rộng
Hiển thị trạng thái LED báo nguồn và trạng thái hoạt động từng kênh
Kết nối thiết bị ngoài Terminal dạng vít
Tương thích PLC DVP-ES, DVP-SS, DVP-SA, DVP-EH, DVP-SE series
Nhiệt độ hoạt động 0 ~ 55°C
Kích thước (RxCxS) 32mm × 90mm × 60mm

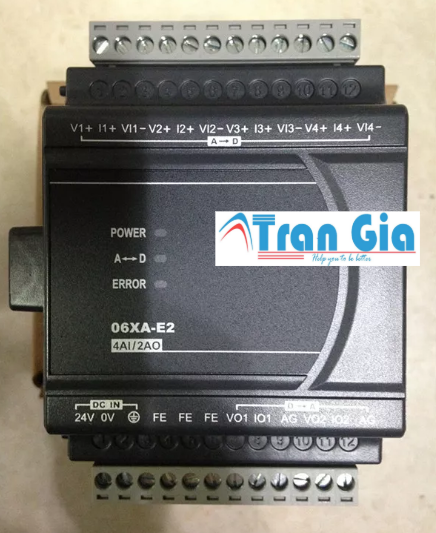

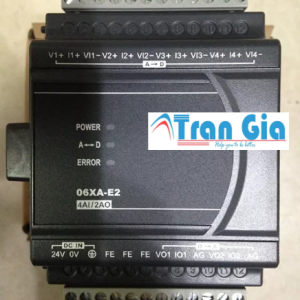

Module PLC DVP06XA-E2 Delta
Module PLC DVP06XA-E2 Delta

Cấu tạo của Module PLC DVP06XA-E2 Delta

  • Vỏ ngoài nhựa công nghiệp

    • Thiết kế nhỏ gọn, chắc chắn, cách điện và chịu nhiệt tốt.

    • Dễ dàng lắp đặt lên thanh DIN hoặc gắn bên phải PLC Delta dòng DVP.

  • Ngõ vào Analog (4 kênh AI0 ~ AI3)

    • Hỗ trợ nhận tín hiệu điện áp (010VDC) hoặc dòng (020mA, 4~20mA).

    • Có jumper chọn loại tín hiệu cho từng kênh.

  • Ngõ ra Analog (2 kênh DA0 ~ DA1)

    • Xuất tín hiệu dạng điện áp hoặc dòng (cấu hình bằng jumper).

    • Điều khiển thiết bị ngoài như biến tần, bộ định vị, van điều khiển,…

  • Terminal dạng vít

    • Dùng để đấu dây tín hiệu vào/ra, chắc chắn và dễ bảo trì.

    • Có ký hiệu rõ ràng cho từng điểm đấu.

  • Bus kết nối mở rộng

    • Nằm bên trái module, dùng để giao tiếp dữ liệu với CPU PLC.

    • Gắn trực tiếp với các module khác trong cùng hệ thống.

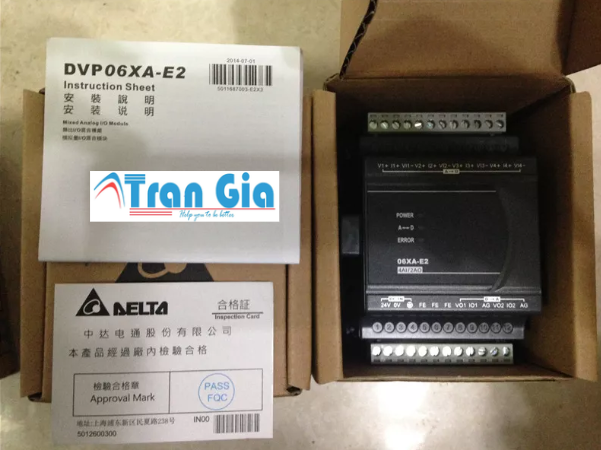

Module PLC DVP06XA-E2 Delta
Module PLC DVP06XA-E2 Delta

Ứng dụng của Module PLC DVP06XA-E2 Delta

1. Điều khiển và giám sát tín hiệu analog

  • Đọc tín hiệu từ cảm biến đo áp suất, nhiệt độ, mức nước, lưu lượng,…

  • Gửi tín hiệu điều khiển ra biến tần, van tuyến tính, servo analog,…

2. Ứng dụng trong hệ thống điều hòa, HVAC

  • Đo tín hiệu từ cảm biến nhiệt độ, độ ẩm (analog).

  • Điều chỉnh van điện, motor quạt theo tín hiệu điều khiển analog.

3. Ứng dụng trong điều khiển tốc độ động cơ

  • Đọc tín hiệu phản hồi (như tốc độ, dòng điện).

  • Xuất tín hiệu điều khiển dạng điện áp hoặc dòng đến biến tần hoặc bộ điều khiển động cơ.

4. Ứng dụng trong dây chuyền sản xuất tự động

  • Thu thập dữ liệu đo lường liên tục: áp suất, nhiệt độ, trọng lượng,…

  • Xuất tín hiệu điều khiển quá trình như phun, trộn, làm mát,…

5. Ứng dụng trong hệ thống SCADA, giám sát từ xa

  • Module kết nối với PLC trung tâm và gửi dữ liệu analog để hiển thị, lưu trữ, cảnh báo,…

Module PLC DVP06XA-E2 Delta
Module PLC DVP06XA-E2 Delta

Đặc điểm của Module PLC DVP06XA-E2 Delta

1. Kết hợp cả ngõ vào và ngõ ra analog

  • 3 ngõ vào analog (AI0 ~ AI2): cho phép đọc tín hiệu từ cảm biến đo nhiệt độ, áp suất, mức,…

  • 3 ngõ ra analog (AO0 ~ AO2): điều khiển thiết bị như biến tần, van tuyến tính,…

2. Hỗ trợ nhiều loại tín hiệu

  • Ngõ vào analog: nhận tín hiệu 010VDC, 420mA, 0~20mA

  • Ngõ ra analog: phát tín hiệu 010VDC, 420mA
    → Dễ dàng tương thích với nhiều thiết bị công nghiệp.

3. Độ phân giải 12-bit

  • Đảm bảo độ chính xác cao trong thu thập và điều khiển tín hiệu.

4. Cách ly tín hiệu an toàn

  • Cách ly quang giữa tín hiệu và CPU PLC, giúp chống nhiễu và bảo vệ hệ thống.

5. Hiển thị trạng thái hoạt động

  • Trang bị LED hiển thị trạng thái nguồn và từng kênh AI/AO → dễ chẩn đoán khi vận hành.

Module PLC DVP06XA-E2 Delta
Module PLC DVP06XA-E2 Delta
