TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, Module PLC DVP04DA-SL Delta , động cơ AC Servo Delta,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

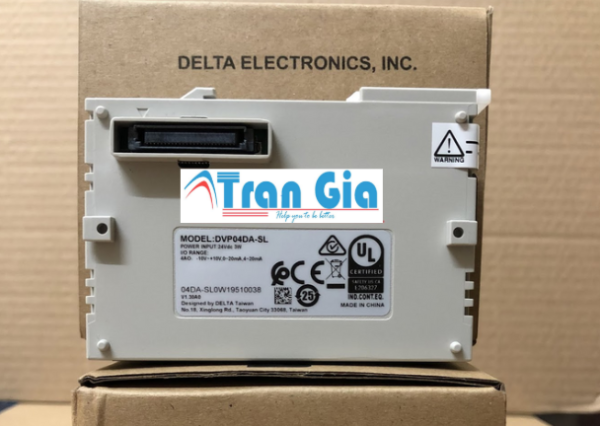

Thông số kỹ thuật của Module PLC DVP04DA-SL Delta

Thông số / Đặc điểm	Giá trị / Mô tả
Model	Module PLC DVP04DA-SL Delta
Loại module	Ngõ ra analog (Analog Output Module)
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Công suất tiêu thụ	Tối đa 2.5W
Số kênh ngõ ra analog	4 kênh (AO0 ~ AO3)
Tín hiệu ngõ ra hỗ trợ	– 0 ~ 10VDC- 0 ~ 5VDC- 4 ~ 20mA- 0 ~ 20mA
Chế độ ngõ ra (Mode)	Mode 0: 0 ~ 10VMode 1: 2 ~ 10VMode 2: 4 ~ 20mAMode 3: 0 ~ 20mAMode 4: Không sử dụng
Độ phân giải	12-bit (4096 bước)
Độ phân giải ngõ ra điện áp	2.5 mV
Độ phân giải ngõ ra dòng điện	5 μA
Sai số toàn dải đo	±0.5% tại 25°C
Tốc độ chuyển đổi tín hiệu	1~2 ms/kênh
Cách ly tín hiệu	Có (analog cách ly với hệ thống điều khiển)
Giao tiếp truyền thông	RS-485 (Modbus RTU)
LED hiển thị trạng thái	Có (POWER, ERROR, RUN)
Dòng PLC tương thích	DVP-SLIM: SS, SS2, SA, SX, SC, SV,…
Nhiệt độ hoạt động	0 ~ 55°C
Độ ẩm hoạt động	5% ~ 95% RH (không ngưng tụ)
Kích thước (R x C x S)	Khoảng 90 x 60 x 87 mm
Trọng lượng	~200g

Cấu tạo của Module PLC DVP04DA-SL Delta

• Bo mạch chính (Main PCB):
  – Là trung tâm xử lý, chứa vi điều khiển, bộ chuyển đổi tín hiệu số sang analog (DAC), mạch lọc và mạch điều chỉnh tín hiệu ngõ ra.
  – Điều khiển và xuất ra tín hiệu điện áp hoặc dòng điện theo cấu hình.

• Bộ chuyển đổi DAC (Digital to Analog Converter):
  – Chuyển đổi tín hiệu số từ PLC thành tín hiệu analog ngõ ra.
  – Hỗ trợ độ phân giải 12-bit, đảm bảo điều khiển chính xác.

• Các cổng ngõ ra analog (Analog Output Terminals):
  – Gồm 4 kênh (AO0 đến AO3), xuất tín hiệu 010V, 05V, 420mA hoặc 020mA tùy theo cấu hình.
  – Có khả năng đấu nối trực tiếp đến thiết bị điều khiển như biến tần, valve, bộ gia nhiệt…

• Mạch cách ly tín hiệu (Isolation Circuit):
  – Cách ly giữa mạch tín hiệu và mạch điều khiển PLC, giúp bảo vệ chống nhiễu điện và an toàn thiết bị.

• Bộ chọn chế độ ngõ ra (DIP Switch hoặc thanh ghi cấu hình):
  – Cho phép chọn mode ngõ ra (điện áp hoặc dòng điện) cho từng kênh.

• Cổng truyền thông RS-485:
  – Dùng để kết nối với các thiết bị khác như HMI hoặc PLC Delta không hỗ trợ mở rộng bus trực tiếp.
  – Giao tiếp qua chuẩn Modbus RTU.

Ứng dụng của Module PLC DVP04DA-SL Delta

1. Điều khiển biến tần (VFD – Inverter)

• Gửi tín hiệu điện áp (010V) hoặc dòng điện (420mA) để:

  • Điều chỉnh tốc độ động cơ theo giá trị mong muốn.

  • Điều khiển từ xa thay vì núm vặn trên biến tần.

• Ứng dụng phổ biến trong băng tải, bơm nước, quạt công nghiệp…

2. Điều khiển servo

• Gửi tín hiệu analog điều khiển vị trí hoặc tốc độ servo motor.

• Dùng trong các máy móc yêu cầu độ chính xác cao như máy cắt, máy đóng gói, máy CNC.

3. Điều khiển valve tuyến tính hoặc valve tỷ lệ

• Điều chỉnh độ mở của van nước, khí nén, hơi nóng… theo tín hiệu ngõ ra analog.

• Thường dùng trong hệ thống HVAC, điều hòa trung tâm, hoặc các dây chuyền điều tiết áp suất – lưu lượng.

4. Điều khiển bộ gia nhiệt – hệ thống điều nhiệt

• Gửi tín hiệu điều khiển công suất gia nhiệt cho các bộ điều khiển nhiệt độ.

• Dùng trong lò nung, máy ép nhiệt, máy dán bao bì, ngành thực phẩm, nhựa, bao bì…

5. Điều khiển tốc độ quạt công nghiệp

• Module điều chỉnh tín hiệu đầu ra để tăng/giảm tốc độ quạt làm mát, hút bụi, thông gió…

Đặc điểm của Module PLC DVP04DA-SL Delta

1. Thiết kế dạng Slim, nhỏ gọn

• Phù hợp lắp đặt bên cạnh các dòng PLC Delta Slim như: DVP-SS, DVP-SA, DVP-SX, DVP-SV…

• Tiết kiệm không gian tủ điện và dễ dàng mở rộng hệ thống.

2. Ngõ ra analog đa dạng và linh hoạt

• Cung cấp 4 ngõ ra analog có thể cấu hình độc lập theo các mode:

  • 0~10V, 0~5V, 2~10V

  • 0~20mA, 4~20mA

• Phù hợp với nhiều thiết bị đầu ra như biến tần, servo, valve tuyến tính, thiết bị đo điều khiển…

3. Độ phân giải cao

• 12-bit (4096 bước), cho khả năng điều khiển chính xác tín hiệu ngõ ra.

• Đáp ứng tốt các yêu cầu điều chỉnh mượt và ổn định cho các thiết bị điều khiển tuyến tính.

4. Độ ổn định và chính xác cao

• Sai số thấp (±0.5% toàn dải tại 25°C), đảm bảo độ tin cậy trong các ứng dụng công nghiệp.

• Tốc độ phản hồi nhanh, ~2ms/kênh.

5. Cách ly tín hiệu an toàn

• Các kênh analog được cách ly với mạch điều khiển, giúp giảm nhiễu và bảo vệ hệ thống PLC trong môi trường công nghiệp khắc nghiệt.
