TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, Module PLC DVP01LC-SL Delta , động cơ AC Servo Delta,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật của module PLC DVP01LC-SL Delta

Thông số	Giá trị
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Công suất tiêu thụ	1.5W
Số kênh đầu vào Load Cell	1 kênh
Loại tín hiệu đầu vào	Tín hiệu từ Load Cell 6 dây (mV)
Độ phân giải A/D	24-bit
Tốc độ chuyển đổi A/D	15 lần/giây (15Hz)
Dải tín hiệu đầu vào	±20 mV
Ngõ ra nguồn cho Load Cell	5VDC (±0.25V), Max 120mA
Độ chính xác	±0.05% toàn thang đo
Bộ lọc số	Có thể điều chỉnh được
Chức năng cân tự động (Auto Tare)	Hỗ trợ
Giao tiếp	RS-485 (dành cho cài đặt/tham số nếu cần)
Gắn trên PLC	Kết nối trực tiếp với dòng DVP-SL/SS/ES/EH… qua thanh trượt bên phải

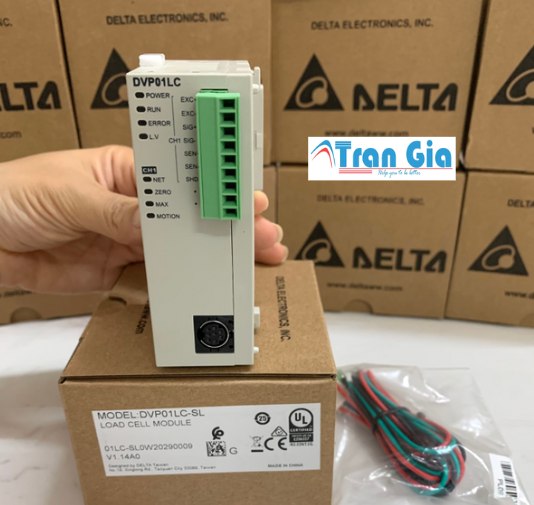

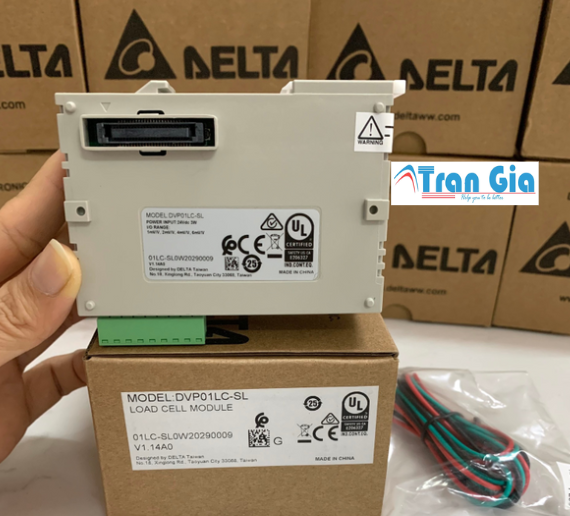

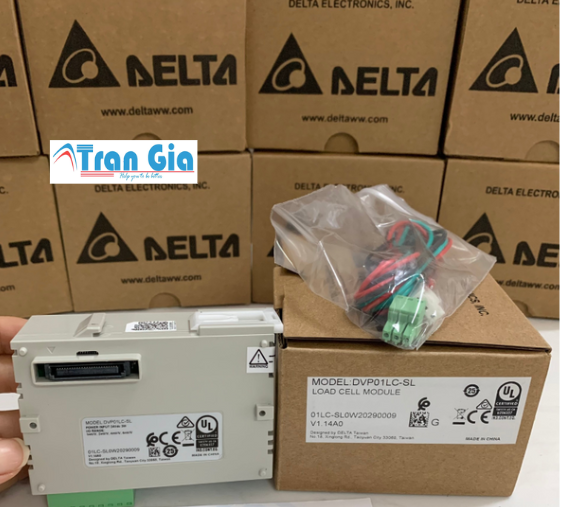

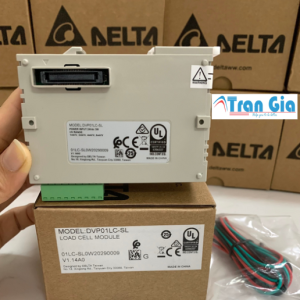

Cấu tạo của module PLC DVP01LC-SL Delta

1. Vỏ và Kích thước

• Vỏ nhựa công nghiệp chống nhiễu, chống bụi.

• Thiết kế dạng module mở rộng gắn bên phải PLC Delta dòng DVP-S.

• Có ngàm trượt để kết nối cơ học và tín hiệu với PLC chính.

2. Cổng kết nối

• Terminal block (khối đấu dây) ở mặt trước với các chân: +EX, -EX: Cấp nguồn 5VDC cho Load Cell; +S, -S: Tín hiệu đầu vào mV từ Load Cell; +SIG, -SIG: Tín hiệu chính từ Load Cell (hoặc +IN, -IN tùy bản vẽ); SHIELD: Nối đất/tiếp địa chống nhiễu.

3. LED hiển thị trạng thái

• LED báo nguồn (PWR)

• LED báo trạng thái lỗi (ERR)

• LED trạng thái tín hiệu đầu vào (IN)

4. Mạch A/D chuyển đổi tín hiệu

• Tích hợp bộ chuyển đổi tín hiệu Analog (mV) sang số (digital) với độ phân giải 24-bit.

• Cho phép xử lý các tín hiệu cực nhỏ từ Load Cell với độ chính xác cao.

5. Bộ lọc nhiễu số (Digital Filter)

• Có thể cài đặt thông qua chương trình PLC (hoặc từ phần mềm cấu hình).

• Dùng để giảm nhiễu, làm mượt tín hiệu đo, tăng độ ổn định khi cân.

Ứng dụng của module PLC DVP01LC-SL Delta

1. Hệ thống cân định lượng tự động

• Ứng dụng phổ biến trong các dây chuyền sản xuất thực phẩm, hóa chất, thức ăn chăn nuôi, v.v.

• Cân chính xác nguyên liệu đầu vào theo khối lượng cài đặt.

• Có thể tích hợp với băng tải, van, motor để điều khiển tự động.

2. Máy đóng gói tự động theo trọng lượng

• Tích hợp với các máy đóng gói để đong định lượng sản phẩm như: bột, hạt, gạo, cà phê, đường,…

• Giúp hệ thống tự động dừng/mở van/motor khi đạt trọng lượng yêu cầu.

3. Cân băng tải (Belt Scale)

• Kết hợp với cảm biến tốc độ băng tải và load cell để tính lưu lượng khối lượng (kg/h hoặc tấn/h).

• Dùng trong ngành xi măng, than đá, cát đá, phân bón,…

4. Cân bồn trộn, cân silo

• Giúp đo lượng nguyên liệu chứa trong bồn chứa hoặc silo.

• Phù hợp cho các nhà máy xử lý nguyên liệu dạng lỏng, bột hoặc hạt.

5. Cân đóng bao, cân chiết rót

• Tự động đóng bao theo trọng lượng, ứng dụng trong các nhà máy đóng gói nguyên liệu, đóng gạo, đóng bột..

Đặc điểm của module PLC DVP01LC-SL Delta

1. Chuyên dụng cho Load Cell

• Thiết kế đặc biệt để đọc tín hiệu điện áp rất nhỏ (dạng mV) từ các cảm biến lực/cân điện tử (load cell 6 dây).

• Hỗ trợ cân tự động, định lượng, cân liên tục,…

2. Độ chính xác và độ phân giải cao

• Tích hợp bộ chuyển đổi A/D với độ phân giải 24-bit → đo lường cực kỳ chính xác, phù hợp với các ứng dụng yêu cầu độ nhạy cao.

• Sai số rất nhỏ (±0.05% toàn dải).

3. Hỗ trợ lọc số thông minh

• Có thể cấu hình bộ lọc số để giảm nhiễu, làm mượt tín hiệu đo, tránh rung lắc trong môi trường công nghiệp.

• Lọc điều chỉnh được giúp cân ổn định hơn.

4. Tốc độ lấy mẫu ổn định

• Tốc độ chuyển đổi A/D: 15 lần/giây (15 Hz) – đủ dùng cho các ứng dụng cân động.

5. Tích hợp cấp nguồn cho Load Cell

• Cấp nguồn ổn định 5VDC ±0.25V, max 120mA cho cảm biến load cell.

• Hỗ trợ loại load cell 6 dây, giúp bù trừ sụt áp và tăng độ chính xác.
