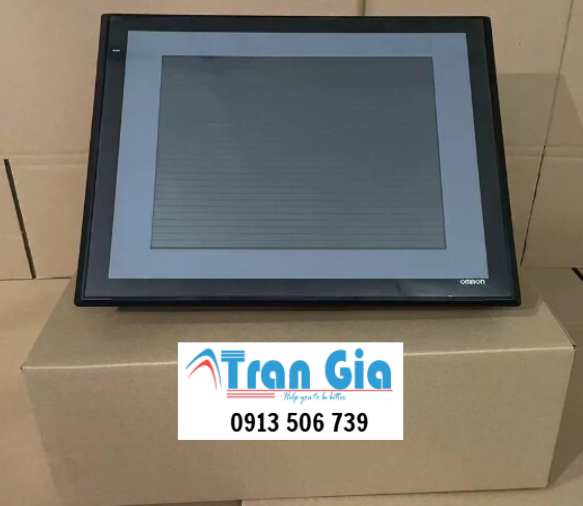

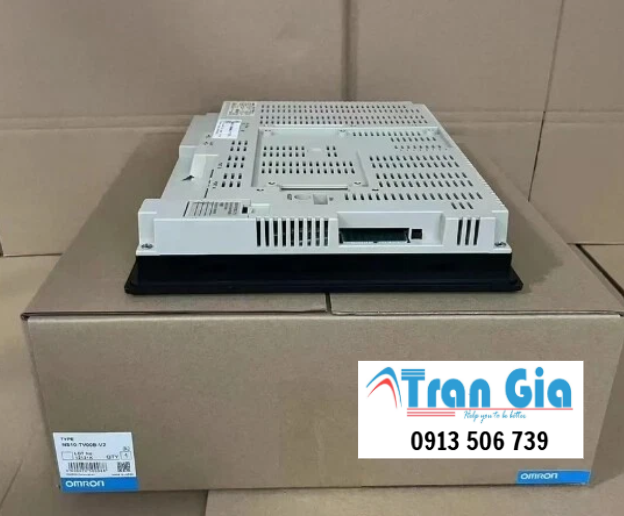

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, màn hình HMI, tấm cảm ứng, Màn hình HMI Omron NS10-TV00B-V2 chính hãng, PLC, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật của Màn hình HMI Omron NS10-TV00B-V2

Thông số	Giá trị
Mã sản phẩm	NS10-TV00B-V2
Loại màn hình	TFT LCD màu, cảm ứng điện trở 4 dây
Kích thước màn hình	10,4 inch
Độ phân giải	640 × 480 pixel (VGA)
Số màu hiển thị	256 màu
Đèn nền	LED, tuổi thọ khoảng 50.000 giờ
Bộ nhớ	8 MB Flash ROM
Cổng giao tiếp	RS-232C, RS-422A/485, Ethernet, USB, CF Card Slot
Nguồn cấp	24V DC ±15%
Công suất tiêu thụ	Khoảng 25 W
Nhiệt độ hoạt động	0°C – 50°C
Độ ẩm hoạt động	10 – 90% RH (không ngưng tụ)
Kích thước tổng thể	243 × 188 × 60 mm
Kích thước khoét panel	228 × 173 mm
Trọng lượng	Khoảng 2 kg
Cấp bảo vệ mặt trước	IP65
Cổng mở rộng	CF Card, USB Host/Device
Hãng sản xuất	OMRON
Xuất xứ	Nhật Bản

Đặc điểm của Màn hình HMI Omron NS10-TV00B-V2

• Màn hình TFT LCD màu 10,4 inch cho hiển thị rõ ràng các dữ liệu, biểu đồ và trạng thái thiết bị.

• Cảm ứng điện trở 4 dây (Resistive Touch), thao tác dễ dàng bằng tay hoặc bút cảm ứng, độ bền cao.

• Độ phân giải VGA (640 × 480 pixel), hiển thị chi tiết giao diện HMI.

• Đèn nền LED tuổi thọ cao (~50.000 giờ), tiết kiệm năng lượng và ổn định lâu dài.

• Bộ nhớ Flash ROM 8 MB đủ cho lưu trữ chương trình HMI và dữ liệu vận hành.

• Hỗ trợ nhiều cổng giao tiếp: RS-232C, RS-422A/485, Ethernet, USB, CF Card Slot, dễ dàng kết nối PLC và thiết bị ngoại vi.

• Thiết kế công nghiệp chắc chắn, mặt trước đạt chuẩn IP65, chống bụi và chống nước, phù hợp với môi trường nhà máy.

• Nguồn cấp 24V DC ±15% với mạch bảo vệ, đảm bảo hoạt động ổn định.

• Dễ lắp đặt và thay thế, với kích thước khoét panel chuẩn, phù hợp tủ điều khiển.

Cấu tạo của Màn hình HMI Omron NS10-TV00B-V2

• Tấm hiển thị (Display Panel):

  • Sử dụng màn hình TFT LCD màu kích thước 10,4 inch.

  • Độ phân giải 640 × 480 pixel (VGA), hiển thị rõ nét các biểu đồ, thông tin và trạng thái thiết bị.

  • Đèn nền LED có tuổi thọ cao, dễ thay thế.

• Tấm cảm ứng (Touch Panel):

  • Loại cảm ứng điện trở 4 dây (Resistive Touch).

  • Cho phép thao tác trực tiếp bằng tay hoặc bút cảm ứng, độ nhạy cao và bền bỉ trong môi trường công nghiệp.

• Bo mạch điều khiển (Main Control Board):

  • Chứa bộ xử lý trung tâm (CPU) và bộ nhớ Flash/RAM để xử lý dữ liệu và lưu trữ chương trình giao diện.

  • Tích hợp mạch giao tiếp với PLC và các thiết bị ngoại vi.

• Các cổng kết nối (Communication Interfaces):

  • Gồm RS-232C, RS-422A/485, Ethernet, USB Host/Device, và CF Card Slot.

  • Dùng để truyền dữ liệu, cập nhật chương trình, hoặc kết nối với PLC Omron và thiết bị khác.

• Nguồn cấp (Power Supply Module):

  • Sử dụng nguồn DC 24V ±15%, có mạch bảo vệ quá áp và chống nhiễu.

• Vỏ bảo vệ (Enclosure):

  • Làm bằng hợp kim nhôm hoặc nhựa công nghiệp cao cấp, có khả năng chống bụi và độ ẩm tốt.

  • Đạt chuẩn IP65 mặt trước, đảm bảo hoạt động ổn định trong môi trường nhà máy.

• Hệ thống tản nhiệt và giá lắp:

  • Có khe thoát nhiệt và giá lắp panel tiêu chuẩn, dễ dàng cố định vào tủ điều khiển.

Ứng dụng của Màn hình HMI Omron NS10-TV00B-V2

• Sử dụng trong tủ điều khiển công nghiệp để giám sát và điều khiển các PLC Omron.

• Ứng dụng trong dây chuyền sản xuất tự động, bao gồm đóng gói, chiết rót, ép nhựa, dệt may, thực phẩm.

• Dùng trong hệ thống HVAC, xử lý nước, năng lượng, máy móc cơ khí để hiển thị dữ liệu vận hành và trạng thái thiết bị.

• Giám sát quy trình và cảnh báo sự cố thời gian thực, giúp nâng cao hiệu suất sản xuất.

• Thích hợp cho nhà máy, khu công nghiệp, hệ thống tự động hóa yêu cầu độ tin cậy cao và giao diện trực quan.

Ngoài ra Trần Gia Automation nhận sửa chữa màn hình HMI, màn hình công nghiệp các hãng Siemens, Mitsubishi, Delta, Omron, Proface, Weintek, Schneider, Keyence, Allen-Bradley, Kinco, Advantech, B&R, ESA, MCGS…

Khắc phục các lỗi thường gặp: nứt vỡ, cảm ứng không nhạy, không lên nguồn, lỗi nguồn – bo mạch, mất kết nối PLC, hiển thị mờ, sọc, loang màu, treo máy…
