TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI , Màn hình HMI Hitech PWS6710T-P 7 INCH 24VDC TFT LCD giá rẻ, tấm cảm ứng,  PLC, Động cơ AC Servo Minas A6, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

CẤU TẠO CỦA MÀN HÌNH HMI HITECH PWS6710T-P 7 INCH 24VDC TFT LCD

1. Mặt hiển thị (Display Panel)

Sử dụng màn hình TFT-LCD 7 inch, độ phân giải 800×480 pixel, hiển thị 65.536 màu. Hình ảnh rõ nét, màu sắc trung thực, giúp người vận hành dễ theo dõi quá trình sản xuất. Đèn nền LED có tuổi thọ cao, tiết kiệm điện năng.

2. Lớp cảm ứng (Touch Panel)

Màn hình trang bị cảm ứng điện trở (resistive), thao tác chính xác, chịu được bụi bẩn, dầu công nghiệp, và có thể sử dụng khi đeo găng tay — phù hợp môi trường nhà xưởng.

3. Bo mạch xử lý trung tâm (Main Board)

Bên trong là bộ vi xử lý 32-bit RISC hiệu suất cao, tích hợp bộ nhớ Flash ROM 8 MB và SRAM 2 MB. Bo mạch đảm nhiệm việc xử lý dữ liệu, giao tiếp và điều khiển hiển thị trên màn hình.

4. Bo nguồn (Power Board)

Nhận nguồn 24VDC, có mạch bảo vệ quá áp, ngắn mạch và chống nhiễu. Bo nguồn giúp thiết bị hoạt động ổn định, an toàn trong thời gian dài.

5. Cổng giao tiếp (Communication Ports)

Tích hợp nhiều cổng kết nối như RS-232, RS-422/485, USB, Ethernet, cho phép giao tiếp linh hoạt với PLC của nhiều hãng (Mitsubishi, Siemens, Delta, Omron, v.v.).

6. Vỏ bảo vệ (Housing)

Vỏ làm bằng nhựa công nghiệp chịu nhiệt, chống bụi và chống ẩm, đáp ứng tiêu chuẩn IP65 ở mặt trước. Thiết kế dạng lắp đặt panel, dễ tháo lắp và bảo trì.

7. Hệ thống cáp và kết nối nội bộ

Các bo mạch được kết nối bằng cáp phẳng (ribbon cable) gọn gàng, giúp truyền tín hiệu ổn định giữa màn hình, cảm ứng và CPU. Cấu trúc bên trong tối ưu để tản nhiệt tốt và hạn chế nhiễu điện từ.

THÔNG SỐ KỸ THUẬT CỦA MÀN HÌNH HMI HITECH PWS6710T-P 7 INCH 24VDC TFT LCD

Mục	Thông số kỹ thuật
Model	Hitech PWS6710T-P
Thương hiệu	Hitech (Mitsubishi Electric Group)
Kích thước màn hình	7 inch (đường chéo)
Độ phân giải	800 × 480 pixel (WVGA)
Loại màn hình	TFT-LCD (màu)
Số màu hiển thị	65.536 màu (16-bit color)
Vùng hiển thị (W×H)	152.4 × 91.4 mm
Độ sáng	Khoảng 350 cd/m²
Loại cảm ứng	Cảm ứng điện trở (resistive touch)
Bộ xử lý (CPU)	32-bit RISC Processor
Bộ nhớ chương trình	8 MB Flash ROM
Bộ nhớ dữ liệu	2 MB SRAM
Giao tiếp truyền thông	RS-232, RS-422/485, USB Device, Ethernet 10/100Base-T
Nguồn cấp	24V DC (±10%)
Công suất tiêu thụ	Khoảng 9 W
Nhiệt độ hoạt động	0°C ~ 50°C
Nhiệt độ lưu trữ	-20°C ~ 70°C
Độ ẩm cho phép	10% ~ 90% RH (không ngưng tụ)
Cấu trúc bảo vệ	Mặt trước đạt chuẩn IP65
Vật liệu vỏ	Nhựa công nghiệp chịu nhiệt, lắp đặt dạng panel
Phần mềm lập trình	Hitech ADP / EB8000 / Maple Systems EBPro tương thích
Kích thước tổng thể (W×H×D)	200 × 146 × 46 mm (xấp xỉ)
Trọng lượng	Khoảng 0.8 kg
Xuất xứ	Hitech (Đài Loan) – thuộc Mitsubishi Group

ĐẶC ĐIỂM CỦA  MÀN HÌNH HMI HITECH PWS6710T-P 7 INCH 24VDC TFT LCD

• Màn hình TFT-LCD 7 inch độ phân giải cao 800×480 pixel, hiển thị 65.536 màu cho hình ảnh rõ nét và sinh động.

• Cảm ứng điện trở bền bỉ, thao tác chính xác ngay cả trong môi trường công nghiệp có bụi, dầu hoặc khi người vận hành đeo găng tay.

• Bộ xử lý 32-bit RISC tốc độ cao, giúp hệ thống phản hồi nhanh và hiển thị dữ liệu mượt mà.

• Hỗ trợ nhiều giao tiếp truyền thông: RS-232, RS-422/485, USB và Ethernet – dễ dàng kết nối với PLC của nhiều hãng khác nhau.

• Nguồn cấp 24VDC ổn định, có mạch bảo vệ quá áp và chống nhiễu.

• Thiết kế công nghiệp đạt chuẩn IP65, chống bụi và chống ẩm hiệu quả, hoạt động ổn định trong môi trường khắc nghiệt.

• Cài đặt, lập trình dễ dàng bằng phần mềm EB8000 hoặc EBPro, tương thích với nhiều hệ thống điều khiển tự động.

• Kích thước nhỏ gọn, lắp đặt linh hoạt, phù hợp với tủ điện, máy móc sản xuất, dây chuyền đóng gói và hệ thống giám sát.

ỨNG DỤNG CỦA MÀN HÌNH HMI HITECH PWS6710T-P 7 INCH 24VDC TFT LCD

• Trong dây chuyền sản xuất tự động:
  Hiển thị trạng thái hoạt động, thông số vận hành, cảnh báo lỗi và cho phép người vận hành điều khiển trực tiếp thiết bị hoặc toàn bộ quy trình sản xuất.

• Trong máy đóng gói – chiết rót – dán nhãn:
  Giúp cài đặt thông số nhanh chóng, giám sát hiệu suất và điều chỉnh tốc độ, nhiệt độ hoặc thời gian hoạt động của máy.

• Trong hệ thống điều khiển PLC:
  Dễ dàng kết nối và giao tiếp với PLC của nhiều hãng như Mitsubishi, Siemens, Delta, Omron,… để giám sát và điều khiển toàn hệ thống.

• Trong lĩnh vực thực phẩm – dược phẩm – hóa chất:
  Hiển thị các chỉ số quan trọng như nhiệt độ, áp suất, tốc độ trộn,… và đảm bảo kiểm soát chất lượng trong suốt quy trình sản xuất.

• Trong ngành nhựa, in ấn và dệt may:
  Giúp người vận hành theo dõi và thay đổi thông số sản xuất ngay trên màn hình mà không cần thao tác phức tạp trên máy.

• Trong tủ điện điều khiển, trạm giám sát năng lượng và xử lý nước:
  Dùng để giám sát hệ thống bơm, van, cảm biến và hiển thị dữ liệu theo thời gian thực.

Vì sao nên chọn chúng tôi chuyên cung cấp Màn hình HMI BEIJER IX-T7E 7 INCH 24VDC chính hãng

1. Tran Gia Automation

• Dịch vụ chúng tôi đưa đến khách hàng.
• Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
• Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
• Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..

2. Lý Do chọn Trần Gia làm nhà cung cấp màn hình DOP-103BQ

• Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
• Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
• Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa

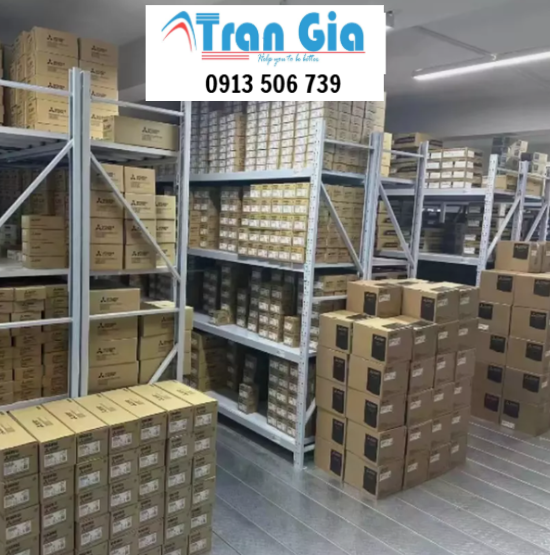

• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn
