Chuyên sửa chữa & thay thế màn hình HMI Allen-Bradley

• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị hư bo nguồn.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE hư bo công suất.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE hư bo CPU.
• Khởi động rất lâu mới lên màn được.
• Chập chờn lúc khởi động được lúc không
• Màn hình bị loang màu, hoen ố, kẻ sọc, mờ không thấy rõ.
• Màn hình không sáng lên.
• Màn hình bị tối đen.
• Màn hình không boot load được chương trình giao diện vận hành
• Màn hình bị treo, đơ lag không điều khiển được.
• Lỗi các cổng truyền thông, dẫn tới việc không kết nối được với PLC và máy tính.

• Màn hình có lên nguồn – Nhưng nhấp nháy, hay bị lỗi chỉ hiển thị 1 màu như: Trắng, xanh, vàng, đỏ, tím, đen,…
• Sửa chữa lỗi cả phần cứng và phần mềm firmware của màn hình Hmi.
• Cảm ứng không bấm được.
• Cảm ứng không nhạy.
• Cảm ứng bị loạn điểm.
• Mất cảm ứng từng vùng.
• Màn hình bị vỡ cảm ứng và tấm nền hiển thị.
• Không lên nguồn.
• Không khởi động được.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị bị nổ tụ, nổ bo mạch.
• Sửa chữamàn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị bể màn hình cảm ứng
• Thay màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE mọi kích thước với linh kieenjc hính hãng.
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình hmi Allen-Bradley PanelView Plus, PanelView Component, PanelView Plus CE bị hỏng chương trình, lỗi kết nối,…

Hướng dẫn lập trình màn hình HMI Allen Bradley 2711P-T15C4D8

I. Chuẩn bị trước khi lập trình

1. Phần mềm cần cài đặt:

• FactoryTalk View Studio ME (Machine Edition).

• FactoryTalk Linx (trước đây là RSLinx Enterprise) để thiết lập truyền thông.

• Driver USB hoặc Ethernet nếu cần upload/download chương trình.

2. Cáp kết nối:

• Cáp Ethernet hoặc USB để nạp chương trình vào HMI.

• Đảm bảo HMI và máy tính cùng subnet IP nếu dùng Ethernet.

II. Các bước lập trình cơ bản

Bước 1: Tạo dự án mới

• Mở phần mềm FactoryTalk View Studio ME.

• Chọn “Machine Edition (ME)” và nhấn “New”.

• Đặt tên dự án, chọn loại màn hình là: PanelView Plus 7 Performance – 1500 (15 inch).

• Chọn độ phân giải: 1024×768.

• Chọn ngôn ngữ (ví dụ: English, Vietnamese nếu có).

Bước 2: Thiết lập tag giao tiếp

A. Giao tiếp với PLC Allen Bradley

• Vào RSLinx Enterprise trong cây dự án.

• Vào Communication Setup.

• Chọn tab Local > Add device (chọn PLC như ControlLogix/CompactLogix).

• Cấu hình địa chỉ IP hoặc đường dẫn thiết bị nếu qua USB.

• Tạo shortcut (ví dụ: PLC1) và gán với thiết bị.

B. Tạo Tag nội bộ hoặc từ PLC

• Vào mục Tag > chọn HMI Tag nếu không dùng tag từ PLC.

• Gán tên, kiểu dữ liệu (BOOL, INT, DINT, REAL…), địa chỉ nếu lấy từ PLC.

Bước 3: Thiết kế giao diện HMI

• Kéo thả các đối tượng từ thanh công cụ:

  • Numeric Input/Display: hiển thị số, nhập giá trị.

  • Multistate Indicator: hiển thị trạng thái nhiều màu.

  • Push Button: nút nhấn điều khiển (Start/Stop…).

  • Gắn Tag: nhấn vào đối tượng > chọn “Connections” > gán tag đọc/ghi.

Bước 4: Cấu hình màn hình khởi động và navigation

• Tạo startup screen: chuột phải vào màn hình cần đặt > chọn “Startup”.

• Tạo navigation button để chuyển màn hình:

  • Kéo nút button > gán action “Display” > chọn màn hình cần nhảy đến.

Bước 5: Nạp chương trình vào HMI

Cách 1: Qua Ethernet

• Vào Tools > Transfer Utility.

• Chọn file .MER trong dự án.

• Nhập địa chỉ IP của HMI.

• Nhấn “Send”.

Cách 2: Qua USB

• Copy file .MER ra USB.

• Cắm USB vào HMI.

• Vào Configuration > Load Application > chọn file .MER từ USB > Load.

III. Một số lưu ý lập trình

• Luôn đặt tên tag và màn hình rõ ràng, dễ hiểu.

• Dùng “Alarm Setup” nếu cần cảnh báo lỗi.

• Thường xuyên lưu và tạo bản sao lưu (backup) file .APA (Application Archive).

• Tránh lặp lại tag hoặc dùng tên tag trùng với từ khóa hệ thống.

Các lỗi thường gặp ở màn hình HMI Allen Bradley 2711P-T15C4D8

– Sửa chữa màn hình HMI Allen Bradley 2711P-T15C4D8 bị nứt màn hình cảm ứng, vỡ gương cảm ứng

– Thay gương cảm ứng HMI Allen Bradley 2711P-T15C4D8 mọi kích thước

– Sửa chữa màn hình LCD HMI Allen Bradley 2711P-T15C4D8 bị lõa hóa, bị hiện thị mờ, bị chấm đen

– Sửa chữa màn hình HMI Allen Bradley 2711P-T15C4D8 bị hư bo mạch, hư bo nguồn

– Lập trình màn hình HMI Allen Bradley 2711P-T15C4D8, viết chương trình HMI theo yêu cầu

– Phục hồi dữ liệu màn hình HMI Allen Bradley 2711P-T15C4D8 và nhiều loại khác

– Hướng dẫn lập trình màn hình HMI Allen Bradley 2711P-T15C4D8 và nhiều loại màn hình khác

– Traning nhà máy theo nội dung được yêu cầu

Những lợi ích của phương án sửa chữa màn hình HMI thay vì mua mới

Đa số các màn hình cảm ứng HMI Allen Bradley hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

Sửa màn hình cảm ứng HMI Allen Bradley giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)

Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.

Sửa màn hình cảm ứng HMI Allen Bradley làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.

Sửa màn hình cảm ứng HMI Allen Bradley  giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…vv

Đội ngũ kỹ sư của TRAN GIA sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Đặc biệt, TRAN GIA chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc…

Với các lỗi về phần cảm ứng của màn hình HMI Allen Bradley  thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  TRAN GIA Luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.

Bảng mã lỗi màn hình HMI Allen Bradley

Mã lỗi / Thông báo	Nguyên nhân	Cách xử lý / Gợi ý sửa chữa
Error 31: Terminal Configuration Error	Cấu hình không phù hợp hoặc bị lỗi	Kiểm tra và cấu hình lại trong FactoryTalk View, reset về mặc định nếu cần
Error 1110: Internal Communication Failure	Mất kết nối giữa HMI và PLC hoặc thiết bị khác	Kiểm tra cáp mạng, cấu hình IP, giao thức truyền thông
Error 2110: Application Load Failed	Ứng dụng .MER không thể tải hoặc bị lỗi file	Tải lại file .MER từ FactoryTalk View Studio
Error 2220: Memory Allocation Error	HMI không đủ bộ nhớ để chạy ứng dụng	Giảm dung lượng ứng dụng, xóa các project cũ
Error 2311: Touchscreen Controller Error	Tấm cảm ứng hoặc IC điều khiển cảm ứng bị lỗi	Hiệu chuẩn lại, kiểm tra/tay hoặc thay mới tấm cảm ứng
Error 2320: Backlight Error	Đèn nền màn hình LCD không hoạt động	Kiểm tra hoặc thay panel hiển thị
Error 3002: OS Boot Failure	Hệ điều hành không khởi động được hoặc file hệ thống bị lỗi	Cài lại firmware hoặc thay bộ nhớ
Error 3200: File System Corrupted	File hệ thống bị lỗi, không truy cập được	Format lại bộ nhớ, nạp lại firmware và ứng dụng
Error 3201: Internal CompactFlash Failure	Thẻ nhớ CF bị lỗi	Thay thẻ CF, cài lại hệ điều hành
Error 3205: Invalid Firmware Image	Firmware không tương thích hoặc bị lỗi	Tải lại firmware đúng phiên bản từ Rockwell
Error 3210: Boot Loader Error	Lỗi quá trình khởi động hệ điều hành	Nạp lại firmware bằng USB hoặc CF
Error 3301: Application Signature Invalid	File MER không đúng phiên bản hoặc bị lỗi bảo mật	Xuất lại file MER phù hợp
Error 3320: Runtime OS Not Found	Thiếu hệ điều hành Runtime	Nạp lại OS Runtime
Error 4004: Communication Driver Not Found	Thiếu driver giao tiếp với PLC	Cài đúng driver và firmware
Error 4101: Unrecoverable Application Error	Ứng dụng bị lỗi nghiêm trọng, không thể chạy	Xóa ứng dụng lỗi, nạp lại từ USB hoặc CF
Ethernet Port Error / No Link	Mất kết nối mạng	Kiểm tra dây, port, cấu hình địa chỉ IP
System Volume Low	Cảnh báo âm lượng thấp (trên model có âm thanh)	Tăng âm lượng hoặc tắt cảnh báo nếu không dùng
Battery Low	Pin nuôi bộ nhớ RTC yếu hoặc hết	Thay pin CMOS trên mainboard
Calibration Required	Màn hình cần hiệu chuẩn cảm ứng	Vào menu hiệu chuẩn hoặc nhấn góc màn hình để vào chế độ setup
File System Corrupt	Hệ thống file bị lỗi	Format và nạp lại hệ điều hành hoặc ứng dụng
No .MER File Found	Không tìm thấy file ứng dụng trong USB/CF Card	Đặt file .MER đúng tên, đúng thư mục gốc
Application Load Failed – Version Mismatch	File MER không tương thích với firmware	Build lại file MER bằng phiên bản phù hợp
Application Load Interrupted	Lỗi trong quá trình nạp ứng dụng	Kiểm tra lại nguồn, USB, file MER
USB Not Detected	HMI không nhận USB	Format lại USB về FAT32, kiểm tra file hệ thống
Cannot Load Runtime Application	Ứng dụng runtime không thể khởi chạy	Kiểm tra phiên bản firmware và build lại ứng dụng nếu cần

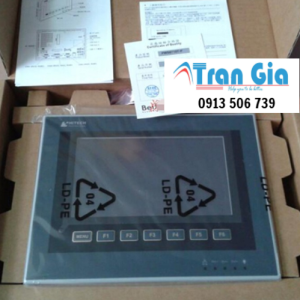

Hình ảnh một số màn hình HMI đang được sửa chữa tại Trần Gia Automation
