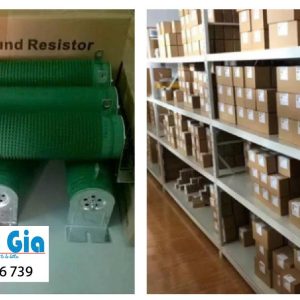

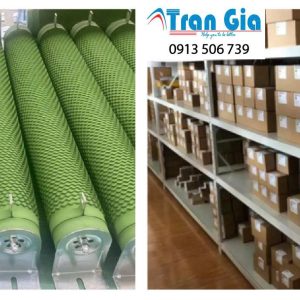

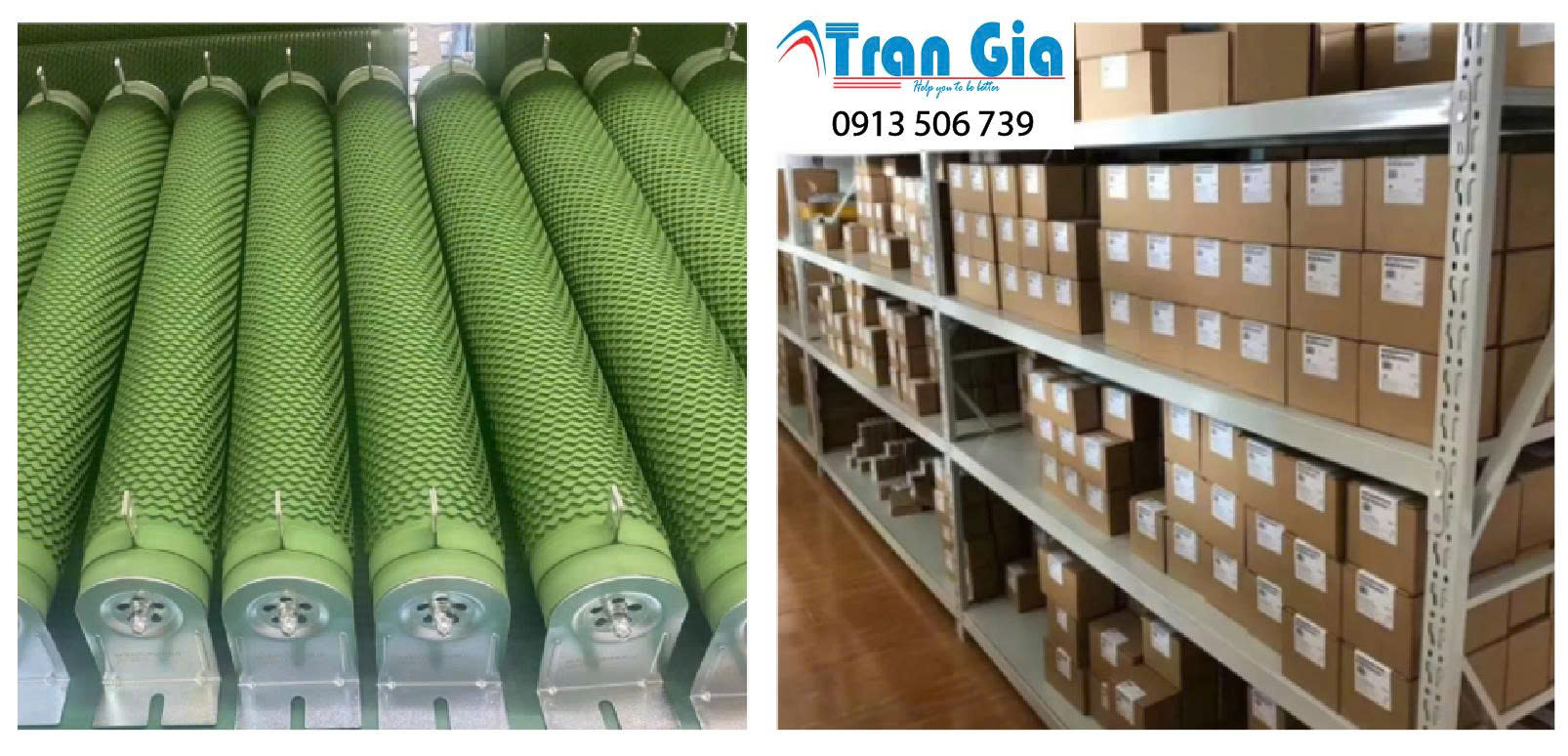

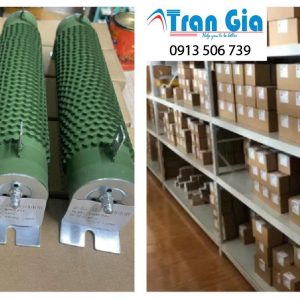

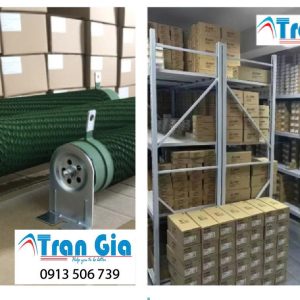

Điện Trở Xả Dùng Cho Biến Tần

HOTLINE: 0913 506 739

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI Delta, điện trở xả, tấm cảm ứng, PLC, Động cơ AC Servo Minas A6, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi 0913.506.739.

Miễn phí giao hàng nội thành TP. HCM
Lắp đặt miễn phí

Mô tả
Đánh giá (0)

Thông số số kỹ thuật điện trở xả dùng cho biến tần

Các thông số cần quan tâm khi chọn điện trở xả

Thông số	Ý nghĩa	Ghi chú chọn lựa
Điện áp định mức (Vdc)	Điện áp DC bus mà điện trở sẽ chịu (thường 310VDC cho 220V AC, ~560VDC cho 380V AC)	Chọn điện áp ≥ 1.2 lần điện áp DC bus để an toàn
Công suất (W hoặc kW)	Nhiệt lượng điện trở tản ra khi hãm	Tùy theo tần suất hãm, chọn công suất liên tục hoặc công suất đỉnh
Điện trở (Ω)	Giá trị ohm quyết định dòng hãm qua điện trở	Nhà sản xuất biến tần thường cho khoảng giá trị tối thiểu và tối đa
Dòng định mức (A)	Cường độ dòng điện tối đa điện trở chịu được	Tính từ công thức: $\sqrt{P/R}$
Cấu tạo & kiểu	Dây quấn, hợp kim, nhôm, gốm, hoặc điện trở tản nhiệt bằng quạt	Hãm công suất lớn thường dùng điện trở dạng nhôm tản nhiệt hoặc điện trở quạt làm mát
Cấp bảo vệ (IP)	Chống bụi, nước	Chọn IP54 hoặc cao hơn cho môi trường công nghiệp nhiều bụi

Công thức tính sơ bộ điện trở xả

Điện trở tối thiểu (theo biến tần):

$maxR_{\text{min}} = \frac{V_{\text{dc}}^2}{P_{\text{hãm max}}}$

Trong đó:
- $VdcV_{\text{dc}}$ : điện áp DC bus (V)
- $maxP_{\text{hãm max}}$ : công suất hãm cực đại biến tần hỗ trợ (W)
Công suất điện trở:

$toaˋnP_{\text{resistor}} \geq P_{\text{hãm trung bình}} \times \text{hệ số an toàn}$

Đặc điểm nổi bật điện trở xả dùng cho biến tần

1. Chịu được điện áp DC cao

Điện áp làm việc của điện trở xả thường từ 300VDC đến 1200VDC, tùy loại biến tần (220V, 380V, 660V).
Vật liệu dây điện trở thường là hợp kim nichrome (NiCr) hoặc hợp kim chịu nhiệt cao, không bị oxy hóa ở nhiệt độ cao.

2. Khả năng tản nhiệt tốt

Công suất tản nhiệt từ vài trăm watt đến hàng chục kW.
Có loại tản nhiệt nhôm, dạng sứ hoặc dạng lưới thép giúp giải nhiệt nhanh.
Với tải hãm thường xuyên, thường dùng loại có quạt cưỡng bức để giảm nhiệt độ nhanh chóng.

3. Thời gian đáp ứng nhanh

Điện trở xả phản ứng gần như tức thì khi mạch hãm của biến tần đóng, giúp hạn chế quá áp DC bus do năng lượng hồi trả từ động cơ.
Đảm bảo an toàn cho IGBT và các linh kiện công suất trong biến tần.

4. Tuổi thọ cao và chịu quá tải ngắn hạn

Có thể chịu dòng hãm gấp nhiều lần dòng định mức trong thời gian ngắn (vài giây) mà không hỏng.
Tuổi thọ cao nếu lắp đặt đúng thông gió và môi trường.

5. Đa dạng kiểu dáng và ứng dụng

Dạng nhôm: nhỏ gọn, tản nhiệt tốt, dễ lắp trên tủ điện.
Dạng sứ: giá rẻ, chịu nhiệt tốt nhưng cồng kềnh hơn.
Dạng mô-đun kín: bảo vệ IP54, chống bụi và nước, dùng trong môi trường khắc nghiệt.

6. Khả năng tương thích cao

Có thể dùng với nhiều thương hiệu biến tần (Hitachi, Mitsubishi, Delta, Siemens, ABB…) miễn là chọn đúng giá trị ohm và công suất theo khuyến cáo nhà sản xuất.
Một số biến tần công suất lớn tích hợp sẵn mạch điều khiển hãm, chỉ cần gắn điện trở ngoài.

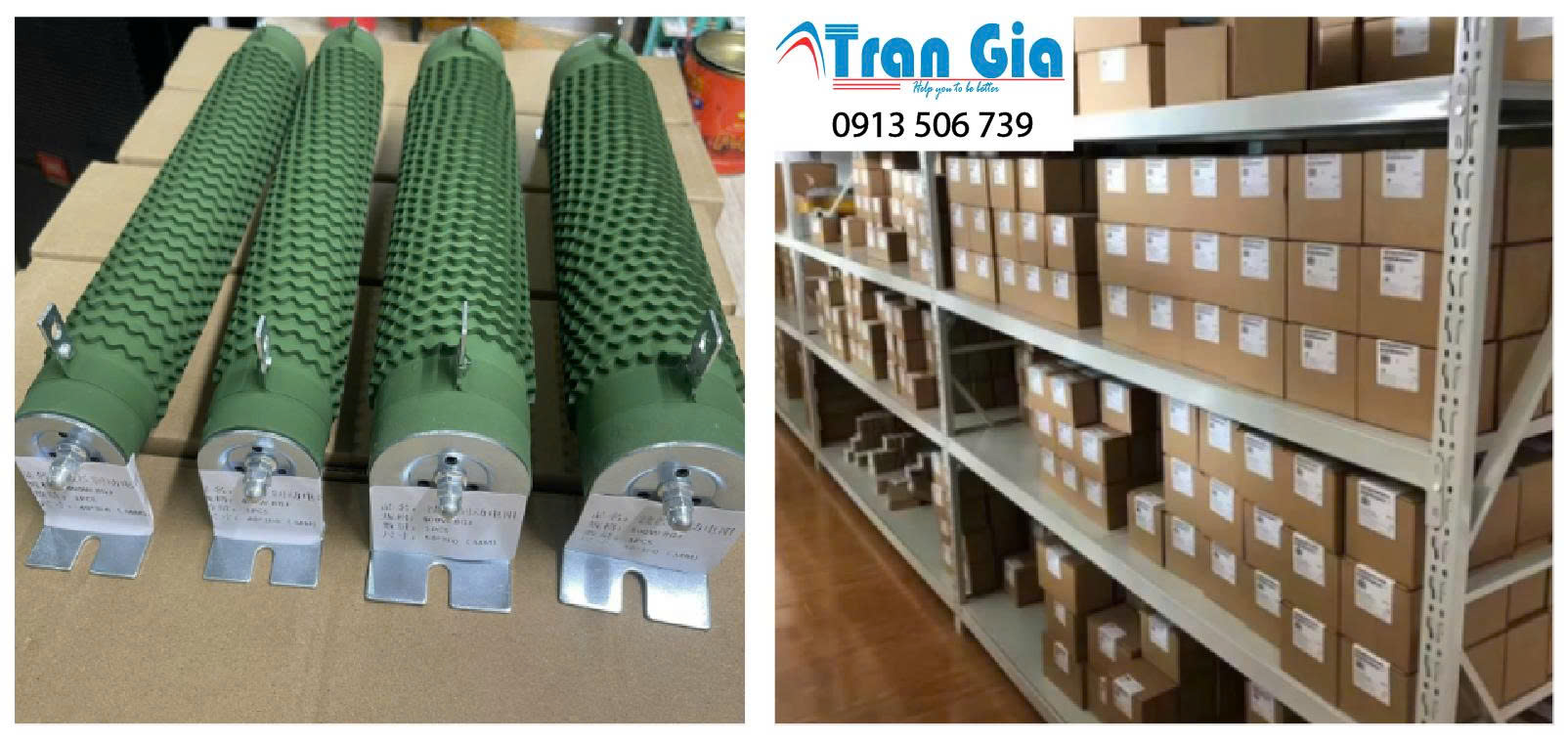

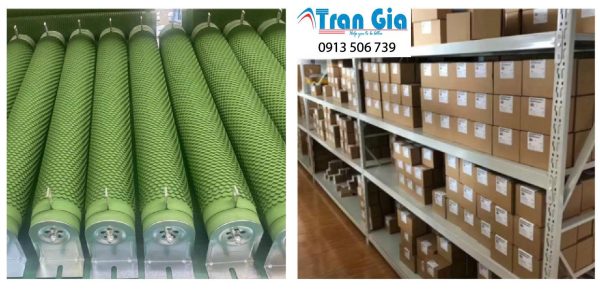

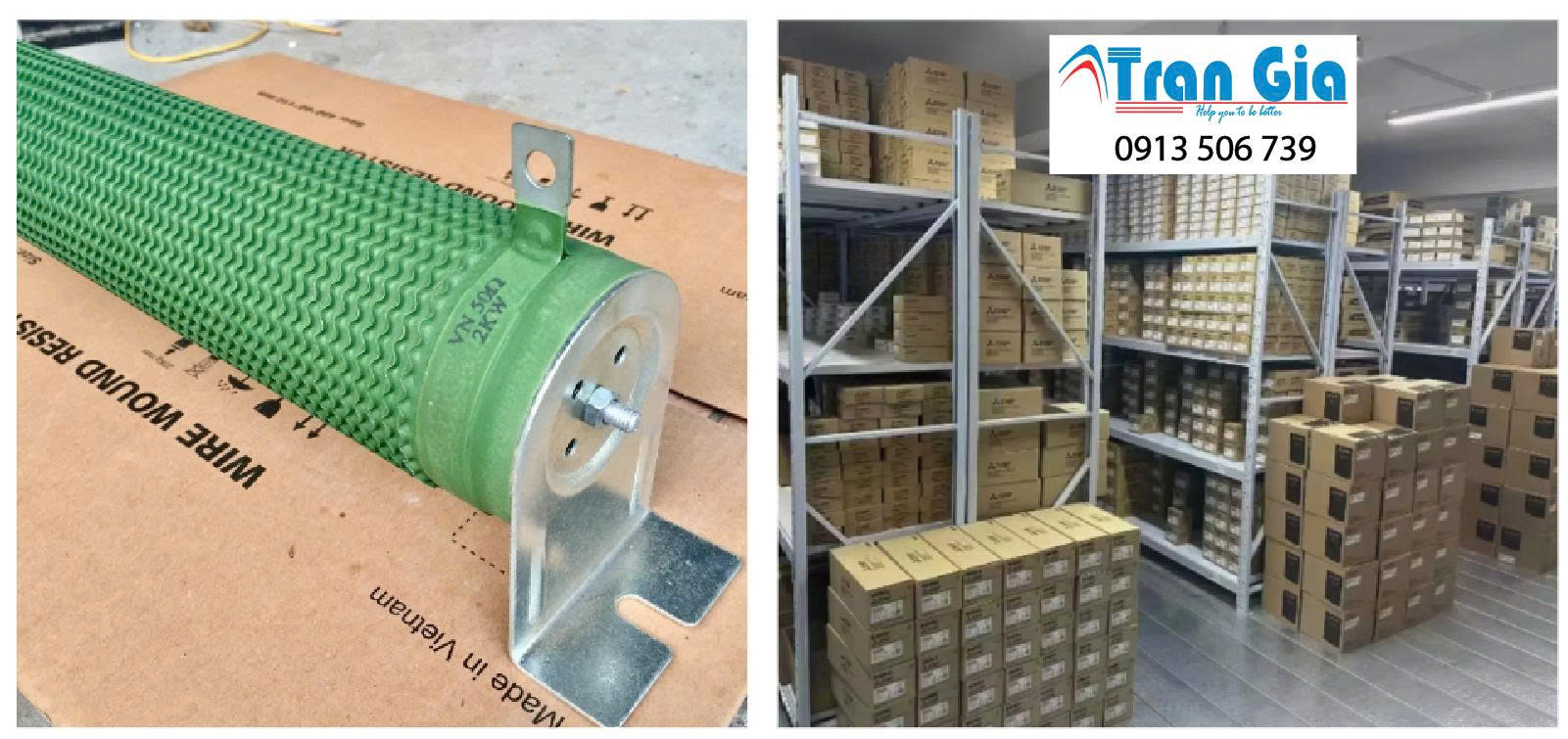

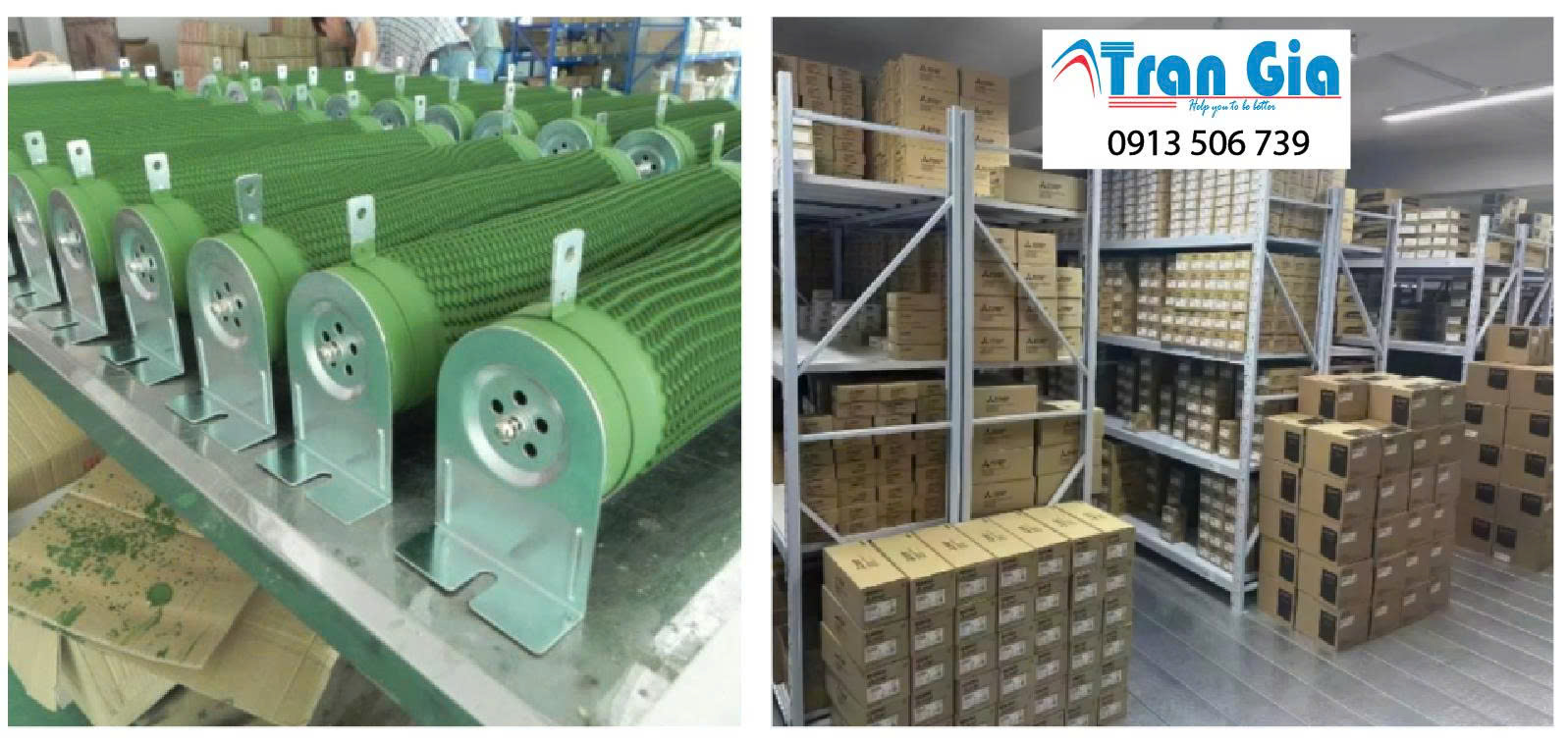

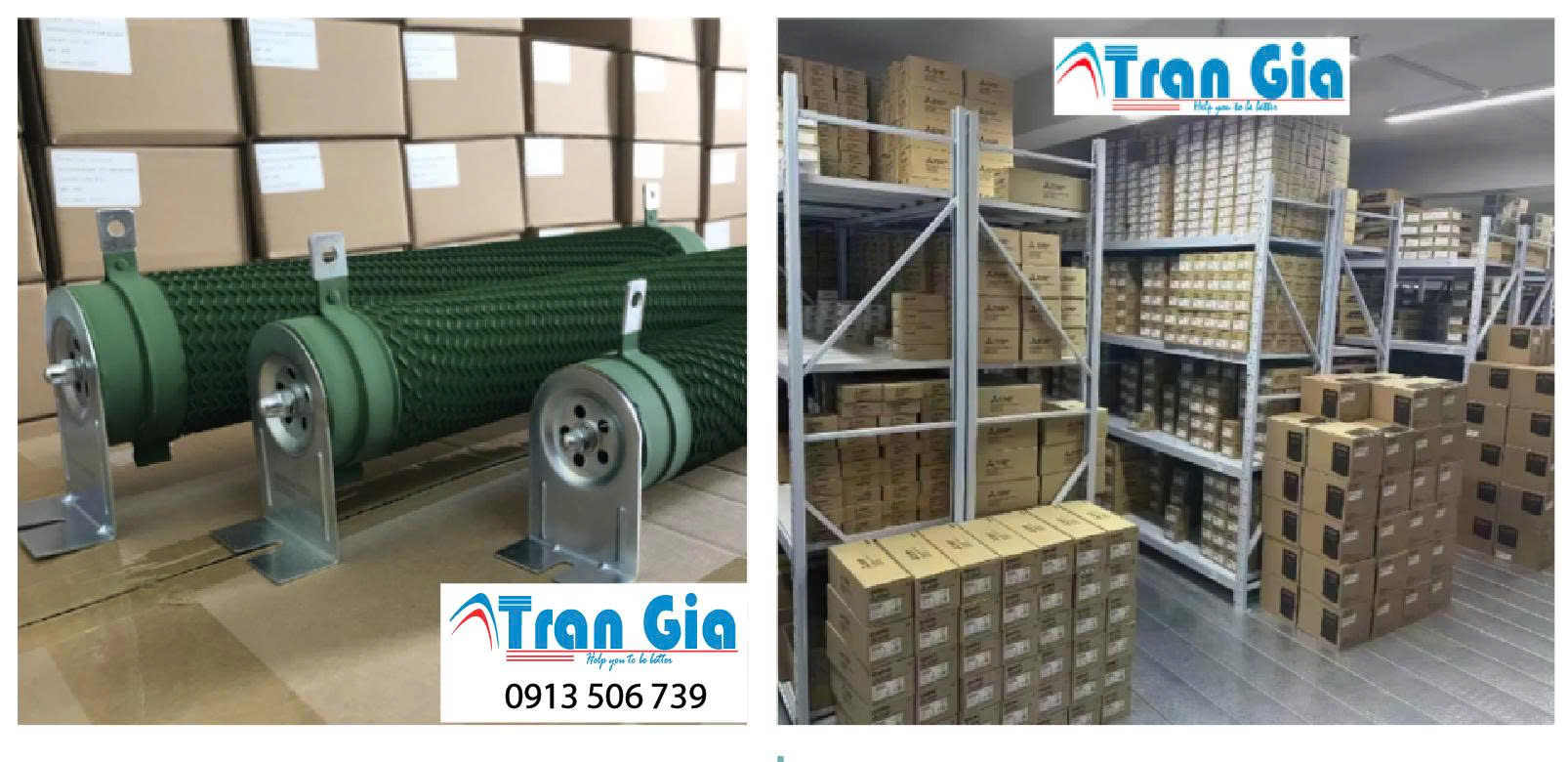

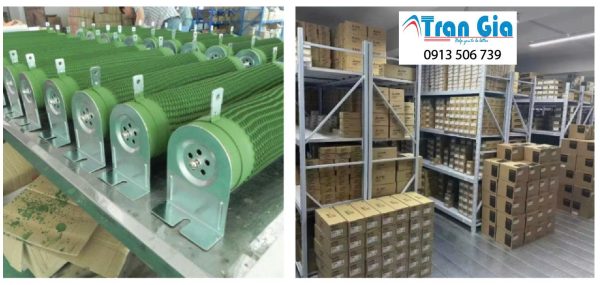

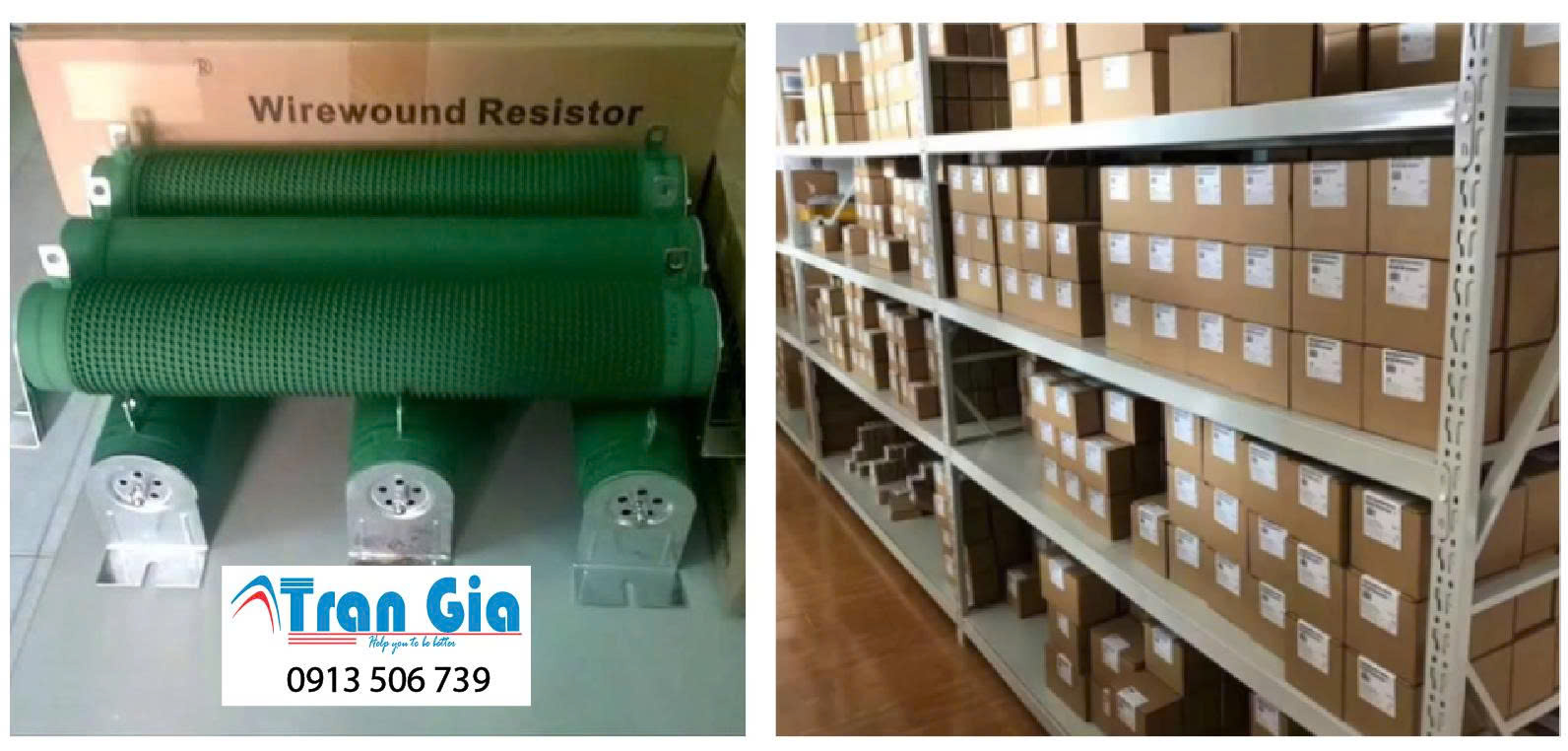

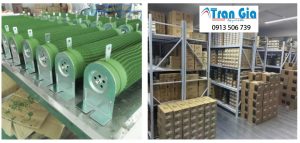

Cấu tạo điện trở xả dùng cho biến tần

1. Thành phần chính

Phần tử điện trở
- Là dây hợp kim NiCr (Nickel-Chromium) hoặc hợp kim thép không gỉ chịu nhiệt cao.
- Có điện trở suất ổn định, không thay đổi nhiều khi nhiệt độ tăng.
- Được quấn hoặc sắp xếp thành cuộn, lò xo, hoặc tấm zig-zag để tối ưu tản nhiệt.
Vật liệu cách điện và lõi
- Thường là ống gốm, sứ chịu nhiệt hoặc lõi mica chịu nhiệt cao.
- Cách ly phần tử điện trở với vỏ ngoài và chống phóng điện.
Vỏ bảo vệ
- Vật liệu: Nhôm đúc, thép sơn tĩnh điện, hoặc inox.
- Có các khe thoát nhiệt hoặc cánh tản nhiệt.
- Loại nhôm thường nhỏ gọn và nhẹ, loại thép/gốm chịu nhiệt tốt hơn.
Cực đấu nối
- Dùng cọc đấu hoặc domino chịu nhiệt.
- Một số loại có đầu cos bắt dây và tấm mica che để tránh chạm điện.
Bộ phận hỗ trợ tản nhiệt (tùy loại)
- Quạt làm mát cưỡng bức (đối với điện trở công suất lớn và hãm liên tục).
- Tấm tản nhiệt nhôm có cánh giúp tăng diện tích tản nhiệt.

2. Nguyên lý làm việc

Khi biến tần hãm, năng lượng cơ học của động cơ biến thành điện năng, trả về DC bus.
Điện áp DC bus tăng → mạch hãm trong biến tần đóng → dòng điện được dẫn qua điện trở xả.
Điện trở biến đổi năng lượng điện thành nhiệt và tản ra môi trường.

3. Các kiểu cấu tạo phổ biến

Dạng nhôm: nhỏ gọn, bền, dễ lắp trong tủ điện.
Dạng sứ thanh: chịu nhiệt cao, giá rẻ, thường dùng cho công suất vừa và nhỏ.
Dạng thép tản nhiệt + quạt: dùng cho công suất lớn, hãm liên tục.
Dạng lưới: cho phép tản nhiệt nhanh, dùng trong môi trường cần thông gió tốt.

Mục đích sử dụng điện trở xả dùng cho biến tần

1. Ngăn quá áp DC bus

Khi động cơ đang quay bị giảm tốc hoặc dừng đột ngột, nó sẽ hoạt động như một máy phát điện, biến năng lượng cơ học thành điện năng trả ngược về biến tần.
Điện áp DC bus sẽ tăng nhanh → nếu vượt mức chịu đựng của IGBT và tụ DC, biến tần sẽ báo lỗi hoặc hỏng linh kiện.
Điện trở xả giúp tiêu tán năng lượng này thành nhiệt, giữ điện áp DC ở mức an toàn.

2. Hỗ trợ dừng nhanh và hãm tải quán tính lớn

Khi tải có quán tính lớn (quạt, bơm ly tâm, máy ly tâm, máy tiện, thang máy, cầu trục…), nếu chỉ để động cơ giảm tốc tự nhiên thì sẽ rất lâu mới dừng.
Điện trở xả kết hợp với mạch hãm cho phép giảm tốc nhanh, đáp ứng yêu cầu an toàn hoặc chu kỳ sản xuất nhanh hơn.

3. Ổn định quá trình vận hành

Giúp biến tần không bị trip lỗi OV (Over Voltage) khi hãm.
Đảm bảo quá trình dừng/mở máy diễn ra mượt mà, không gây giật hoặc sốc cơ khí.

4. Bảo vệ thiết bị

Tránh làm hỏng IGBT, tụ DC bus và các linh kiện công suất.
Giảm rung động, tiếng ồn và mài mòn cơ khí nhờ dừng êm hơn.

5. Ứng dụng điển hình

Cầu trục, thang máy, cần cẩu (hãm khi tải nặng di chuyển xuống).
Máy CNC, máy tiện, máy mài (cần dừng trục chính nhanh).
Máy ly tâm, máy giặt công nghiệp (hãm khi kết thúc chu trình).
Quạt công suất lớn (giảm tốc nhanh để đổi chế độ vận hành).
