TRAN GIA Automation chuyên cung cấp màn hình Touchwin chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Dịch vụ sửa chữa, thay thế tấm kính cảm ứng cho màn hình HMI Touchwin, xử lý lỗi nhanh chóng. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.
TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.
– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…
– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…
– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:
- Mạch điều khiển trung tâm (Main control board)
- Mạch cấp nguồn (Power board)
- Mạch xử lý tín hiệu cảm ứng, hiển thị
- Mạch truyền thông (Communication board)
Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

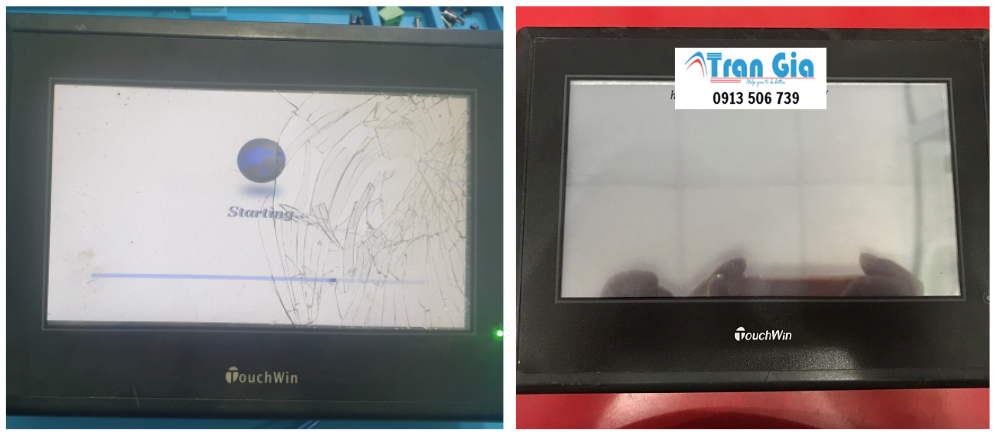

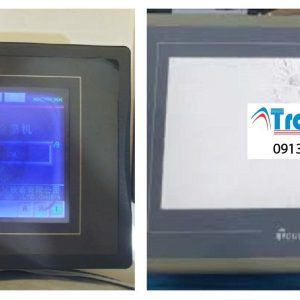

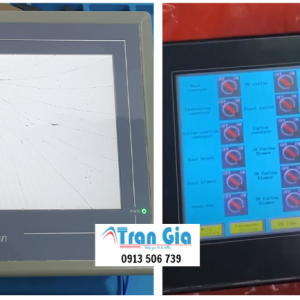

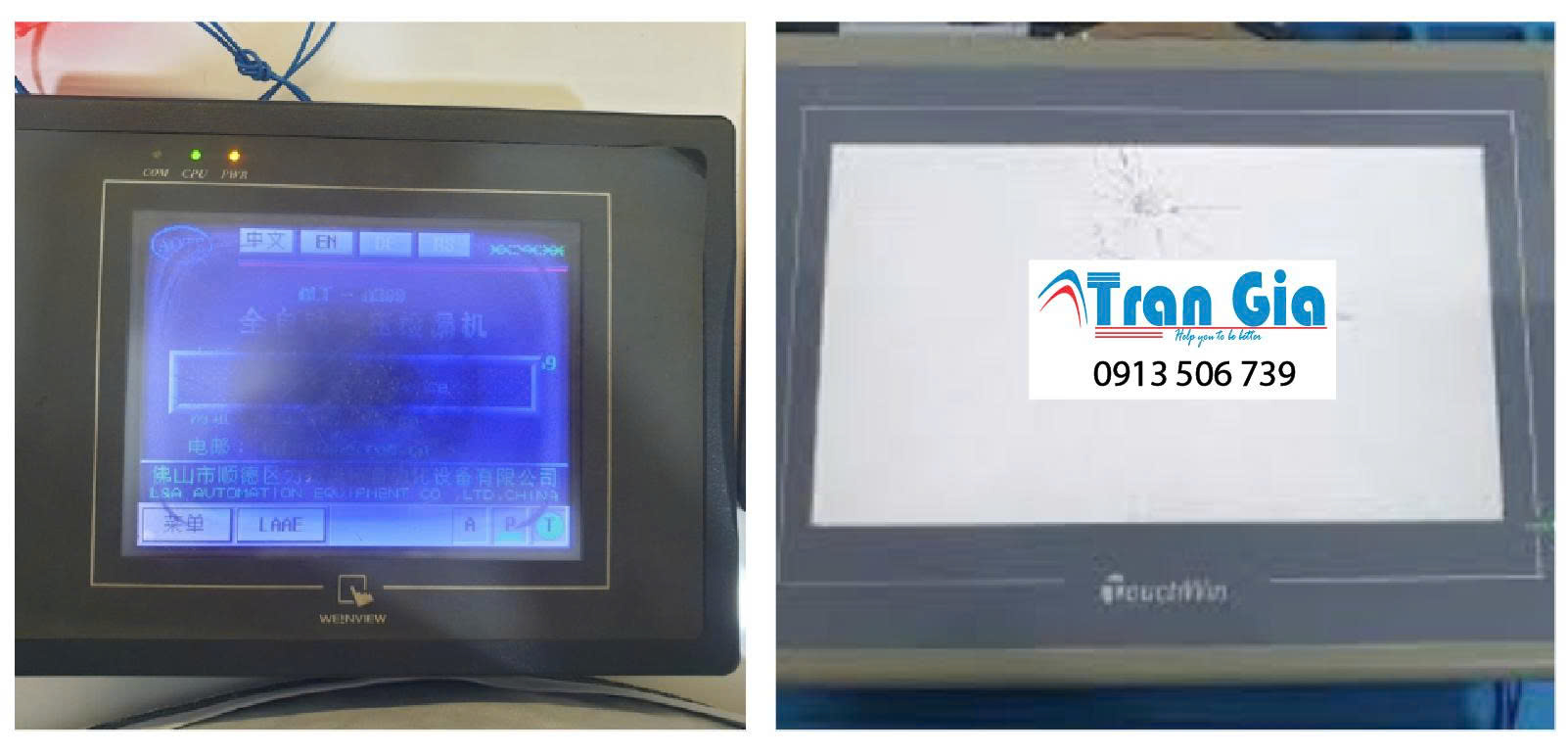

Dịch vụ sửa chữa, thay thế tấm kính cảm ứng cho màn hình HMI Touchwin bảo hành 3-6 tháng
Màn hình HMI TH765-N, sửa chữa màn hình HMI Xinje Touchwin, Màn hình HMI TH765-N thuộc dòng màn hình HMI Touchwin TH series, được thiết kế tinh giản, có kích thước màn hình 7.0 inch, HMI TH765-N là dòng màn hình HMI kinh tế bởi giá cả tốt, cạnh tranh và dễ dàng sử dụng.
>>Màn hình HMI TH765-N với các lỗi thường gặp như:
– Sửa chữa màn hình HMI TH765-N bị bể màn hình, cần thay màn hình cảm ứng HMI 7.0 inch
– Sửa chữa màn hình HMI TH765-N bị hỏng màn hình LCD screen, cần thay LCD HMI Touchwin TH765-N
– Sửa chữa màn hình HMI TH765-N có màn hình LCD bị chập chờn, hiển thị không ổn định
– Sửa chữa màn hình HMI TH765-N bị lỗi cảm ứng
– Sửa chữa màn hình HMI TH765-N bị lỗi truyền thông
– Sửa chữa màn hình HMI TH765-N hư cảm ứng
– Sửa chữa màn hình HMI TH765-N bị mất nguồn
– Sửa chữa màn hình HMI TH765-N bị lỗi chương trình, cần lập trình màn hình HMI Touchwin
– Sửa chữa màn hình HMI TH765-N bị hư mainboard
>>Màn hình HMI Touchwin TH465
Sửa chữa màn hình HMI Touchwin TH465 Sửa chữa màn hình HMI Touchwin TH765-M Sửa chữa màn hình HMI Touchwin
>>Và một số dòng màn hình khác:
TH865 Sửa chữa màn hình HMI Touchwin THA62 Sửa chữa màn hình HMI Touchwin THA65 Sửa chữa HMI Touchwin TG series như Sửa chữa màn hình HMI Touchwin TG465 Sửa chữa màn hình HMI Touchwin TG765-M Sửa chữa màn hình HMI Touchwin TG865 Sửa chữa màn hình HMI Touchwin TGA62 Sửa chữa màn hình HMI Touchwin TGC65 Sửa chữa HMI Touchwin TP series Sửa chữa HMI Touchwin TE series Sửa chữa HMI Touchwin MP series Sửa chữa HMI Touchwin OP series
Sửa chữa màn hình HMI Touchwin TP series: TP460-L, TP560-L, TP560-T, TP561-T, TP562-T, TP760-T
Sửa chữa màn hình HMI Touchwin TPA series: TPA60-L, TPA60-T, TPA61-T
Sửa chữa màn hình HMI Touchwin TH series: TH465-MT
TH465-UT, TH465-MT2, , TH465-UT2, TH465-MT,bTH465-UT, TH765-MT, TH765-UT, TH765-NT3, TH765-NU, TH765-UT, TH765-NT, TH865-MT, TH865-UT, TH765-NT, TH765-NU3, TH865-MT, TH865-UT, TH465-MT-P, TH465-UT-P, TH765-NT, TH765-UT-P, TH765-NT-P, TH865-MT-P, TH865-UT-P,
Sửa chữa màn hình HMI Touchwin THA series: THA62-MT, THA62-UT, THA65-MT ,THA65-UT
Sửa chữa màn hình HMI Touchwin TG series: TG465-MT, TG465-UT, TG765-XT, TG765-XT-C, TG765-MT, TG765-ET, TG765-UT, TG765-MT, TG765-ET, TG765-UT, TG865-MT, TG865-ET, TG865-UT, TG865-MT, TG865-ET, TGA62-MT, TGA62-ET, TGA62-UT, TGA62-MT, TGA62-ET, TGC65-MT, TGC65-ET, TGC65-UT, CTGA62-ET, CTG765-ET, CTG765-UT, STG765-ET, CTG865-ET, STG865-E, TG765-MT-P, TG765-ET-P, TG765-UT-P, TG865-MT-P, TG865-ET-P, TGA62-MT-P, TGA62-ET-P
Sửa chữa màn hình HMI Touchwin TE series: TE765-MT, TE765-ET, TE765-UT, TE765-MT(P), TE765-ET(P), TE765-UT(P)
Sửa chữa màn hình HMI Touchwin MP series: MP325-A, MP330, MP325-A-S, MP760-T
Sửa chữa màn hình HMI Touchwin dòng OP series: OP320, OP320-A, OP320-S, OP320-A-N, OP320-A-S, OP325-S, OP325-A-S, OP520, OP560-L, OP560-T
Dấu hiệu cần thay thế tấm kính cảm ứng cho màn hình HMI Touchwin
1. Cảm ứng không ăn hoặc phải bấm rất mạnh mới nhận
-
Người dùng phải nhấn nhiều lần mới thao tác được.
-
Một số vùng trên màn hình hoàn toàn không phản hồi.
2. Loạn cảm ứng
-
Bấm một điểm nhưng HMI nhận ở vị trí khác.
-
Khi chạm nhẹ thì màn hình tự nhảy, tự kích hoạt lệnh không đúng.
3. Liệt cảm ứng từng vùng
-
Một số góc hoặc khu vực trên màn hình không thao tác được, còn khu vực khác vẫn hoạt động.
-
Thường xuất hiện theo thời gian do tấm cảm ứng bị mòn hoặc hỏng mạch dẫn.

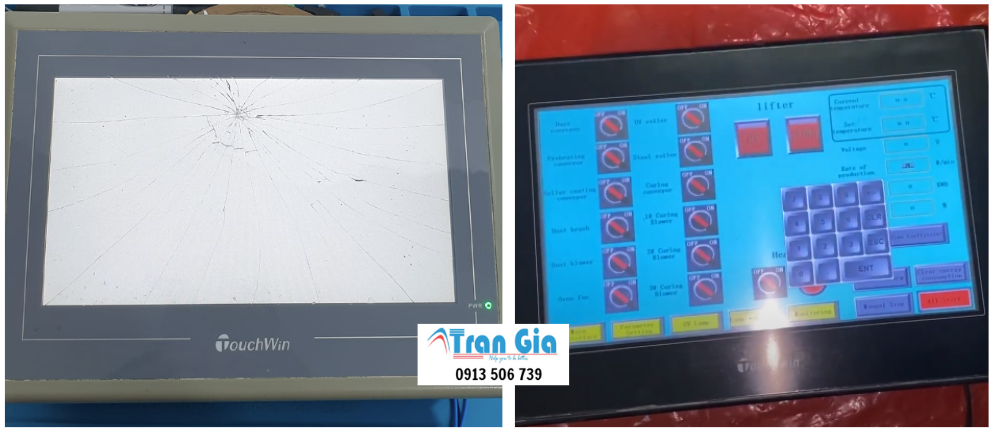

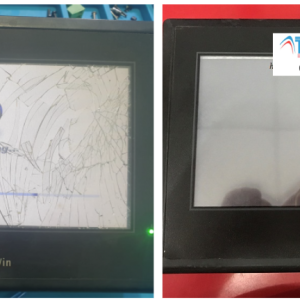

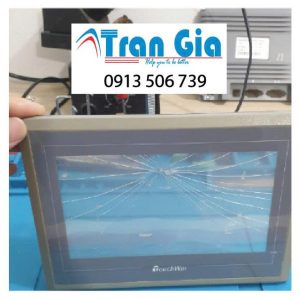

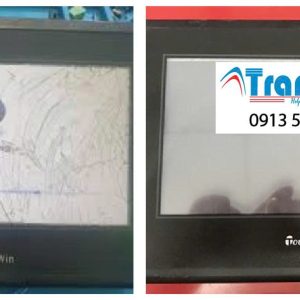

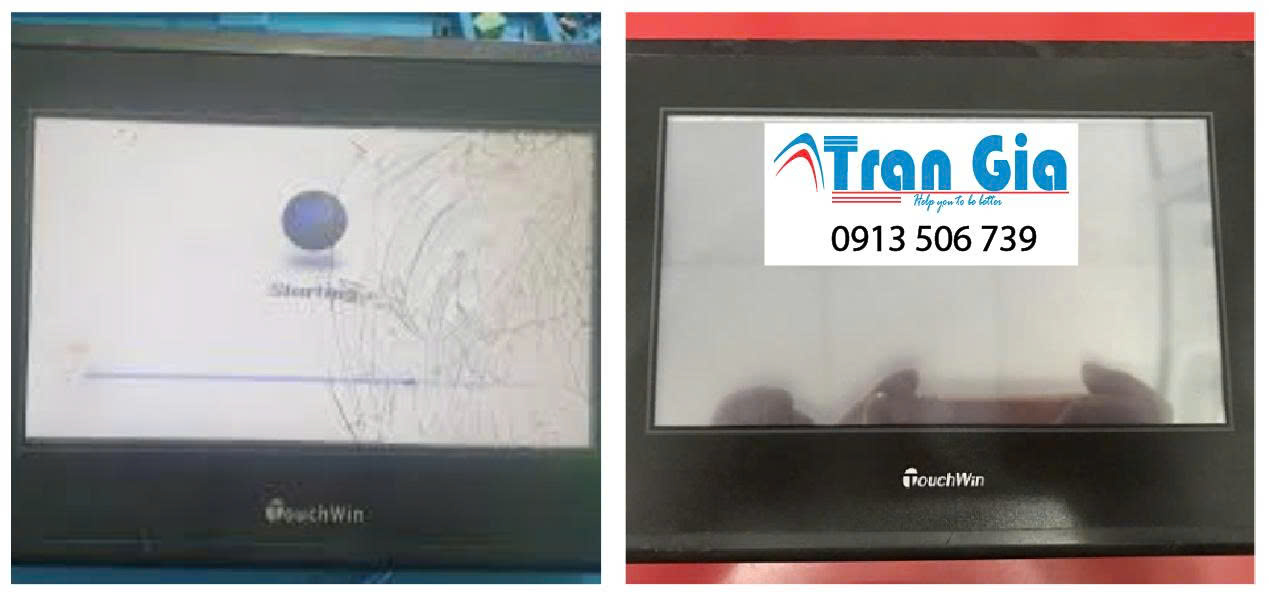

4. Màn hình nứt, xước sâu hoặc ố vàng
-
Tấm kính bị nứt/vỡ do va chạm.
-
Mặt cảm ứng bị xước nhiều gây mất thẩm mỹ và giảm độ nhạy.
-
Bề mặt ố vàng, mờ, khiến hiển thị bên dưới không rõ ràng.
5. Không hiệu chỉnh (calibration) được
-
Khi vào chế độ hiệu chỉnh cảm ứng nhưng HMI không nhận đúng vị trí.
-
Sau khi calibrate, cảm ứng vẫn lệch hoặc không cải thiện.
Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Touchwin
1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Touchwin, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới :
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Touchwin
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng
Bảng mã lỗi của màn hình Touchwin
| Mã lỗi | Nguyên nhân thường gặp | Hướng dẫn xử lý |
|---|---|---|
| E001 | Mất nguồn, không khởi động | Kiểm tra nguồn cấp, bo nguồn, dây cấp nguồn |
| E002 | Treo logo, không vào giao diện | Nạp lại chương trình, cập nhật firmware |
| E003 | Lỗi truyền thông PLC (Connection Fail) | Kiểm tra cáp RS232/RS485, thiết lập baudrate |
| E004 | Liệt cảm ứng, chạm không ăn | Vệ sinh, thay mặt cảm ứng, kiểm tra IC touch |
| E005 | Bộ nhớ đầy, lỗi lưu chương trình | Format bộ nhớ, nạp lại project, thay IC nhớ nếu lỗi |
| E006 | Màn hình hiển thị sọc ngang/dọc | Kiểm tra cáp tín hiệu, thay panel LCD |
| E007 | Màn hình bị mờ, tối, loang | Kiểm tra đèn nền, nguồn đèn nền, thay LCD |
| E008 | Không nhận USB/SD Card | Kiểm tra cổng USB, thử thiết bị khác, thay IC USB |
| E009 | Lỗi tải/ghi file thất bại | Kiểm tra phần mềm upload/download, cáp nạp |
| E010 | Lỗi RTC (Đồng hồ thời gian thực) | Thay pin RTC, thiết lập lại ngày giờ |
| E011 | Màn hình tự reset liên tục | Kiểm tra nguồn, mainboard, IC nguồn |
| E012 | Lỗi module mở rộng I/O | Kiểm tra kết nối module, tháo ra lắp lại |
| E013 | Quá nhiệt thiết bị | Vệ sinh quạt gió, kiểm tra tản nhiệt |
| E014 | Lỗi checksum chương trình | Xóa bộ nhớ, nạp lại firmware |
| E015 | Không nhận cổng COM | Kiểm tra chân cắm, IC truyền thông |
| E016 | Lỗi Driver LCD | Thay IC driver LCD, kiểm tra bo LCD |
| E017 | Màn hình đen nhưng đèn nguồn sáng | Kiểm tra đèn nền, bo mạch cấp nguồn LCD |
| E018 | Không lưu log dữ liệu | Kiểm tra bộ nhớ, thay IC lưu trữ |
| E019 | Báo lỗi checksum EEPROM | Format, nạp lại, thay EEPROM nếu lỗi |
| E020 | Tải chương trình bị treo giữa chừng | Kiểm tra cáp nạp, đổi cổng COM, thử lại |
Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI Touchwin
– Tấm cảm ứng, mặt cảm ứng màn hình HMI Touchwin : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI Touchwin
– Board truyền thông màn hình HMI Touchwin: Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet
– Sửa chữa màn hình HMI Touchwin bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…
– Sửa chữa màn hình HMI Touchwin bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt
– Sửa chữa màn hình HMI Touchwin bị lỗi kết nối với các thiết bị khác
– Màn hình HMI Touchwin bị mất nguồn, hư nguồn Và một số các lỗi khác
Các hãng màn hình HMI chúng tôi đã từng sửa chữa qua
– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W
– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715
– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)
– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..
– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP
– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD
– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A
– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C
Quy trình sửa màn Hình HMI công nghiệp
Vì sao chọn Trần Gia Dịch vụ sửa chữa, thay thế tấm kính cảm ứng cho màn hình HMI Touchwin, xử lý lỗi nhanh chóng
- Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
- Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
- TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
- Bảo hành sửa chữa trong vòng 3 tháng
– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
– Dịch vụ chuyên dịch vụ sửa Chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
