TRAN GIA Automationchúng tôi chuyên nhận sửa mọi loại biến tần Mitsubishi, Delta, Yaskawa, Panasonic,… Dịch vụ sửa biến tần Shihlin dòng SE3 chuyên dùng cho tải nặng linh kiện chính hãng trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

Chuyên Nhận sửa chữa Biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các board mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

Thay thế các linh kiện điện tử, linh kiện công suất : Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình keypad hiển thị của biến tần, …

Nguyên nhân và hướng khắc phục những lỗi thường gặp của biến tần Shihlin SE3 chuyên dùng cho tải nặng

1. Lỗi OC – Over Current (Quá dòng)

Nguyên nhân:

• Tải quá nặng hoặc cơ khí bị kẹt
• Tăng tốc quá nhanh
• Động cơ bị ngắn mạch hoặc dây ra motor bị lỗi
• Hỏng module IGBT

Hướng khắc phục:

• Kiểm tra và bôi trơn cơ khí, kiểm tra xem motor có bị kẹt không
• Tăng thời gian tăng tốc (thông số ACC)
• Đo cách điện dây motor bằng megomet
• Kiểm tra IGBT, nếu nghi hỏng cần kiểm tra hoặc thay bo công suất

2. Lỗi OV – Over Voltage (Quá áp DC Bus)

Nguyên nhân:

• Giảm tốc quá nhanh làm trả năng lượng về DC bus
• Tải có quán tính lớn (máy quay ly tâm, máy nén…)
• Nguồn điện đầu vào dao động lớn

Hướng khắc phục:

• Tăng thời gian giảm tốc (DEC)
• Gắn điện trở xả (braking resistor) phù hợp tải
• Kiểm tra điện áp nguồn vào, lắp ổn áp nếu cần

3. Lỗi OH – Over Heat (Quá nhiệt)

Nguyên nhân:

• Làm việc trong môi trường nhiệt độ cao, kín gió
• Quạt tản nhiệt không quay hoặc bụi bám
• Tải làm việc ở công suất lớn liên tục

Hướng khắc phục:

• Vệ sinh bộ làm mát và thay quạt nếu không hoạt động
• Di chuyển biến tần đến nơi thoáng khí hơn
• Cân nhắc nâng công suất biến tần nếu tải quá nặng thường xuyên

4. Lỗi OL – Overload (Quá tải)

Nguyên nhân:

• Motor bị quá tải thực tế
• Biến tần chọn sai công suất
• Thông số bảo vệ dòng cài đặt quá thấp

Hướng khắc phục:

• Kiểm tra thực tế dòng tải bằng ampe kìm
• Cài đặt lại thông số bảo vệ (OL1, OL2) đúng với dòng định mức motor
• Nếu cần, nâng công suất biến tần

5. Lỗi GF – Ground Fault (Chạm đất)

Nguyên nhân:

• Motor hoặc cáp bị rò điện
• Hư cách điện dây dẫn hoặc cuộn dây motor

Hướng khắc phục:

• Đo cách điện bằng megomet ≥ 20 MΩ
• Thay cáp mới hoặc sửa lại motor bị ẩm, rò

6. Lỗi LU – Low Voltage (Mất áp hoặc áp thấp)

Nguyên nhân:

• Điện áp đầu vào quá thấp hoặc mất pha
• Dây nguồn đầu vào lỏng, tiếp điểm kém

Hướng khắc phục:

• Kiểm tra điện áp 3 pha đầu vào
• Xiết chặt các đầu cốt, thay dây nếu cần
• Dùng nguồn ổn định hơn hoặc bổ sung ổn áp

7. Lỗi CPF, EP, CPU – Lỗi nội bộ (bo mạch)

Nguyên nhân:

• Lỗi phần mềm, lỗi EEPROM, lỗi CPU điều khiển
• Điện áp nhiễu, xung sét hoặc do linh kiện bên trong hỏng

Hướng khắc phục:

• Tắt nguồn, để vài phút rồi bật lại
• Nếu lỗi không mất, cần kỹ thuật chuyên sửa board, nạp firmware hoặc thay bo

Gợi ý kiểm tra nhanh khi biến tần SE3 báo lỗi:

1. Ghi lại mã lỗi hiển thị
2. Ngắt điện hoàn toàn và kiểm tra sơ bộ cơ khí – dây điện – motor
3. Đo cách điện và dòng tải bằng thiết bị chuyên dụng
4. Kiểm tra quạt làm mát và thông số cài đặt
5. Nếu nghi phần cứng, kiểm tra bo công suất, IGBT, tụ, diode

Bảng mã lỗi của biến tần Shihlin dòng SE3 chuyên dùng cho tải nặng

LỖI	NGUYÊN NHÂN	TƯ VẤN KIỂM TRA TẠI HIỆN TRƯỜNG	SỬA CHỮA VÀ KHẮC PHỤC
Không lên nguồn	– Lỏng dây nguồn. – Hư cầu diot.	– Kiểm tra ngõ vào đã siết chặt hay chưa? – – Đo điện áp nguồn.	– Thay cầu diot. – Nối lại đường mạch.
Error	– Điện áp nguồn quá thấp. – Kết nối giữa màn hình và bo mạch thất bại. – CPU hoạt động sai. – Chức năng RES” đang được bật. – Mạch bên trong bị hỏng.	– Đo điện áp nguồn. – Cắm chặt lại màn hình và bo điều khiển. – Kiểm tra dây cáp kết nối có bị hỏng hay không? – Tắt nguồn mở lại biến tần. – Chân RES có bị kích không?	– Cải thiện điện áp nguồn. – Ngắt chân RES – Kết nối lại màn hình và mạch điều khiển.
FAN	– Quạt bị hỏng – Quạt bị lỏng dây cắm. – Chân UVW bị lỏng. – Quạt bị kẹt.	– Tháo ngõ ra, cho chạy biến tần, kiểm tra quạt có hoạt động hay không? – Kiểm tra các ngõ vào ngõ ra đã siết chặt hay chưa? – Kiểm tra dây điện cấp cho quạt có bị đứt hay lỏng gì không? – Kiểm tra cánh quạt có quay được không hay bị kẹt.	– Thay quạt. – Kiểm tra không gian lắp biến tần đã đảm bảo lưu lượng khí vào/ ra chưa? – Vệ sinh quạt.
OC0	Quá dòng khi dừng. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột	– Reset biến tần, tháo động cơ ra khỏi biến tần – Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại. – Kiểm tra thời gian tăng tốc P.7. – Kiểm tra thời gian giảm tốc P.8. – Kiểm tra dây điện kết nối và động cơ. – Kiểm tra xem tải có tăng đột ngột hay không? – Nếu tải là hệ thống quạt thì phải cân bằng lưu lượng khí thổi vào và khí thổi ra.	– Thay IGBT
OC1	– Quá dòng trong quá trình tăng tốc. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột.		– Tăng thời gian tăng giảm tốc.
OC2	– Quá dòng ở tốc độ không đổi. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột		– Tăng thời gian tăng giảm tốc.
OC3	– Quá dòng trong quá trình giảm tốc. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột		– Tăng thời gian tăng giảm tốc.

Lỗi thường gặp trên biến tần Shihlin SE3 chuyên dùng cho tải nặng

• Biến tần Shihlin lỗi OCT: Overcurrent ( lỗi quá dòng)
• OC2: Overcurrent2
• GFT: Ground fault current ( lỗi chạm mass)
• IOL: Inverter Overload ( lỗi quá tải)
• Biến tần Shihlin lỗi  OLT: Overload trip
• OHT: Inverter overheat ( lỗi quá nhiệt)
• POT: Output Phase loss ( lỗi thiếu pha đầu ra)
• Biến tần Shihlin lỗi OVT: Over voltage ( lỗi quá áp)
• Biến tần Shihlin lỗi  LVT: Low voltage ( lỗi điện áp thấp)
• Biến tần Shihlin lỗi COL: Input phase loss ( lỗi mất pha đầu vào)
• Biến tần Shihlin lỗi  ERR: Communication Error ( lỗi giao tiếp)
• WARNING 6: Lỗi do điện áp DC link thấp
• WARNING/ALARM 13: Lỗi quá dòng
• WARNING 25: Ngắn mạch phanh điện trở
• ALARM 4: Lỗi mất pha

• WARNING 5: Lỗi do điện áp DC link cao
• ALARM 14: Lỗi chạm đất

• ALARM 7: Lỗi quá áp DC
• ALARM 15: Cài đặt phần cứng không phù hợp
• ALARM 8: Lỗi thấp áp DC
• ALARM 16: Lỗi ngắn mạch
• WARNING/ALARM 10: Lỗi nhiệt độ vượt quá giới hạn động cơ cho phép
• ALARM 9: Lỗi tải quá khả năng
• WARNING/ALARM 11: Motor thermistor over temp
• WARNING 24: Lỗi quạt bên ngoài của biến tần
• WARNING/ALARM 26: Công suất điện trở phanh tới hạn
• WARNING/ALARM 21: Lỗi Parameter
• WARNING/ALARM 28: Kiểm tra phanh không đạt chuẩn yêu cầu
• WARNING 23: Lỗi quạt bên trong của biến tần
• ALARM 75: Lựa chọn danh mục không phù hợp tiêu chuẩn
• ALARM 32: Thiếu pha W của động cơ
• ALARM 29: Nhiệt độ tản nhiệt quá mức cho phép
• ALARM 74: Nhiệt điện trở PTC
• ALARM 30: Thiếu pha U của động cơ
• ALARM 39: Cảm biến tản nhiệt của biến tần có vấn đề
• ALARM 68: Kích hoạt chế độ dừng an toàn
• ALARM 31: Thiếu pha V của động cơ

Trần Gia Automation nhận sửa biến tần báo lỗi uy tín hỗ trợ sửa lấy ngay trong ngày

+ Biến tần mất điện áp ra.

+ Đầu ra các pha không cân biến tần chạy giật báo lỗi.

+ Biến tần bị lỗi điều khiển không hiển thị thành lỗi như:

+ Biến tần không điều khiển được.

+ Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển.

+ Biến tần chạy được nhưng bị giật…

+ Biến tần chập chờn chạy 1 lúc rồi dừng…

+ Biến tần chạy nóng động cơ…

+ Các biến tần bị sét đánh, cháy mạch…

+ Biến tần mất điện áp ra, đầu ra các pha không cân…

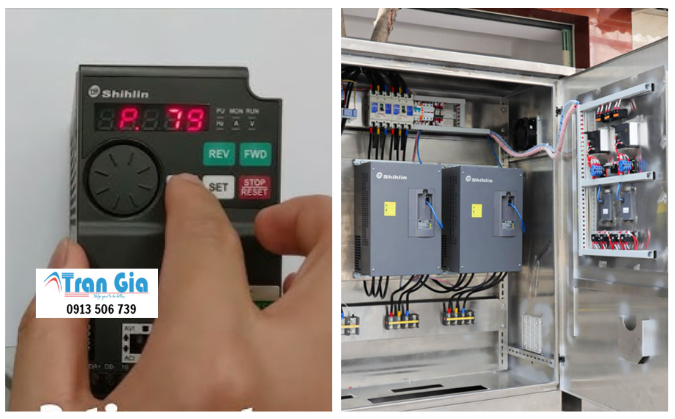

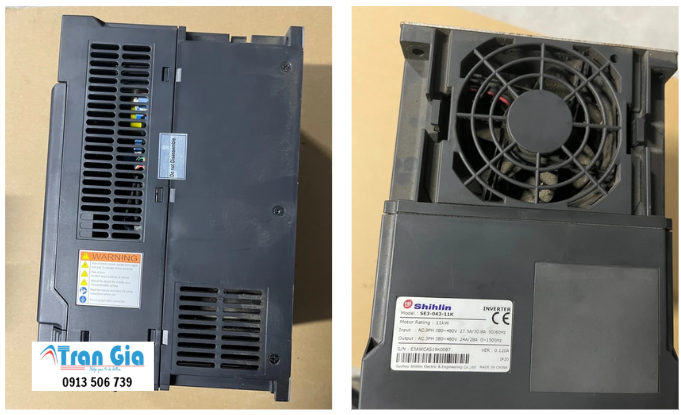

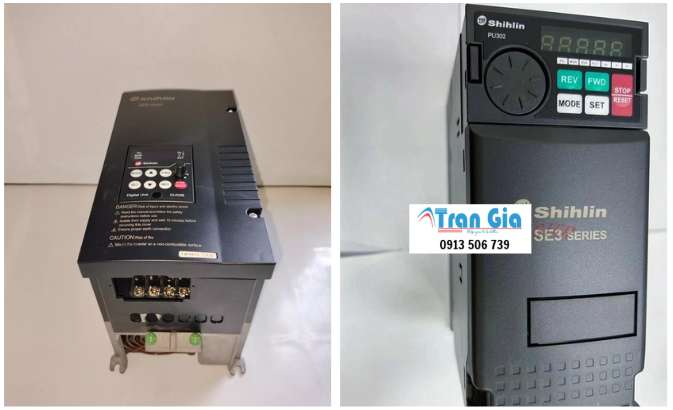

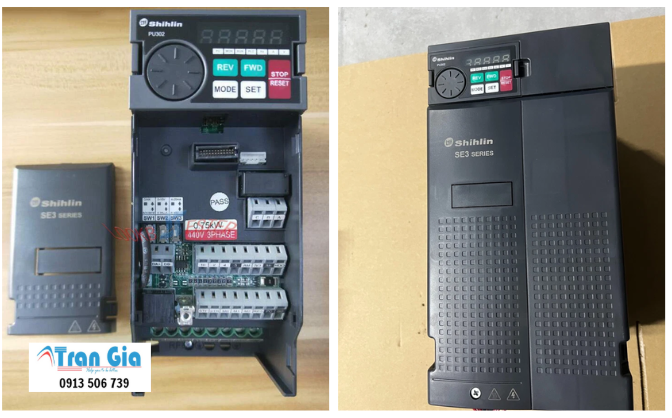

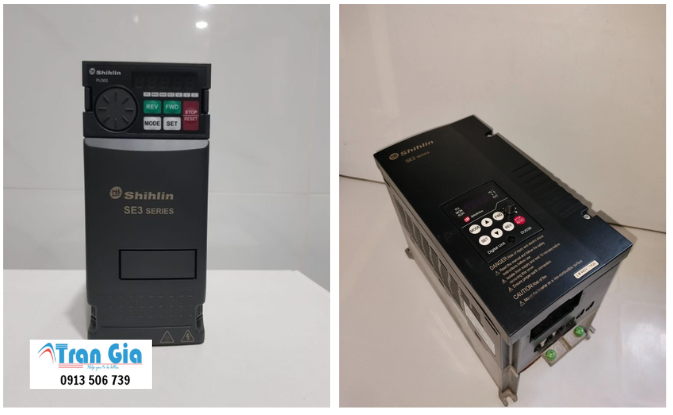

Hình ảnh một số thiết bị biến tần đang được sửa tại Trần Gia Automation

Hình ảnh một số thiết bị biến tần đang được sửa tại Trần Gia Automation

Chúng tôi nhận sửa đa dạng các hãng biến tần

– Sửa biến tần Siemens Simovert VC, Simodriver 611, Micromaster 440, 430, 420, Sinamics S110, S120, S150, G110, G120, G130, G150…

+ Sửa biến tần Siemens Simovert VC 6SE7024-7TD61Z lỗi không lên nguồn, lỗi động cơ chạy giật do 3 pha đầu ra không cân, chập cháy hỏng công suất, hiển thị các mã lỗi như: F002, F006, F008, FF10, F0011, G0025, F0026, F0027, F0029, hỏng bo CUVC…

+ Sửa biến tần Siemens Micromaster MM440, MM430, MM420, SED2 các lỗi F0001 Overcurrent, F0002 Overvoltage, F0003 Undervoltage, F0004 Inverter overtemperature, F0011 Motor overtemperature, F0012 No inverter temperature signal, F0021 Ground fault, F0022 Hardware monitoring active, F0023 Output fault…

+ Sửa biến tần Siemens Sinamics S110, S120, G110, G120, G130, G150 các lỗi không lên nguồn, động cơ chạy giật rung do 3 pha đầu ra không cân, lỗi chập cháy nổ hỏng công suất, các báo lỗi làm biến tần không chạy…

– Sửa biến tần Mitsubishi A200, A500, A700, D700, E700, F700, F740, Z100, Z200, Z300, U100, V500, S500, E500…

– Sửa biến tần ABB ACS 550, ACS 355, ACS 150, ACS 800, ACS 850, ACS 6000, ACS 50, ACS 55, ACS 350, acsm1, ACS 310…

– Sửa biến tần Delta VFD-B, VFD-A, VFD-VE, VFD-F, VFD-E, VFD-M, VFD-S, VFD-L, VFD-EL, VFD-V, VFD-G, VFD-C200…

– Sửa biến tần Yaskawa A1000, J1000, V1000, E1000, G7, V7, J7, E7, F7, P5, L1000A, 616G5, 676VG3…

Sửa biến tần Danfoss VLT 2800, FC 102, FC 202, FC 302, VLT 3000, VLT 5000, VLT 6000, VLT 8000, FC 101, FC 120…

– Sửa biến tần Schneider Altivar Atv71, Atv312, Atv12, Atv11, Atv21, Atv31, Atv61, Atv1000, Atv 31 Lift, Atv 71 Lift …

– Sửa biến tần Fuji FRENIC-5000G11S, FRENIC-5000P11S, Frenic- 5000VG7, Frenic- 5000M2, FRENIC-Mini, FRENC-Multi, FRENIC-Eco, FRENIC-Mega, FRENIC-Lift, Frenic-HVAC, Frenic 5000M…

– Sửa biến tần INVT CHF100A, CHV160A, CHV110, CHV180, CHV100, GOODRIVER 10, GOODRIVER 35, GOODRIVER 100, GOODRIVER 200, GOODRIVER 300…

– Sửa biến tần Veichi AC60, AC61, AC70, AC80B, AC90…

– Sửa biến tần Toshiba VF-PS1, VF-FS1, VF-AS1, VF-S11, VF-nC1, VF-P7, VF-S7, VF-A7, VF-S9… – Sửa biến tần LS iC5, iG5, iG5A, iS5, iP5A, iH, iS7, iV5…

– Sửa biến tần Hitachi SJ300,SJ700, L100, L200, L300p, SJ100 , SJ200, …

– Sửa biến tần Emerson Commander SK, Commander SE, Commander SKC, Commander EV1000, Commander SKA, PV0300….

– Sửa biến tần Teco E2, N2, N310, MVC PLUS, S310, V33, F33, 7300CV, 7300EV, 7300PA, 7200MA, 7200GS…

– Sửa biến tần Vacon NXP, 100 HVAC, NXS, X series, Vacon 10… – Sửa biến tần Huyndai N100, N300/N300P, N500/H500P, N50…

– Sửa biến tần Omron 3G3JE, 3G3JX, 3G3MX, 3G3RX, 3G3JV, 3G3MV, 3G3MX2…

– Sửa biến tần Holip HLP-A, HLP-C, HLP-H, HLP-P, HLP-V, HLP-PE, HLP-SV, HLP-CP…

– Sửa biến tần KEB Multi, KEB Compact, KEB Basic.

– Sửa biến tần Rockwell PowerFlex 700H, PowerFlex 700L, PowerFlex 40, PowerFlex 4M, PowerFlex 400…

– Sửa biến tần MOELLER DF51, DV51, DV5, DV6, DF5, DF6… – Sửa biến tần Convo CVF-G3, CVF-P3, CVF-G5, CVF-P5, CVF-S1…

– Sửa biến tần Sinee EM300A, EM303A, EM330A, EM329A, EM321A, EM320A, EM319A, EM311A, EM309A…

Quy trình dịch vụ sửa chữa biến tần

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
