CÁC LỖI THƯỜNG GẶP KHI SỬA CHỮA BIẾN TẦN HITACHI

Chúng tôi nhận sửa chữa các loại biến tần Hitachi tận nơi cho hệ thống nhà máy, xí nghiệp toàn khu vực miền Nam:

– Sửa biến tần Hitachi bị quá dòng

– Biến tần Hitachi bị quá áp

– Biến tần Hitachi bị cháy broach mạch

– Biến tần bị quá tải, quá áp, thấp áp.

– Biến tần Hitachi bị quá áp đầu vào

– Biến tần bị lỗi nguồn

– Sửa chữa CPU biến tần Hitachi

– Biến tần bị quá dòng

– Biến tần bị lỗi giao tiếp

– Biến tần bị lỗi driver

– Biến tần bị hỏng điện trở.

+  Sửa biến tần Hitachi bị quá dòng khi tốc độ không đổi: E01

+  Sửa biến tần Hitachi báo lỗi E02: quá dòng khi giảm tốc.

+  Sửa biến tần Hitachi báo lỗi E03 quá dòng khi tăng tốc.

+  Sửa biến tần Hitachi báo lỗi E04: quá dòng trong các điều kiện khác.

+  Sửa biến tần Hitachi báo lỗi quá tải: E05

+  Sửa biến tần Hitachi báo lỗi E06 quá tải điện trở thắng

+  Sửa biến tần Hitachi bị lỗi quá áp E07

+  Sửa biến tần Hitachi báo lỗi EEPROM E07

+  Sửa biến tần Hitachi bị lỗi thấp áp E08

+  Sửa biến tần Hitachi bị lỗi: E10 CT phát hiện dòng

+  Sửa biến tần Hitachi báo lỗi E11: CPU.

+  Sửa biến tần Hitachi báo lỗi E13: USP

+  Sửa biến tần Hitachi báo lỗi chạm đất: E14

+  Sửa biến tần Hitachi báo lỗi E15: quá áp ngõ vào

+  Biến tần Hitachi bị mất công suất tạm thời: hiển thị lỗi E16

+  Biến tần Hitachi quá nhiệt vì quạt quay chậm E20

+  Sửa biến tần Hitachi báo lỗi quá nhiệt E21

+  Sửa biến tần Hitachi báo lỗi truyền thông mảng cổng E23

+  Sửa biến tần Hitachi báo lỗi mất pha ngõ vào E24

+  Sửa biến tần Hitachi lỗi trên board mạch chính E25

+  Sửa biến tần Hitachi lỗi IGBT (E30)

+  Sửa biến tần Hitachi lỗi điện trở nhiệt (E35)

+  Sửa biến tần Hitachi lỗi thắng (E36)

+  Sửa biến tần Hitachi lỗi dừng khẩn cấp (E37)

+  Biến tần Hitachi lỗi quá tải tốc độ thấp (E38)

+  Biến tần Hitachi lỗi truyền thông ModBus (E41)

BIỆN PHÁP KHẮC PHỤC CÁC LỖI CỦA BIẾN TẦN HITACHI

1. Lỗi “Overcurrent” (Quá dòng)

• Nguyên nhân: Dòng điện ngõ ra vượt quá giới hạn của biến tần, có thể do động cơ bị kẹt, tải quá nặng, hoặc cài đặt tham số không đúng.
• Biện pháp khắc phục:
  • Kiểm tra xem tải có bị kẹt hoặc quá nặng không.
  • Kiểm tra động cơ và dây nối xem có bị ngắn mạch hay hư hỏng không.
  • Điều chỉnh lại các tham số liên quan đến dòng điện như tăng thời gian gia tốc và giảm tốc.
  • Kiểm tra cài đặt giá trị P.1, P.2 để đảm bảo chúng phù hợp với loại tải.

2. Lỗi “Overvoltage” (Quá áp)

• Nguyên nhân: Quá áp trên bus DC có thể xảy ra khi nguồn cấp điện bất ổn định hoặc do hệ thống tải có sự thay đổi đột ngột.
• Biện pháp khắc phục:
  • Kiểm tra điện áp nguồn cấp vào biến tần và đảm bảo nó nằm trong phạm vi cho phép.
  • Kiểm tra các thành phần bảo vệ quá áp, như điện trở xả, để đảm bảo chúng hoạt động tốt.
  • Điều chỉnh lại thời gian gia tốc và giảm tốc để giảm khả năng quá áp.

3. Lỗi “Undervoltage” (Thiếu áp)

• Nguyên nhân: Điện áp nguồn không đủ hoặc không ổn định, dẫn đến biến tần không hoạt động bình thường.
• Biện pháp khắc phục:
  • Kiểm tra lại nguồn cấp điện và các kết nối nguồn vào biến tần.
  • Đo điện áp và đảm bảo điện áp nguồn đáp ứng yêu cầu của biến tần.
  • Kiểm tra các bộ phận bảo vệ như cầu diot xem có bị hỏng hay không.

4. Lỗi “Overload” (Quá tải)

• Nguyên nhân: Biến tần bị quá tải do tải quá nặng hoặc điều chỉnh tham số không đúng.
• Biện pháp khắc phục:
  • Giảm bớt tải hoặc điều chỉnh tải sao cho phù hợp với công suất của biến tần.
  • Kiểm tra động cơ và dây dẫn xem có bị hỏng hoặc chạm vỏ không.
  • Kiểm tra cài đặt của các tham số bảo vệ quá tải và điều chỉnh nếu cần.

5. Lỗi “Flickering/Intermittent Display” (Màn hình nhấp nháy hoặc gián đoạn)

• Nguyên nhân: Có thể do sự cố phần cứng của biến tần hoặc dây nối lỏng lẻo.
• Biện pháp khắc phục:
  • Kiểm tra kết nối giữa màn hình và bo mạch, đảm bảo tất cả các dây cáp đều kết nối chắc chắn.
  • Kiểm tra nguồn cấp điện và hệ thống điều khiển có ổn định không.
  • Thực hiện một lần reset để khởi động lại hệ thống

6. Lỗi “Communication Error” (Lỗi giao tiếp)

• Nguyên nhân: Lỗi giao tiếp giữa biến tần và thiết bị điều khiển (PLC, HMI, v.v.).
• Biện pháp khắc phục:
  • Kiểm tra các dây cáp giao tiếp, đảm bảo kết nối chắc chắn và không bị hỏng.
  • Kiểm tra lại tham số giao tiếp trên biến tần (các cổng RS485, Modbus, v.v.).
  • Kiểm tra phần mềm điều khiển hoặc thiết bị PLC có tương thích với biến tần không.

7. Lỗi “Fan Failure” (Lỗi quạt làm mát)

• Nguyên nhân: Quạt làm mát của biến tần bị hỏng hoặc hoạt động không hiệu quả.
• Biện pháp khắc phục:
  • Kiểm tra quạt và đảm bảo nó không bị kẹt hoặc có vật cản trong quá trình quay.
  • Thay thế quạt làm mát nếu cần thiết.
  • Kiểm tra các cảm biến nhiệt độ để đảm bảo rằng biến tần không bị quá nhiệt.

8. Lỗi “Earth Fault” (Lỗi chạm đất)

• Nguyên nhân: Dây dẫn hoặc động cơ có thể bị chạm đất, gây ra lỗi này.
• Biện pháp khắc phục:
  • Kiểm tra tất cả các dây điện ngõ ra của biến tần và động cơ để đảm bảo không bị chạm đất.
  • Kiểm tra tình trạng của động cơ và cách điện xem có bị hỏng không.
  • Kiểm tra đất (grounding) của biến tần và các thành phần liên quan.

9. Lỗi “IGBT Overload” (Quá tải IGBT)

• Nguyên nhân: Bộ IGBT (Insulated Gate Bipolar Transistor) quá tải, thường do hoạt động ở công suất cao hoặc môi trường hoạt động không tối ưu.
• Biện pháp khắc phục:
  • Kiểm tra và giảm tải để đảm bảo rằng IGBT không bị quá tải.
  • Kiểm tra môi trường hoạt động của biến tần, đảm bảo thông gió tốt và nhiệt độ phù hợp.
  • Thay thế IGBT nếu cần thiết, đảm bảo linh kiện thay thế là chính hãng.

10. Lỗi “EEPROM Error” (Lỗi bộ nhớ EEPROM)

• Nguyên nhân: Lỗi trong bộ nhớ EEPROM của biến tần, có thể là do mất dữ liệu hoặc lỗi phần mềm.
• Biện pháp khắc phục:
  • Thực hiện reset lại bộ nhớ của biến tần.
  • Liên hệ với nhà sản xuất hoặc dịch vụ sửa chữa chuyên nghiệp để thay thế bộ nhớ EEPROM nếu cần.

Bảng mã Biến Tần Hitachi ( tham khảo )

Mã	Tên lỗi (theo manual)	Nguyên nhân/chú giải từ tài liệu	Gợi ý xử lý theo tài liệu
E01	Over-current event while at constant speed	Quá dòng khi chạy tốc độ không đổi; có thể do ngắn mạch ngõ ra, trục kẹt/tải nặng, hoặc đấu dây động cơ 2 cấp áp sai	Giảm tải/cởi kẹt cơ khí; kiểm tra đấu dây động cơ đúng cấp áp; nếu hay quá dòng khi khởi động/giảm tốc, tham khảo “accel/decel hold” để tránh trip do quá dòng khi khởi/giảm tốc.
E02	Over-current event during deceleration	Quá dòng trong giảm tốc (đặc thù giai đoạn decel)	Tăng thời gian giảm tốc hoặc dùng “deceleration hold” (A154/A155) để tránh quá dòng trong giảm tốc.
E03	Over-current event during acceleration	Quá dòng trong tăng tốc	Kéo dài thời gian tăng tốc; bỏ bớt tải; bật hạn chế quá tải (b021) và tinh chỉnh mức/độ dốc (b022/b025, b023/b026); cân nhắc tăng torque boost hoặc dùng V/f tự do khi phù hợp.
E04	Over-current event during other conditions	Quá dòng trong điều kiện khác; có thể do đặt DC braking quá cao, lỗi CT, hoặc nhiễu	Giảm A054 (lực hãm DC) nếu đặt quá cao; kiểm tra nguồn nhiễu/cảm biến dòng.
E05	Overload protection	Trip do quá tải bởi “electronic thermal” của biến tần	Kiểm tra và chỉnh mức bảo vệ nhiệt điện tử (b012/b013) theo động cơ/tải.
E06	Braking resistor overload protection	Quá tải điện trở thắng; khi tỷ lệ hoạt động BRD vượt ngưỡng đặt (b090) thì ngắt	Kiểm tra/thay BRD phù hợp và tham số b090; tối ưu chiến lược hãm để giảm tần suất nạp BRD.
E07	Over voltage protection	Quá áp DC bus do năng lượng tái sinh khi giảm tốc	Tăng thời gian giảm tốc (F003/A093…); bật “overvoltage suppression” (b130=01/02); hiệu chỉnh b134/b135; đặt b131 thấp hơn trong giới hạn cho phép.
E08	EEPROM error	Lỗi bộ nhớ EEPROM do nhiễu/nhiệt độ cao; cần kiểm tra lại dữ liệu tham số sau lỗi	Xác nhận các tham số vẫn đúng; nếu lặp lại, thực hiện khởi tạo theo hướng dẫn.
E09	Under-voltage error	Sụt áp DC bus dưới ngưỡng; có thể gây nóng động cơ/thiếu mô-men	Kiểm tra/cải thiện nguồn cấp (nâng dung lượng nguồn); cấu hình chế độ khởi động lại khi mất áp tức thời (b001…b011). Nếu trạng thái dưới áp kéo dài 40s, biến tần sẽ trip E09.
E10	CT (current transformer) error	Lỗi CT do nhiễu mạnh gần biến tần hoặc lỗi CT tích hợp	Giảm nhiễu (bố trí/đấu dây đúng), kiểm tra phần tử CT theo hướng dẫn.
E11	CPU error	Lỗi CPU tích hợp, biến tần ngắt ra tải	Tắt/bật lại nguồn; nếu còn tái diễn, khởi tạo và liên hệ bảo trì (thuộc nhóm “major failure”).
E12	External trip	Tín hiệu tại ngõ vào thông minh được cấu hình EXT gây trip	Kiểm tra cấu hình/ngõ vào EXT, liên động dừng khẩn, đấu dây.
E13	USP	Unattended Start Protection tác động khi có lệnh RUN lúc cấp nguồn	Bỏ lệnh RUN trước khi cấp nguồn hoặc tắt USP nếu ứng dụng cho phép.
E14	Ground-fault protection	Phát hiện chạm đất giữa ngõ ra biến tần và động cơ (bảo vệ thiết bị, không bảo vệ con người)	Kiểm tra cách điện cáp/động cơ, khắc phục chạm đất; thuộc nhóm “major failure”.
E15	Input over-voltage	Điện áp vào cao hơn định mức, phát hiện sau ~60 giây từ lúc cấp nguồn	Đo/đối chiếu điện áp nguồn với thông số; xử lý quá áp lưới trước biến tần.
E16	Instantaneous power failure	Mất nguồn > ~15 ms → trip; logic khởi động lại phụ thuộc B002/B001…	Thiết lập “Allowable under-voltage power failure time” (b002), chế độ restart (b001, b003…); lưu ý E09 sẽ xuất hiện nếu tình trạng dưới áp kéo dài 40s.
E20	Temperature error due to low cooling-fan speed	Lỗi nhiệt do tốc độ quạt làm mát thấp	Kiểm tra/ thay quạt làm mát, thông gió tủ.
E21	Inverter thermal trip / Temperature error	Nhiệt độ module công suất vượt ngưỡng → ngắt để bảo vệ	Cải thiện tản nhiệt, thông gió; giảm tải/chu kỳ làm việc.
E23	Gate array error	Lỗi truyền thông nội bộ giữa CPU và IC gate array; thuộc “major failure”	Tắt/bật nguồn; nếu vẫn lỗi, khởi tạo/kiểm tra phần cứng.
E24	Phase failure detection / Phase loss input protection	Mất một pha nguồn 3-pha vào biến tần	Kiểm tra đủ 3 pha, cầu dao/aptomat/đấu nối.
E25	Main circuit error	Lỗi mạch lực (xếp vào “major failure”)	Ngắt nguồn, kiểm tra phần cứng mạch lực; cần kỹ thuật viên chuyên môn.
E30	IGBT error	Quá dòng tức thời trên IGBT → alarm và cắt ngõ ra; E30 thuộc nhóm cần cắt nguồn để reset	Tắt/bật lại nguồn; nếu tái diễn, kiểm tra ngắn mạch ngõ ra/IGBT/ tải.
E35	Thermistor error	Thermistor đấu vào [TH]–[CM1] báo quá nhiệt; hoặc do cấp DC24V sai vào ngõ [5] cấu hình thermistor	Kiểm tra cấu hình C005/ngõ vào [5], cảm biến/đấu dây thermistor.
E38	Low-speed overload protection	Bảo vệ quá tải tốc độ thấp (nhóm cùng E05 trong xuất mã cảnh báo)	Giảm tải ở dải tốc độ thấp; kiểm tra cài đặt bảo vệ quá tải.
E43	Invalid instruction (Easy Sequence)	Chương trình Easy Sequence chứa lệnh không hợp lệ / PRG chưa nạp khi bật PRG terminal	Sửa mã ESQ: loại bỏ lệnh không hợp lệ, nạp chương trình trước khi kích PRG.
E44	Nesting count error (Easy Sequence)	Lồng FOR/NEXT quá 8 cấp	Giảm mức lồng lệnh, chỉnh cấu trúc vòng lặp.
E45	Execution error 1 (Easy Sequence)	Thiếu lệnh mở/đóng khối tại điểm nhảy; tràn số/chia 0; CHG/MON PARAM tham chiếu sai…	Sửa điểm GO TO/khối lệnh; sửa tính toán; tham số đúng phạm vi & cho phép khi đang chạy.
E60	Option error (DeviceNet – bus-off/timeout)	Mất kết nối/timeout khi điều khiển qua DeviceNet; biến tần ngắt ra theo P045/P048	Kiểm tra bus DeviceNet, dây/đầu nối, cấu hình thời gian/điều kiện trip của option.
E61	Option error (duplicated MAC ID)	Trùng địa chỉ MAC ID trên mạng DeviceNet	Cấu hình lại MAC ID cho từng thiết bị trong mạng.
E69	Option error (inverter–option comm. error)	Timeout truyền thông giữa biến tần và bo DeviceNet	Kiểm tra dây/cổng cắm option, nguồn option, ghép nối.
E80	Encoder disconnection	Đứt dây encoder, lỗi kết nối/encoder, hoặc dùng encoder không hỗ trợ line-driver	Kiểm tra dây encoder, chọn encoder đúng chuẩn (line-driver) theo yêu cầu.

CÔNG TY CHÚNG TÔI CAM KẾT ĐẢM BẢO CHẤT LƯỢNG KHI SỬA CHỮA BIẾN TẦN TẦN GIA

• ♦ Quy trình thực hiện sửa chữa tần số bạch huyết từ khâu tiếp nhận kiểm tra > báo giá > tiến hành sửa chữa.
• ♦ Bảo đảm linh kiện chính hãng mới 100% từ hãng sản xuất, thay thế linh kiện chính hãng trong sửa chữa tần số có tầm ảnh hưởng quan trọng đến tuổi thọ và công suất của cơ sở đến động sản xuất của nhà máy .
• ♦ Vệ sinh bo mạch truyền tần hoàn toàn miễn phí , biến tần không được làm sạch dẫn đến bụi bẩn xung quanh làm việc nóng động cơ là nguyên nhân gián đoạn cho các tổn hại khác.
• ♦ Kiểm tra tần số miễn phí khi sửa chữa tần số tại công ty chúng tôi (kiểm tra sữa chữa miễn phí khi sửa chữa, kiểm tra không sửa chữa cũng không tính phí kiểm tra tần số phổ >> tất cả các loại máy tần số được kiểm tra trạng thái đều được miễn phí tại công ty của tôi).
• ♦ Nhận được báo giá sửa chữa : đồng ý báo giá được trao đổi nếu khách hàng đồng ý chúng tôi mới tiến hành sửa chữa, kiểm tra xong không sửa chữa chúng tôi sẽ không thu bất kỳ khoản tiền phụ thu nào.

TRAN GIA AUTOMATION chuyên cung cấp + sửa chữa và đưa ra bảng mã lỗi đầy đủ và chi tiêt nhất dành cho mọi dòng biến tần

Chúng tôi chuyên Sửa biến tần của các hãng như :  sửa Biến tần ABB, sửa Biến tần Simens,sửa  Biến tần Yaskawa, sửa Biến tần Delta, sửa Biến tần LS, sửa Biến tần INVT, sửa Biến tầnMitsubishi, sửa Biến tần Cutes, sửa Biến tần Lenze, sửa Biến tần Omron, sửa Biến tần Powtech, sửa Biến tần Shihlin, sửa Biến tần Teco, sửa Biến tần Toptech,Biến tần Vacon, sửa Biến tần Toshiba, Biến tần Danfoss, Biến tần Simens, sửa Biến tần Emerson(Control technique), sửa Biến tầnSchindler(Telemecannique),sửa  Biến tần TMEIC,sửa  Biến tần RM5G (Rhymebus), sửa Biến tần KEB, sửa Biến tần Powtran, sửa biến tần Huyndai, sửa Biến tần Innovance, sửa biến tần Senlan, sửa biến tần Hoplip, sửa biến tần ENC, sửa biến tần Kinco, sửa Biến tần SUNYE, sửa Biến tần XINJE,sửa Biến tần  KEWO, sửa Biến tần FULLING,sửa Biến tần  QIROD, sửa Biến tần AMB, sửa Biến tần MBK, sửa Biến tần KINGVTY, sửa Biến tần DELIXI, sửa Biến tần KINCO, sửa Biến tần ENC, sửa Biến tần CHZIRI, sửa Biến tần FOLIIN, sửa Biến tần GTAKE, sửa Biến tần SUNFAR …

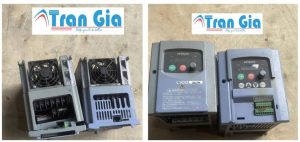

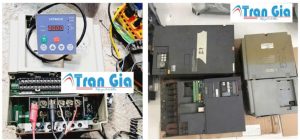

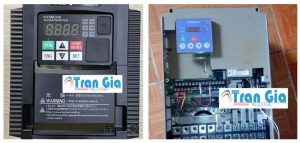

Hình ảnh một số biến tần  đang được sửa chữa tại Trần Gia Automation
