TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng. Và cũng là Công Ty Sửa Màn hình Delta Màn hình không lên nguồn, Không Lên hình với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình hmi và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Các trường hợp cần sửa màn hình HMI ngay tránh ảnh hưởng đến quá trình sản xuất

• Màn hình cảm ứng HMI bị nứt, vỡ
• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI hiển thị mờ
• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI hiển thị bị chấm đen
• Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn
• Màn hình  bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC
• Nứt, vỡ màn hình HMI
• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.

Sửa chữa HMI và màn hình cảm ứng công nghiệp Bị ố Nhìn không rõ, Màn Cảm ứng Bị Loạn

Trong hệ thống điều khiển, giám sát và thu thập dữ liệu SCADA trong công nghiệp, Màn hình HMI hay còn gọi là màn hình cảm ứng HMI là một thiết bị đóng vai trò quan trọng nhất. Nó giúp người vận hành có thể giám sát mọi hoạt động và nhập liệu của hệ thống máy móc công nghiệp. Tuy nhiên chúng thường có giá rất cao và được bảo bệ bản quyền bởi các nhà cung cấp máy móc bằng Password/ chống Upload, hoặc nhiều trường hợp không thể chuyển đổi hay thay thế được…Do vậy, việc sửa chữa HMI để giảm chi phí là điều rất quan trọng.

Màn hình HMI là gì?

Màn hình HMI viết tắt của Human Machine Interface, là một dạng thiết bị có thể lập trình được sử dụng để hiển thị, điều khiển, giám sát, nhập liệu,…và kết nối với các thiết bị khác trong hệ thống như : PLC, Servo, Biến tần, Đồng hồ nhiệt, …giúp người vận hành dễ dàng kiểm soát và theo dõi quá trình hoạt động của máy móc, thiết bị.

Cấu tạo của màn hình hmi

Màn hình cảm ứng HMI thường được cấu tạo bởi các bộ phận sau:

• Bo nguồn
• Bo CPU
• Bo giao tiếp truyền thông
• Phần hiển thị LCD
• Phần cảm ứng hay còn gọi là tấm cảm ứng
• Các môđun mở rộng khác,…

Nguyên nhân và cách xử lý màn hình HMI, Sửa Màn hình Công Nghiệp Bị ố Nhìn không rõ, Màn Cảm ứng Bị Loạn

1. Màn hình HMI bị ố, nhìn không rõ

Nguyên nhân:

• Tấm LCD bị xuống cấp sau thời gian dài sử dụng.

• Đèn nền (backlight) hỏng hoặc suy giảm độ sáng.

• Màn hình bị ẩm, hơi nước xâm nhập làm loang màu, mờ đục.

• Lỗi bo mạch hiển thị làm tín hiệu hình ảnh không ổn định.

Cách xử lý:

• Vệ sinh và sấy khô nếu do ẩm hoặc bụi bẩn.

• Kiểm tra và thay đèn nền khi ánh sáng yếu.

• Thay mới tấm LCD nếu xuất hiện vết ố loang rộng, không thể phục hồi.

• Trường hợp lỗi bo hiển thị → cần kiểm tra, sửa hoặc thay linh kiện trên mainboard.

2. Màn hình cảm ứng HMI bị loạn, thao tác không chính xác

Nguyên nhân:

• Tấm cảm ứng bị mòn, chai sau nhiều năm sử dụng.

• Lỗi đường truyền tín hiệu hoặc bo mạch điều khiển cảm ứng.

• Cáp kết nối cảm ứng – mainboard lỏng hoặc hỏng.

• Bề mặt cảm ứng bám bụi, dầu, tạp chất gây nhiễu tiếp xúc.

Cách xử lý:

• Vệ sinh kỹ bề mặt cảm ứng bằng dung dịch chuyên dụng.

• Thử hiệu chỉnh lại cảm ứng (nếu màn hình hỗ trợ chức năng calibrate).

• Kiểm tra cáp kết nối, thay mới khi bị lỏng hoặc đứt.

• Thay tấm cảm ứng mới nếu tình trạng loạn cảm ứng kéo dài.

• Trường hợp nặng → cần sửa bo mạch cảm ứng.

Lỗi khác thường gặp phải ở màn hình HMI

– Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
– Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
– Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
– Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
– Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Cách kiểm tra màn hình HMI tại nhà

Khi gặp phải tình trạng màn hình HMI không lên nguồn: Điều đầu tiên cần làm là xác định nguyên nhân của vấn đề. Việc này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu chi phí sửa chữa. Dưới đây là hướng dẫn chi tiết về cách sửa chữa màn hình HMI Omron không lên nguồn.

Kiểm tra nguồn điện màn hình HMI : Nguồn điện là yếu tố đầu tiên cần kiểm tra khi màn hình HMI không lên nguồn, nên sử dụng đồng hồ đo điện để kiểm tra xem nguồn điện cấp cho màn hình HMI có ổn định và đủ điện áp hay không. Nếu phát hiện nguồn điện không ổn định hoặc không đủ điện áp, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
Kiểm tra bo mạch chủ màn hình HMI: Bo mạch chủ là thành phần quan trọng nhất trong màn hình HMI. Nếu bo mạch chủ bị hỏng, màn hình sẽ không hoạt động, cần kiểm tra kỹ lưỡng bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode và tranzitor.
Kiểm tra màn hình LCD màn hình HMI: Màn hình LCD cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới để khắc phục lỗi.
Kiểm tra kết nối; Các dây kết nối giữa màn hình HMI và các thiết bị khác cũng có thể gây ra lỗi không lên nguồn. Hãy kiểm tra các dây kết nối xem có bị lỏng, gãy hoặc đứt hay không. Nếu phát hiện lỗi, hãy thay thế dây kết nối mới hoặc sửa chữa chỗ bị lỗi.

Xác định nguyên nhân và cách khắc phục lỗi màn hình HMI không hoạt động: Việc xác định nguyên nhân chính xác là rất quan trọng trong quá trình sửa chữa. Dưới đây là một số nguyên nhân phổ biến và cách khắc phục tương ứng.

Sửa chữa màn hình cảm ứng HMI Lỗi nguồn: Lỗi nguồn là nguyên nhân thường gặp nhất khi màn hình HMI không lên nguồn. Để khắc phục, cần kiểm tra nguồn điện cấp cho màn hình HMI bằng đồng hồ đo điện. Nếu nguồn điện không ổn định, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
Sửa chữa màn hình cảm ứng HMI Lỗi bo mạch chủ: Nếu bo mạch chủ bị hỏng, cần kiểm tra kỹ lưỡng để phát hiện các dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Nếu phát hiện lỗi, có thể thử sửa chữa hoặc thay thế bo mạch chủ mới.
Sửa chữa màn hình cảm ứng HMI Lỗi màn hình LCD: Màn hình LCD có thể bị hỏng do nhiều nguyên nhân khác nhau, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới.
Sửa chữa màn hình cảm ứng HMI Lỗi phần mềm: Lỗi phần mềm cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn => có thể thử cài đặt lại phần mềm cho màn hình HMI để khắc phục lỗi phần mềm, có thể tải phần mềm mới từ website của nhà sản xuất hoặc sử dụng đĩa cài đặt đi kèm.

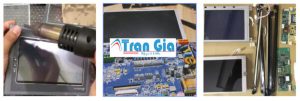

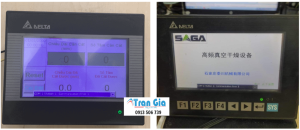

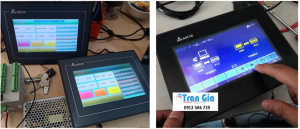

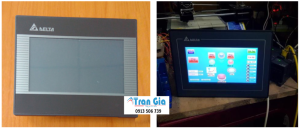

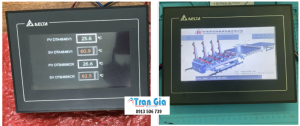

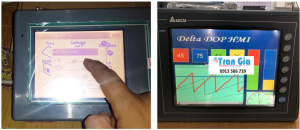

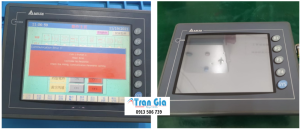

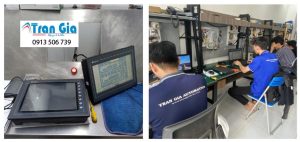

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Dịch vụ của TRAN GIA Sửa Màn hình

-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …

– Sửa chữa màn hình Xtop, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, TRẦN GIA sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Dưới đây là một số thiết bị TRẦN GIA đang trong quá trình sửa chữa- Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

– Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa nguồn PLC, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất.

Dịch vụ lắp đặt sửa chữa TRAN GIA bao gồm

– Sửa chữa, khôi phục các bo mạch điện tử : Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).
