TRAN GIA Automation chuyên cung cấp màn hình MCGS chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Công ty sửa chữa màn hình MCGS Màn hình không lên nguồn, Không Lên hình, Mất Nguồn, cháy Board Mạch bảo hành toàn quốc . Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)
• Mạch cấp nguồn (Power board)
• Mạch xử lý tín hiệu cảm ứng, hiển thị
• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Các dòng màn hình MCGS chúng tôi tiếp nhận sửa

• MCGS TPC Series: TPC7062, TPC7062KX, TPC7062T, TPC1061, TPC1561…

• MCGS TS Series: TS6100, TS6101, TS8100, TS8101…

• MCGS MT Series: MT6050, MT6070, MT6100, MT8100…

• MCGS iPanel / iTouch Series: iPanel 7 inch, 10 inch, 15 inch.

• MCGS Embedded HMI: các dòng màn hình tích hợp PLC.

• Các model đời cũ và đời mới khác (chúng tôi đều có linh kiện thay thế và giải pháp sửa chữa).

 Nhận xử lý các lỗi thường gặp:

• Mất nguồn, không khởi động.

• Màn hình bị ố vàng, mờ, sọc ngang/dọc.

• Cảm ứng liệt, bấm không ăn.

• Nhấp nháy, mất hiển thị.

• Cháy board mạch, hỏng IC nguồn.

 Với đội ngũ kỹ thuật kinh nghiệm, linh kiện thay thế chính hãng, Trần Gia Automation cam kết sửa nhanh – đúng bệnh – bảo hành uy tín.

Hướng khắc phục màn hình MCGS Màn hình không lên nguồn, Không Lên hình, Mất Nguồn, cháy Board Mạch

1. Màn hình MCGS không lên nguồn / mất nguồn

Nguyên nhân

• Nguồn điện cấp không ổn định hoặc sai điện áp (ví dụ cấp nhầm 220VAC thay vì 24VDC).

• Cầu chì bảo vệ trên board nguồn bị đứt.

• Hỏng IC nguồn, tụ lọc, diode chỉnh lưu.

• Board mạch bị ẩm, oxy hóa dẫn đến chập mạch.

Cách khắc phục:

• Dùng đồng hồ đo điện áp tại cổng cấp nguồn để kiểm tra (thường là 24VDC).

• Kiểm tra và thay cầu chì bảo vệ nếu bị đứt.

• Nếu hỏng mạch nguồn → thay IC nguồn, tụ lọc, hoặc diode hỏng.

• Làm sạch và sấy khô board mạch nếu bị ẩm.

• Trường hợp board cháy nặng → thay board nguồn mới.

2. Màn hình MCGS có nguồn nhưng không lên hình (đen toàn bộ hoặc sáng nền mờ)

Nguyên nhân

• Đèn nền (backlight LED/CCFL) hỏng → màn hình chỉ sáng mờ hoặc tối đen.

• Tấm LCD hỏng hoặc nứt.

• Cáp tín hiệu LCD – mainboard lỏng, đứt.

• IC điều khiển LCD hoặc chip xử lý hình ảnh chết.

Cách khắc phục:

• Rọi đèn pin vào màn hình: nếu thấy nội dung mờ → hỏng đèn nền, cần thay backlight.

• Nếu không thấy gì → đo và kiểm tra cáp tín hiệu LCD, thay cáp mới nếu cần.

• Với LCD nứt hoặc chết điểm ảnh nhiều → thay LCD mới.

• Nếu IC driver chết → thay IC điều khiển (yêu cầu kỹ thuật cao).

3. Màn hình MCGS cháy board mạch

Nguyên nhân

• Nguồn cấp quá áp, đấu nhầm điện áp.

• Sét lan truyền hoặc xung điện lớn từ hệ thống.

• Linh kiện công suất (MOSFET, IC nguồn) chập gây cháy mạch.

• Môi trường ẩm dẫn đến phóng điện, đoản mạch.

Cách khắc phục:

• Kiểm tra bo mạch, xác định linh kiện cháy nổ.

• Thay thế các linh kiện hỏng: IC nguồn, MOSFET, tụ, diode…

• Vệ sinh và làm sạch toàn bộ mạch, hàn lại đường mạch bị cháy nếu còn cứu được.

• Nếu board cháy quá nặng → giải pháp tối ưu là thay nguyên board mạch.

4. Phòng ngừa sự cố tái diễn

• Luôn sử dụng nguồn chuẩn 24VDC ổn định (dùng thêm bộ nguồn công nghiệp cách ly chống nhiễu).

• Trang bị aptomat, chống sét lan truyền cho tủ điện.

• Không để màn hình hoạt động ở môi trường ẩm ướt, bụi bẩn.

• Vệ sinh & kiểm tra định kỳ để phát hiện sớm linh kiện có dấu hiệu quá nhiệt, phồng tụ.

Các bước Kiểm tra và sửa chữa các thành phần chính của màn hình HMI MCGS

Kiểm tra nguồn điện : Sử dụng đồng hồ đo điện để kiểm tra nguồn điện cấp cho màn hình HMI. Kiểm tra xem điện áp đầu vào có đúng với thông số kỹ thuật của màn hình hay không. Nếu không đúng, bạn cần thay thế nguồn điện.

Kiểm tra bo mạch chủ: Nhìn kỹ bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch, hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode, tranzitor. Kiểm tra các đường dẫn trên bo mạch chủ xem có bị hở, đứt, hoặc bị oxy hóa.

Kiểm tra màn hình LCD: Kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Kiểm tra xem các dây kết nối với màn hình LCD có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình LCD xem có bị gãy, oxi hóa, hay bị bẩn.

Kiểm tra các thiết bị kết nối: Kiểm tra các dây kết nối giữa màn hình HMI và các thiết bị khác xem có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình HMI và các thiết bị khác xem có bị gãy, oxi hóa, hay bị bẩn.

Thay thế linh kiện cho màn hình HMI MCGS

Thay thế nguồn điện : cần chắc chắn rằng nguồn điện mới tương thích với thông số kỹ thuật của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo nguồn điện cũ và lắp đặt nguồn điện mới. Kiểm tra kỹ các dây nguồn và các kết nối để đảm bảo an toàn.

Thay thế bo mạch chủ:  cần chắc chắn rằng bo mạch chủ mới tương thích với model của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo bo mạch chủ cũ và lắp đặt bo mạch chủ mới. Kiểm tra kỹ các kết nối và các dây cáp.

Thay thế màn hình LCD:  cần chọn màn hình LCD mới có cùng kích thước và độ phân giải với màn hình cũ. Cắt nguồn điện cấp cho màn hình HMI. Tháo màn hình LCD cũ và lắp đặt màn hình LCD mới. Kiểm tra kỹ các kết nối và các dây cáp.

Thay thế các thiết bị kết nối:  cần chọn các thiết bị kết nối mới tương thích với màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo thiết bị kết nối cũ và lắp đặt thiết bị kết nối mới. Kiểm tra kỹ các kết nối để đảm bảo an toàn.

Bảng mã lỗi màn hình MCGS

Mã lỗi / Trạng thái	Ý nghĩa / Triệu chứng	Nguyên nhân thường gặp	Hướng khắc phục
0	Giao tiếp bình thường	Hệ thống ổn định, không có sự cố	Không cần xử lý
−5	Lỗi trả về từ kênh	Quá tải địa chỉ hoặc kênh giao tiếp cấu hình sai	Giảm số địa chỉ, kiểm tra lại cấu hình kênh
−8	Lỗi giao tiếp (Communication Error)	Địa chỉ thiết bị vượt quá mức cho phép hoặc sai cấu hình driver	Kiểm tra cấu hình thiết bị, giảm số lượng tag
Timeout Error	Hết thời gian chờ khi đọc/ghi dữ liệu	PLC không trả lời, dây tín hiệu lỏng, tốc độ baud sai	Kiểm tra kết nối PLC, cấu hình cổng COM, baudrate
Invalid Address	Địa chỉ không hợp lệ	Gõ sai địa chỉ vùng nhớ PLC, vượt ngoài vùng cho phép	Kiểm tra lại địa chỉ trong PLC và MCGS
Data Error	Dữ liệu trả về không đúng	PLC gửi dữ liệu lỗi, xung đột truyền thông	Reset lại PLC/HMI, kiểm tra driver truyền thông
Checksum Error	Lỗi kiểm tra gói tin	Nhiễu đường truyền RS232/RS485	Dùng dây chống nhiễu, nối mass, kiểm tra cáp tín hiệu
Mất nguồn	Màn hình tắt hoàn toàn, không sáng	Nguồn cấp sai áp, IC nguồn hỏng, cầu chì cháy	Kiểm tra nguồn 24VDC, thay IC nguồn/tụ/cầu chì
Không lên hình	Có nguồn nhưng không hiển thị	Hỏng LCD, hỏng đèn nền, lỏng cáp tín hiệu	Thay LCD/backlight, vệ sinh & cắm lại cáp
Màn hình ố vàng/mờ	Hình ảnh nhòe, loang màu	LCD lão hóa, tấm polarizer hỏng, đèn nền yếu	Thay đèn nền hoặc thay LCD mới
Cảm ứng liệt/loạn	Bấm không ăn hoặc nhảy loạn	Tấm cảm ứng hỏng, cáp cảm ứng lỏng, IC touch chết	Thay tấm cảm ứng hoặc IC cảm ứng
Cháy board mạch	Có mùi khét, không hoạt động	Cắm nhầm nguồn AC/DC, xung điện, linh kiện công suất cháy	Thay board mạch hoặc linh kiện công suất

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình Màn hình HMI MCGS

– Tấm cảm ứng, mặt cảm ứng màn hình HMI : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI
– Board truyền thông màn hình HMI : Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet

– Sửa chữa màn hình HMI  bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…

– Sửa chữa màn hình HMI bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt

– Sửa chữa màn hình HMI bị lỗi kết nối với các thiết bị khác

– Màn hình HMI bị mất nguồn, hư nguồn Và một số các lỗi khác

Nhận sửa chữa màn hình HMI MCGS bị các lỗi như

• Lỗi do cảm ứng, cảm ứng bị kém nhạy, bị lệch cảm ứng, bị hỏng hoàn toàn cảm ứng.
• Sửa  màn hình HMI MCGS Lỗi do lên nguồn, mất nguồn, có nguồn cấp mà màn hình không thấy tín hiệu.
• Lỗi nổ tụ, hư tụ, hư linh kiện điện trở….
• Lỗi truyền thông: không truyền thông được với PLC, cáp ok hết, cài đặt ok hết nhưng lại không truyền thông được.
• Vi xử lý bị hư, tốc độ xử lý rất chậm gần như bị hư CPU.
• Hư LCD hiển thị, Màn hình hiển thị bị loang, bị chết 1 điểm hay nhiều điểm, không lên màn hình luôn, trầy rước, nát màn hình.
• Sửa  màn hình HMI MCGS  Mất chương trình hoặc có chương trình nhưng muốn lấy chương trình làm dự phòng hay đổ qua con mới.
• Màn hình HMI MCGS  Mất chương trình luôn không cách nào lấy lại, chúng tôi có đội ngũ kỹ sư khảo sát và viết lại chương trình mới.
• Các linh kiện, phụ kiện màn hình chính hãng . Bảo hành 6 tháng – hư hỏng đổi mới. Chất lượng linh kiện đạt tiêu chuẩn quốc tế. Lắp đặt, sửa chữa, thay thế tại Nhà máy.

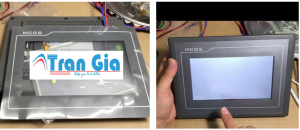

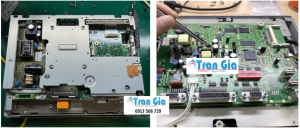

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn Hình HMI công nghiệp

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn Trần Gia Công ty sửa chữa màn hình MCGS Màn hình không lên nguồn, Không Lên hình, Mất Nguồn, cháy Board Mạch bảo hành toàn quốc

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa Chữa màn hình HMI Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
