Bảng mã lỗi liên quan của biến tần Shihlin

Lỗi	Kí hiệu màn hình	Nguyên nhân	Cách khắc phục
1. Không lên nguồn	___	–         Lỏng dây nguồn –         Hư cầu diot –         Điện áp nguồn quá thấp.	–         Kiểm tra ngõ vào đã siết chặt hay chưa? –         Đo điện áp nguồn. –         Thay cầu diot. –         Nối lại đường mạch. –         Cải thiện điện áp nguồn.
2. ERROR		–         Điện áp nguồn quá thấp .–         Kết nối giữa màn hình và bo mạch thất bại. –         CPU hoạt động sai. –         Chức năng reset “RES” đang được bật. –         Mạch bên trong bị hỏng.	–         Đo điện áp nguồn. –        Cải thiện điện áp nguồn. –         Cắm chặt lại màn hình và bo điều khiển. –         Kiểm tra dây cáp kết nối có bị hỏng hay không? –         Tắt nguồn mở lại biến tần. –         Chân RES có bị kích không? Ngắt chân RES –         Kết nối lại màn hình và mạch điều khiển.
3. OC0- Quá dòng khi dừng		–         Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.	–         Reset biến tần, tháo động cơ ra khỏi biến tần –         Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại. –         Kiểm tra thời gian tăng tốc P.7 và thời gian giảm tốc –         P.8, nếu quá ngắn thì cần tăng lên. –         Kiểm tra dây điện kết nối và động cơ –         Kiểm tra xem tải có tăng đột ngột hay không?
4. OC1- Quá dòng khi tăng tốc
5. OC2- Quá dòng ở tốc độ không đổi
6. OC3- Quá dòng khi giảm tốc
7. OV0- Quá áp khi dừng		–         Quá áp DC bus khi dừng.–         Quá áp giữa chân P và N.	–         Kiểm tra điện trở xả xem có lỏng hay đứt dây điện không? –         Kiểm tra chân +/P và chân PR có bị lỏng không? –         Kiểm tra đo giá trị điện trở xả. –         Kéo dài thời gian tăng giảm tốc. –         Kiểm tra lại giá trị P.30(06-05) và P.70(06-06) xem đã hợp lý chưa? –         Reset biến tần, tháo động cơ ra khỏi biến tần và cho biến tần chạy lại. –         Kiểu dừng là dừng tự do hay dừng giảm tốc.
8. OV1- Quá áp khi tăng tốc
9. OV2-Quá áp ở tốc độ không đổi
10. OV3Quá áp khi giảm tốc
11. THT/NTC- IGBT quá tải		–         Relay nhiệt của module IGBT bị kích hoạt do IGBT quá tải. –         Nhiệt độ của IGBT quá cao.	–         Tránh tình trạng biến tần hoạt động quá lâu khi biến tần trong tình trạng quá tải.–         Giảm nhiệt độ môi trường và cải thiện điều kiện không khí.
12. THN – Motor quá tải		–         Relay nhiệt bị kích hoạt khi động cơ hoạt động quá tải.	–         Kiểm tra xem tải có nặng quá hay có kẹt không? –         Kiểm tra tình trạng động cơ, cho chạy và đo dòng không tải. –         Kiểm tra lại P.9 (06-00) – dòng cho rơ le điện tử – đã cài hợp lý chưa? –         Giảm tải. –         Kiểm tra xem quạt biến tần có chạy bình thường hay không? –         Kiểm tra như lỗi THT
13. OHTRơ le nhiệt bên ngoài kích hoạt		–         Tín hiệu kích hoạt báo lỗi từ bên ngoài biến tần	–         Kiểm tra giá trị dòng rơ le ngoài và Motor xem đã phù hợp chưa –         Giảm bớt tải
14. EEP – Bộ nhớ bị lỗi		–         Bộ nhớ ROM bị lỗi	–         Gửi về nhà sản xuất
15. OLS – Động cơ quá tải		–         Tải nối với động cơ quá nặng.	–         Kiểm tra tải, động cơ –         Giảm tải. –         Kiểm tra và tăng giá trị P22.
16. SCP- Quá dòng		–         Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.	–         Tháo động cơ ra khỏi biến tần, kiểm tra ngắn mạch biến tần; kiểm tra ngắn mạch động cơ.–         Reset biến tần và cho biến tần chạy lại.
17. OL2- Quá tải bất thường		–         Tải quá nặng –         Giá trị P155 (06-08) và P156 (06-09) chưa hợp lí	–         Giảm bớt tải –         Kiểm tra lại thông số quá momen P155 (06-08) và P156 (06-09)
18. AErr- Chân 3-5 hoặc chân  4-5 bất thường		–         Chân tín hiệu 3-5 hoặc 4-5 bất thường	–         Kiểm tra thông số 02-24 hoặc P184.
19. PIDE- PID bất thường		–         Công suất biến tần và động cơ không đủ –         Giá trị PID cài đặt và phản hồi chưa hợp lí –         Lỗi thiết bị ngoại vi	–         Nâng công suất biến tần và động cơ –         Kiểm tra giá trị của bộ tăng tín hiệu phản hồi PID (PID feel-back signal Gain) –         Kiểm tra thiết bị phản hồi bên ngoài (như cảm biến,…) và mạch điện.
20. GF- Ngõ ra chạm đất	GF	–         Lỗi ngõ ra biến tần chạm đất	–         Kiểm tra dây điện ngõ ra biến tần đảm bảo không bị ngắn mạch, chạm đất. –         Kiểm tra đảm bảo cuộn dây động cơ không bị chạm vỏ.
21. LF3 pha ngõ ra bất thường	LF	–         3 pha ngõ ra bất thường	–         Tháo dây động cơ và cho chạy không tải để kiểm tra ngõ ra biến tần. –         Kiểm tra các chân U V W của biến tần, đảm bảo được kết nối chắc chắn đến động cơ.
22. EbE- Lỗi bo mở rộng	EbE1EbE2   EbE3	–         Báo lỗi bo mở rộng của biến tần không bình thường	–         Kiểm tra card mở rộng hư hỏng –         Kiểm tra đảm bảo các bo mở rộng được kết nối chắc chắn
23. dPF- Lỗi nguồn động lực mạch chính	dPF	–         Nguồn động lực cung cấp cho bo mạch chính bất thường	–         Kiểm tra nguồn động lực hoặc liên hệ với nhà sản xuất.

Những lỗi thường gặp ở biến tần Shihlin

Sửa lỗi Pid ở biến tần Shihlin

Mã báo lỗi: Pid

Mô tả lỗi:

PID, PIDE

Báo lỗi chức năng PID

1. Công suất động cơ và biến tần không đủ đáp ứng cho hệ thống.
2. Giá trị PID mục tiêu hoặc giá trị PID phản hồi được cài đặt không phù hợp.
3. Lỗi thiết bị ngoại vi như cảm biến, chiết áp, dây tín hiệu bị nhiễu, …
4. Tín hiệu phản hồi không được kết nối hoặc bị ngắt kết nối trong quá trình điều khiển PID

Hướng dẫn kiểm tra:

– Thay thế biến tần và động cơ công suất cao hơn, đảm bảo đủ đáp ứng cho hệ thống.

– Kiểm tra cài đặt thông số độ lợi phản hồi và cài đặt lại giá trị mục tiêu theo giá trị phản hồi.

-Kiểm tra các thiết bị phản hồi ngoại vi, đảm bảo vẫn hoạt động tốt: cảm biến, chiết áp, dây tín hiệu, …

Cách khắc phục lỗi:

– Thực hiện kiểm tra nguyên nhân và khắc phục theo các bước hướng dẫn.

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tần Trần Gia Automation để được tư vấn giải pháp phù hợp.

Sửa lỗi CPu ở biến tần Shihlin

Mã báo lỗi: CPu

Mô tả lỗi:

Báo lỗi CPU

Nhiễu điện từ ngoại vi nghiêm trọng

Hướng dẫn kiểm tra:

– Kiểm tra và giảm nhiễu từ các thiết bị ngoại vi.

– Kiểm tra và khắc phục nối đất của hệ thống.

– Kiểm tra và khắc phục nhiễu nguồn điện.

Cách khắc phục lỗi:

– Thực hiện kiểm tra nguyên nhân và khắc phục theo các bước hướng dẫn.

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tầnTrần Gia Automation để được tư vấn giải pháp phù hợp.

Sửa lỗi OLS ở biến tần Shihlin

Mã báo lỗi: OLS

Mô tả lỗi:

Báo lỗi động cơ bị quá tải

Hướng dẫn kiểm tra:

– Giảm tải cho động cơ

– Tăng giá trị của 06-01 (P.22)

Cách khắc phục lỗi:

– Thực hiện kiểm tra nguyên nhân và khắc phục theo các bước hướng dẫn.

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tần Trần Gia Automation để được tư vấn giải pháp phù hợp.

Sửa lỗi SCP ở biến tần Shihlin

Mã báo lỗi: SCP

Mô tả lỗi:

Báo lỗi biến tần ngắn mạch ngõ ra

1. Động cơ bị ngắn mạch giữa các pha do chạm chập dây dẫn, cháy cuộn dây motor, …
2. Ngõ ra biến tần bị ngắn mạch do chạm chập, hư hỏng module công suất.
3. Biến tần cảnh báo lỗi ngắn mạch không chính xác, do bị nhiễu điện từ bên ngoài.

Hướng dẫn kiểm tra:

– Tháo dây động cơ ra khỏi biến tần, kiểm tra dây dẫn có bị chạm chập không, kiểm tra động cơ có bị ngắn mạch giữa các pha không ? (do cháy cuộn dây, chạm chập trong hộp đấu nối điện trên động cơ)

– Kiểm tra ngõ ra biến tần có bị ngắn mạch không ? (sau khi tháo động cơ)

– Có thể nguồn điện bị nhiễu hoặc dâp cáp nguồn motor bị nhiễu. Kiểm tra giảm nhiễu, reset và cho biến tần chạy lại.

Cách khắc phục lỗi:

– Thực hiện kiểm tra nguyên nhân và khắc phục theo các bước hướng dẫn.

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tần Trần Gia Automation để được tư vấn giải pháp phù hợp.

Sửa lỗi CPr ở biến tần Shihlin

Mã báo lỗi: CPr

Mô tả lỗi:

Báo lỗi chương trình CPU của biến tần

– Kiểm tra giắc cắm giữa các bo mạch đảm bảo chắc chắn.

– Kiểm tra cài đặt thông số phù hợp.

– Kiểm tra giảm nhiễu nguồn và thiết bị ngoại vi.

Cách khắc phục lỗi:

– Thực hiện kiểm tra nguyên nhân và khắc phục theo các bước hướng dẫn.

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tầnTrần Gia Automation để được tư vấn giải pháp phù hợp.

Sửa lỗi PTC ở biến tần Shihlin

Mã báo lỗi: PTC

Mô tả lỗi:

Báo lỗi động cơ bị quá nhiệt, quá nóng

Hướng dẫn kiểm tra:

– Giảm tải cho động cơ.

– Kiểm tra, cài đặt lại thông số 06-16 (P.534)

– Động cơ chạy tốc độ quá thấp, quạt giải nhiệt không đủ làm mát động cơ.

– Cải thiện tốc độ, cải thiện giải pháp làm mát động cơ.

Cách khắc phục lỗi:

– Thực hiện kiểm tra nguyên nhân và khắc phục theo các bước hướng dẫn.

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tầnTrần Gia Automation để được tư vấn giải pháp phù hợp.

Trên đây là các cách sửa lỗi biến tần thường gặp nhất, nếu bạn đã làm tường tự theo các bước nhưng vẫn chưa khắc phục được, chúng tôi khuyên bạn nên liên hệ nhà cung cấp biến tần của bạn hoặc các trung tâm sửa chữa biến tần để họ có thể tư vấn thêm cho bạn. Tránh việc sẽ xuất hiện thêm nhiều lỗi và tiêu tốn thêm chi phí sửa chữa không đáng.

Sửa lỗi bE ở biến tần Shihlin

Mã báo lỗi: bE

Mô tả lỗi:

Báo lỗi chân đấu nối điện trở hãm trên biến tần

Hướng dẫn kiểm tra:

Transistor thắng bị sự cố

Cách khắc phục lỗi:

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tầnTrần Gia Automation  để được tư vấn giải pháp phù hợp.

Chúng tôi chuyên sửa biến tần của các hãng như :  sửa Biến tần ABB, sửa Biến tần Simens,sửa  Biến tần Yaskawa, sửa Biến tần Delta, sửa Biến tần LS, sửa Biến tần INVT, sửa Biến tầnMitsubishi, sửa Biến tần Cutes, sửa Biến tần Lenze, sửa Biến tần Omron, sửa Biến tần Powtech, sửa Biến tần Shihlin, sửa Biến tần Teco, sửa Biến tần Toptech,Biến tần Vacon, sửa Biến tần Toshiba, Biến tần Danfoss, Biến tần Simens, sửa Biến tần Emerson(Control technique), sửa Biến tầnSchindler(Telemecannique),sửa  Biến tần TMEIC,sửa  Biến tần RM5G (Rhymebus), sửa Biến tần KEB, sửa Biến tần Powtran, sửa biến tần Huyndai, sửa Biến tần Innovance, sửa biến tần Senlan, sửa biến tần Hoplip, sửa biến tần ENC, sửa biến tần Kinco, sửa Biến tần SUNYE, sửa Biến tần XINJE,sửa Biến tần  KEWO, sửa Biến tần FULLING,sửa Biến tần  QIROD, sửa Biến tần AMB, sửa Biến tần MBK, sửa Biến tần KINGVTY, sửa Biến tần DELIXI, sửa Biến tần KINCO, sửa Biến tần ENC, sửa Biến tần CHZIRI, sửa Biến tần FOLIIN, sửa Biến tần GTAKE, sửa Biến tần SUNFAR …

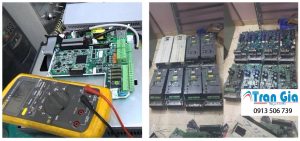

Hình ảnh một số biến tần đang trong quá trình sửa chữa tại Trần Gia Automation
