Cách sửa biến tần Shihlin báo lỗi PG2, PG3

1. Sửa biến tần Shihlin báo lỗi PG2 (Lỗi tín hiệu Pulse Generator 2)

Lỗi PG2 thường liên quan đến vấn đề tín hiệu từ bộ tạo xung 2 (Pulse Generator 2). Nguyên nhân và cách khắc phục bao gồm:

Nguyên nhân:

• Mất tín hiệu từ bộ tạo xung 2:
  • Bộ tạo xung 2 có thể không phát tín hiệu hoặc tín hiệu phát ra không đạt yêu cầu về điện áp hoặc tần số, khiến biến tần không thể nhận tín hiệu và điều khiển động cơ.
• Lỗi trong bộ tạo xung 2 hoặc mạch điện liên quan:
  • Bộ tạo xung hoặc các mạch điều khiển có thể gặp sự cố phần cứng (chẳng hạn hỏng IC điều khiển hoặc mạch đầu ra), dẫn đến tín hiệu không chính xác hoặc không có tín hiệu.
• Sự cố kết nối tín hiệu:
  • Dây nối tín hiệu từ bộ tạo xung 2 đến biến tần có thể bị đứt, lỏng, hoặc bị nhiễu, gây mất tín hiệu hoặc tín hiệu không ổn định.
• Lỗi cảm biến (nếu sử dụng cảm biến quang hoặc Encoder):
  • Nếu bộ tạo xung 2 sử dụng cảm biến quang hoặc Encoder để tạo tín hiệu, lỗi có thể xuất phát từ sự cố của cảm biến, như hỏng hóc hoặc mất tín hiệu.

Cách sửa chữa:

1. Kiểm tra tín hiệu từ bộ tạo xung 2:
   • Đảm bảo bộ tạo xung 2 phát tín hiệu ổn định. Nếu không có tín hiệu, kiểm tra lại bộ tạo xung hoặc thay mới nếu cần thiết.
2. Kiểm tra kết nối dây dẫn:
   • Kiểm tra các dây nối tín hiệu giữa bộ tạo xung và biến tần. Đảm bảo các kết nối chắc chắn và không bị hỏng hoặc bị nhiễu.
3. Kiểm tra phần cứng:
   • Kiểm tra bộ tạo xung và các linh kiện phần cứng liên quan để đảm bảo không có hỏng hóc. Thay thế linh kiện hỏng nếu cần.
4. Kiểm tra phần mềm và tham số:
   • Kiểm tra tham số cài đặt trong phần mềm điều khiển của biến tần để đảm bảo chúng tương thích với bộ tạo xung 2.

2. Sửa biến tần Shihlin báo lỗi PG3 (Lỗi tín hiệu Pulse Generator 3)

Lỗi PG3 liên quan đến bộ tạo xung 3 và tín hiệu từ bộ này không được truyền đúng cách đến biến tần. Các nguyên nhân và cách khắc phục bao gồm:

Nguyên nhân:

• Mất tín hiệu từ bộ tạo xung 3:
  • Bộ tạo xung 3 có thể không cung cấp tín hiệu đúng hoặc tín hiệu không ổn định, khiến biến tần không thể hoạt động chính xác.
• Lỗi trong bộ tạo xung hoặc mạch điện liên quan:
  • Nếu bộ tạo xung 3 hoặc các mạch điều khiển bị hỏng (chẳng hạn hỏng IC hoặc mạch điều khiển), tín hiệu có thể bị mất hoặc không chính xác.
• Kết nối tín hiệu bị hỏng:
  • Các dây dẫn hoặc kết nối giữa bộ tạo xung 3 và biến tần có thể bị đứt, lỏng hoặc bị nhiễu, làm tín hiệu không được truyền chính xác.
• Cảm biến bị lỗi:
  • Nếu bộ tạo xung 3 sử dụng cảm biến quang hoặc Encoder để tạo tín hiệu, việc cảm biến bị hỏng hoặc không hoạt động sẽ dẫn đến lỗi PG3.

Cách sửa chữa:

1. Kiểm tra tín hiệu từ bộ tạo xung 3:
   • Kiểm tra tín hiệu đầu vào từ bộ tạo xung 3 để đảm bảo tín hiệu ổn định và đủ mạnh. Nếu không có tín hiệu, thay thế bộ tạo xung nếu cần thiết.
2. Kiểm tra kết nối dây dẫn và cảm biến:
   • Kiểm tra kỹ kết nối dây tín hiệu giữa bộ tạo xung và biến tần. Đảm bảo không có sự gián đoạn nào và không có nhiễu. Kiểm tra cảm biến nếu bộ tạo xung sử dụng cảm biến quang hoặc Encoder.
3. Kiểm tra phần cứng bộ tạo xung:
   • Kiểm tra mạch điều khiển và các linh kiện điện tử trong bộ tạo xung 3. Nếu phát hiện linh kiện hỏng, thay thế ngay.
4. Kiểm tra phần mềm điều khiển:
   • Kiểm tra các tham số phần mềm của biến tần để đảm bảo rằng chúng được cài đặt chính xác cho bộ tạo xung 3. Điều chỉnh tham số nếu cần thiết.

Nguyên nhân dẫn đến biến tần Shihlin báo lỗi PG2, PG3

1. Nguyên nhân biến tần Shihlin báo lỗi PG2 (Lỗi tín hiệu Pulse Generator 2)

Lỗi PG2 thường liên quan đến việc mất hoặc sai tín hiệu từ bộ tạo xung 2. Một số nguyên nhân cụ thể có thể là:

• Mất tín hiệu từ bộ tạo xung 2:
  • Bộ tạo xung 2 có thể không phát tín hiệu hoặc tín hiệu bị suy giảm, không đạt yêu cầu về điện áp hoặc tần số. Điều này khiến biến tần không thể nhận tín hiệu và điều khiển động cơ đúng cách.
• Lỗi trong bộ tạo xung 2 hoặc mạch điều khiển:
  • Bộ tạo xung 2 có thể bị lỗi về phần cứng, chẳng hạn như hỏng IC điều khiển hoặc các mạch điều khiển bị lỗi, dẫn đến việc không cung cấp tín hiệu chính xác cho biến tần.
• Kết nối tín hiệu bị hỏng:
  • Các dây dẫn hoặc kết nối tín hiệu giữa bộ tạo xung và biến tần có thể bị đứt, lỏng hoặc bị nhiễu. Điều này làm gián đoạn tín hiệu và gây ra lỗi PG2.
• Cảm biến hỏng (nếu sử dụng cảm biến):
  • Nếu bộ tạo xung 2 sử dụng cảm biến quang hoặc Encoder để tạo tín hiệu, cảm biến có thể bị hỏng hoặc không hoạt động đúng, dẫn đến việc không cung cấp tín hiệu cho biến tần.
• Nhiễu điện từ:
  • Tín hiệu từ bộ tạo xung có thể bị nhiễu bởi các thiết bị điện tử khác trong môi trường làm việc, gây gián đoạn tín hiệu và dẫn đến lỗi PG2.

2. Nguyên nhân biến tần Shihlin báo lỗi PG3 (Lỗi tín hiệu Pulse Generator 3)

Lỗi PG3 tương tự như lỗi PG2, nhưng liên quan đến bộ tạo xung 3. Nguyên nhân phổ biến bao gồm:

• Mất tín hiệu từ bộ tạo xung 3:
  • Bộ tạo xung 3 có thể không phát tín hiệu hoặc tín hiệu bị suy giảm, không ổn định, khiến biến tần không thể nhận tín hiệu đúng. Điều này có thể xảy ra nếu tín hiệu không đủ mạnh hoặc bị gián đoạn.
• Lỗi phần cứng của bộ tạo xung:
  • Bộ tạo xung 3 có thể gặp sự cố phần cứng, chẳng hạn như hỏng IC hoặc mạch điều khiển. Điều này làm cho bộ tạo xung không phát tín hiệu hoặc phát tín hiệu sai.
• Kết nối tín hiệu không ổn định:
  • Các kết nối dây dẫn giữa bộ tạo xung 3 và biến tần có thể bị đứt, lỏng, hoặc không có tiếp xúc tốt, dẫn đến tín hiệu không được truyền tải đúng cách.
• Cảm biến bị hỏng hoặc không chính xác:
  • Nếu bộ tạo xung 3 sử dụng cảm biến quang hoặc Encoder, một trong những cảm biến này có thể bị hỏng hoặc không phát tín hiệu chính xác.
• Nhiễu tín hiệu hoặc môi trường không ổn định:
  • Các yếu tố nhiễu điện từ hoặc môi trường xung quanh có thể làm gián đoạn tín hiệu từ bộ tạo xung 3, khiến tín hiệu không ổn định hoặc mất tín hiệu hoàn toàn.

Nhận sửa biến tần Shihlin, những lỗi chúng tôi đã có kinh nghiệm sửa như

+  Sửa biến tần Shihlin bị lỗi: E10 CT phát hiện dòng

+  Sửa biến tần Shihlin báo lỗi E11: CPU.

+  Sửa biến tần Shihlin báo lỗi E13: USP

+  Sửa biến tần Shihlin báo lỗi chạm đất: E14

+  Sửa biến tần Shihlin báo lỗi E15: quá áp ngõ vào

+  Biến tần Shihlin bị mất công suất tạm thời: hiển thị lỗi E16

+  Biến tần Shihlin quá nhiệt vì quạt quay chậm E20

+  Sửa biến tần Shihlin báo lỗi quá nhiệt E21

+  Sửa biến tần Shihlin báo lỗi truyền thông mảng cổng E23

+  Sửa biến tần Shihlin báo lỗi mất pha ngõ vào E24

+  Sửa biến tần Shihlin lỗi trên board mạch chính E25

+  Sửa biến tần Shihlin lỗi IGBT (E30)

+  Sửa biến tần Shihlin lỗi điện trở nhiệt (E35)

+  Sửa biến tần Shihlin lỗi thắng (E36)

+  Sửa biến tần Shihlin lỗi dừng khẩn cấp (E37)

+  Biến tần Shihlin lỗi quá tải tốc độ thấp (E38)

+  Biến tần Shihlin lỗi truyền thông ModBus (E41)

Công ty sửa biến tần Shihlin báo lỗi PG2, PG3, xử lý triệt để lỗi

Chúng tôi chuyên sửa biến tần của các hãng như :  sửa Biến tần ABB, sửa Biến tần Simens,sửa  Biến tần Yaskawa, sửa Biến tần Delta, sửa Biến tần LS, sửa Biến tần INVT, sửa Biến tầnMitsubishi, sửa Biến tần Cutes, sửa Biến tần Lenze, sửa Biến tần Omron, sửa Biến tần Powtech, sửa Biến tần Shihlin, sửa Biến tần Teco, sửa Biến tần Toptech,Biến tần Vacon, sửa Biến tần Toshiba, Biến tần Danfoss, Biến tần Simens, sửa Biến tần Emerson(Control technique), sửa Biến tầnSchindler(Telemecannique),sửa  Biến tần TMEIC,sửa  Biến tần RM5G (Rhymebus), sửa Biến tần KEB, sửa Biến tần Powtran, sửa biến tần Huyndai, sửa Biến tần Innovance, sửa biến tần Senlan, sửa biến tần Hoplip, sửa biến tần ENC, sửa biến tần Kinco, sửa Biến tần SUNYE, sửa Biến tần XINJE,sửa Biến tần  KEWO, sửa Biến tần FULLING,sửa Biến tần  QIROD, sửa Biến tần AMB, sửa Biến tần MBK, sửa Biến tần KINGVTY, sửa Biến tần DELIXI, sửa Biến tần KINCO, sửa Biến tần ENC, sửa Biến tần CHZIRI, sửa Biến tần FOLIIN, sửa Biến tần GTAKE, sửa Biến tần SUNFAR …

Bảng mã lỗi liên quan của biến tần Shihlin có thể gặp trong quá trình sử dụng

Lỗi	Kí hiệu màn hình	Nguyên nhân	Cách khắc phục
1. Không lên nguồn	___	–         Lỏng dây nguồn–         Hư cầu diot –         Điện áp nguồn quá thấp.	–         Kiểm tra ngõ vào đã siết chặt hay chưa?–         Đo điện áp nguồn. –         Thay cầu diot. –         Nối lại đường mạch. –         Cải thiện điện áp nguồn.
2. ERROR		–         Điện áp nguồn quá thấp.–         Kết nối giữa màn hình và bo mạch thất bại. –         CPU hoạt động sai. –         Chức năng reset “RES” đang được bật. –         Mạch bên trong bị hỏng.	–         Đo điện áp nguồn.–        Cải thiện điện áp nguồn. –         Cắm chặt lại màn hình và bo điều khiển. –         Kiểm tra dây cáp kết nối có bị hỏng hay không? –         Tắt nguồn mở lại biến tần. –         Chân RES có bị kích không? Ngắt chân RES –         Kết nối lại màn hình và mạch điều khiển.
3. OC0- Quá dòng khi dừng		–         Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.	–         Reset biến tần, tháo động cơ ra khỏi biến tần–         Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại. –         Kiểm tra thời gian tăng tốc P.7 và thời gian giảm tốc –         P.8, nếu quá ngắn thì cần tăng lên. –         Kiểm tra dây điện kết nối và động cơ –         Kiểm tra xem tải có tăng đột ngột hay không?
4. OC1- Quá dòng khi tăng tốc
5. OC2- Quá dòng ở tốc độ không đổi
6. OC3- Quá dòng khi giảm tốc
7. OV0- Quá áp khi dừng		–         Quá áp DC bus khi dừng.–         Quá áp giữa chân P và N.	–         Kiểm tra điện trở xả xem có lỏng hay đứt dây điện không?–         Kiểm tra chân +/P và chân PR có bị lỏng không? –         Kiểm tra đo giá trị điện trở xả. –         Kéo dài thời gian tăng giảm tốc. –         Kiểm tra lại giá trị P.30(06-05) và P.70(06-06) xem đã hợp lý chưa? –         Reset biến tần, tháo động cơ ra khỏi biến tần và cho biến tần chạy lại. –         Kiểu dừng là dừng tự do hay dừng giảm tốc.
8. OV1- Quá áp khi tăng tốc
9. OV2-Quá áp ở tốc độ không đổi
10. OV3Quá áp khi giảm tốc
11. THT/NTC- IGBT quá tải		–         Relay nhiệt của module IGBT bị kích hoạt do IGBT quá tải.–         Nhiệt độ của IGBT quá cao.	–         Tránh tình trạng biến tần hoạt động quá lâu khi biến tần trong tình trạng quá tải. –         Giảm nhiệt độ môi trường và cải thiện điều kiện không khí.
12. THN – Motor quá tải		–         Relay nhiệt bị kích hoạt khi động cơ hoạt động quá tải.	–         Kiểm tra xem tải có nặng quá hay có kẹt không?–         Kiểm tra tình trạng động cơ, cho chạy và đo dòng không tải. –         Kiểm tra lại P.9 (06-00) – dòng cho rơ le điện tử – đã cài hợp lý chưa? –         Giảm tải. –         Kiểm tra xem quạt biến tần có chạy bình thường hay không? –         Kiểm tra như lỗi THT
13. OHTRơ le nhiệt bên ngoài kích hoạt		–         Tín hiệu kích hoạt báo lỗi từ bên ngoài biến tần	–         Kiểm tra giá trị dòng rơ le ngoài và Motor xem đã phù hợp chưa–         Giảm bớt tải
14. EEP – Bộ nhớ bị lỗi		–         Bộ nhớ ROM bị lỗi	–         Gửi về nhà sản xuất
15. OLS – Động cơ quá tải		–         Tải nối với động cơ quá nặng.	–         Kiểm tra tải, động cơ–         Giảm tải. –         Kiểm tra và tăng giá trị P22.
16. SCP- Quá dòng		–         Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.	–         Tháo động cơ ra khỏi biến tần, kiểm tra ngắn mạch biến tần; kiểm tra ngắn mạch động cơ.–         Reset biến tần và cho biến tần chạy lại.
17. OL2- Quá tải bất thường		–         Tải quá nặng –         Giá trị P155 (06-08) và P156 (06-09) chưa hợp lí	–         Giảm bớt tải–         Kiểm tra lại thông số quá momen P155 (06-08) và P156 (06-09)
18. AErr- Chân 3-5 hoặc chân  4-5 bất thường		–         Chân tín hiệu 3-5 hoặc 4-5 bất thường	–         Kiểm tra thông số 02-24 hoặc P184.
19. PIDE- PID bất thường		–         Công suất biến tần và động cơ không đủ–         Giá trị PID cài đặt và phản hồi chưa hợp lí –         Lỗi thiết bị ngoại vi	–         Nâng công suất biến tần và động cơ–         Kiểm tra giá trị của bộ tăng tín hiệu phản hồi PID (PID feel-back signal Gain) –         Kiểm tra thiết bị phản hồi bên ngoài (như cảm biến,…) và mạch điện.
20. GF- Ngõ ra chạm đất	GF	–         Lỗi ngõ ra biến tần chạm đất	–         Kiểm tra dây điện ngõ ra biến tần đảm bảo không bị ngắn mạch, chạm đất. –         Kiểm tra đảm bảo cuộn dây động cơ không bị chạm vỏ.
21. LF3 pha ngõ ra bất thường	LF	–         3 pha ngõ ra bất thường	–         Tháo dây động cơ và cho chạy không tải để kiểm tra ngõ ra biến tần.–         Kiểm tra các chân U V W của biến tần, đảm bảo được kết nối chắc chắn đến động cơ.
22. EbE- Lỗi bo mở rộng	EbE1EbE2   EbE3	–         Báo lỗi bo mở rộng của biến tần không bình thường	–         Kiểm tra card mở rộng hư hỏng–         Kiểm tra đảm bảo các bo mở rộng được kết nối chắc chắn
23. dPF- Lỗi nguồn động lực mạch chính	dPF	–         Nguồn động lực cung cấp cho bo mạch chính bất thường	–         Kiểm tra nguồn động lực hoặc liên hệ với nhà sản xuất.

TRAN GIA chúng tôi đã sửa thành công của biến tần các hãng

– Sửa biến tần Siemens Simovert VC, Simodriver 611, Micromaster 440, 430, 420, Sinamics S110, S120, S150, G110, G120, G130, G150…

– Sửa biến tần Siemens Simovert VC 6SE7024-7TD61Z lỗi không lên nguồn, lỗi động cơ chạy giật do 3 pha đầu ra không cân, chập cháy hỏng công suất, hiển thị các mã lỗi như: F002, F006, F008, FF10, F0011, G0025, F0026, F0027, F0029, hỏng bo CUVC…

– Sửa biến tần Siemens Micromaster MM440, MM430, MM420, SED2 các lỗi F0001 Overcurrent, F0002 Overvoltage, F0003 Undervoltage, F0004 Inverter overtemperature, F0011 Motor overtemperature, F0012 No inverter temperature signal, F0021 Ground fault, F0022 Hardware monitoring active, F0023 Output fault…

– Sửa biến tần Siemens Sinamics S110, S120, G110, G120, G130, G150 các lỗi không lên nguồn, động cơ chạy giật rung do 3 pha đầu ra không cân, lỗi chập cháy nổ hỏng công suất, các báo lỗi làm biến tần không chạy…

– Sửa biến tần Mitsubishi A200, A500, A700, D700, E700, F700, F740, Z100, Z200, Z300, U100, V500, S500, E500…

– Sửa biến tần ABB ACS 550, ACS 355, ACS 150, ACS 800, ACS 850, ACS 6000, ACS 50, ACS 55, ACS 350, acsm1, ACS 310…

– Sửa biến tần Delta VFD-B, VFD-A, VFD-VE, VFD-F, VFD-E, VFD-M, VFD-S, VFD-L, VFD-EL, VFD-V, VFD-G, VFD-C200…

– Sửa biến tần Yaskawa A1000, J1000, V1000, E1000, G7, V7, J7, E7, F7, P5, L1000A, 616G5, 676VG3… –

– Sửa biến tần Danfoss VLT 2800, FC 102, FC 202, FC 302, VLT 3000, VLT 5000, VLT 6000, VLT 8000, FC 101, FC 120…

– Sửa biến tần Schneider Altivar Atv71, Atv312, Atv12, Atv11, Atv21, Atv31, Atv61, Atv1000, Atv 31 Lift, Atv 71 Lift …

– Sửa biến tần Fuji FRENIC-5000G11S, FRENIC-5000P11S, Frenic- 5000VG7, Frenic- 5000M2, FRENIC-Mini, FRENC-Multi, FRENIC-Eco, FRENIC-Mega, FRENIC-Lift, Frenic-HVAC, Frenic 5000M…

– Sửa biến tần INVT CHF100A, CHV160A, CHV110, CHV180, CHV100, GOODRIVER 10, GOODRIVER 35, GOODRIVER 100, GOODRIVER 200, GOODRIVER 300…

– Sửa biến tần Veichi AC60, AC61, AC70, AC80B, AC90…

– Sửa biến tần Toshiba VF-PS1, VF-FS1, VF-AS1, VF-S11, VF-nC1, VF-P7, VF-S7, VF-A7, VF-S9… – Sửa biến tần LS iC5, iG5, iG5A, iS5, iP5A, iH, iS7, iV5…

– Sửa biến tần Hitachi SJ300,SJ700, L100, L200, L300p, SJ100 , SJ200, …

– Sửa biến tần Emerson Commander SK, Commander SE, Commander SKC, Commander EV1000, Commander SKA, PV0300….

– Sửa biến tần Teco E2, N2, N310, MVC PLUS, S310, V33, F33, 7300CV, 7300EV, 7300PA, 7200MA, 7200GS…

– Sửa biến tần Vacon NXP, 100 HVAC, NXS, X series, Vacon 10… – Sửa biến tần Huyndai N100, N300/N300P, N500/H500P, N50…

– Sửa biến tần Omron 3G3JE, 3G3JX, 3G3MX, 3G3RX, 3G3JV, 3G3MV, 3G3MX2…

– Sửa biến tần Holip HLP-A, HLP-C, HLP-H, HLP-P, HLP-V, HLP-PE, HLP-SV, HLP-CP…

– Sửa biến tần KEB Multi, KEB Compact, KEB Basic.

– Sửa biến tần Rockwell PowerFlex 700H, PowerFlex 700L, PowerFlex 40, PowerFlex 4M, PowerFlex 400…

– Sửa biến tần MOELLER DF51, DV51, DV5, DV6, DF5, DF6… – Sửa biến tần Convo CVF-G3, CVF-P3, CVF-G5, CVF-P5, CVF-S1…

– Sửa biến tần Sinee EM300A, EM303A, EM330A, EM329A, EM321A, EM320A, EM319A, EM311A, EM309A…

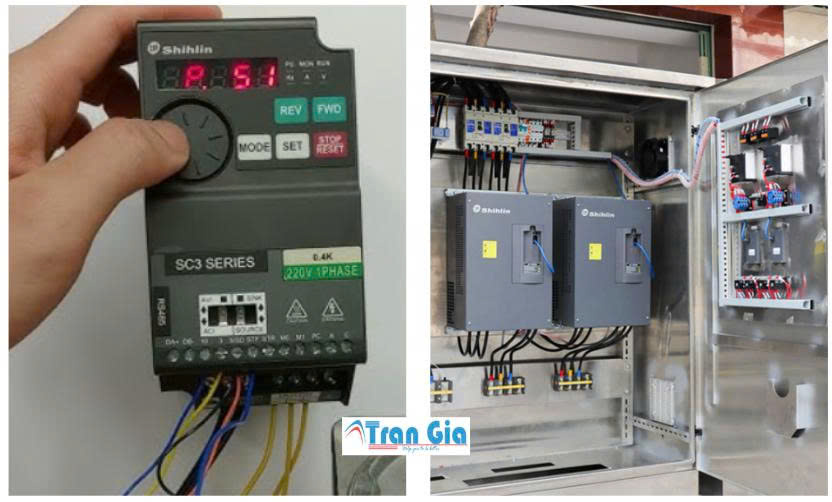

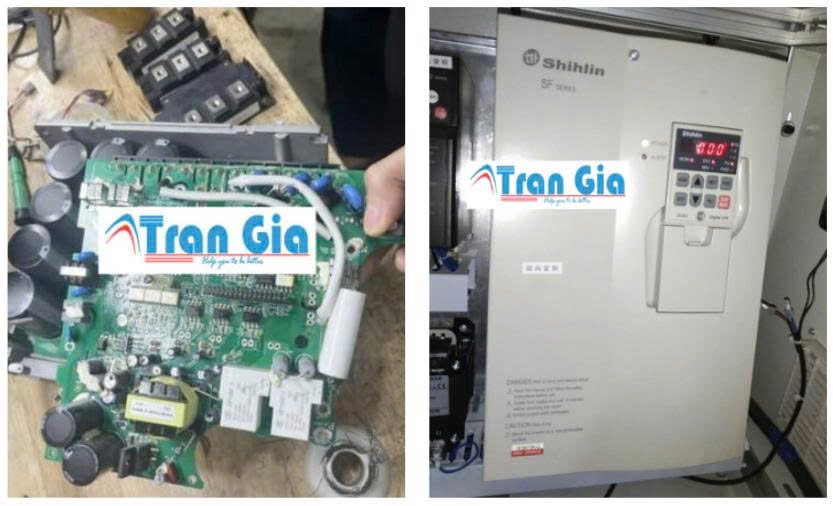

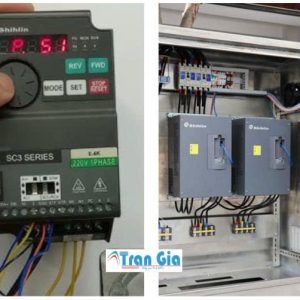

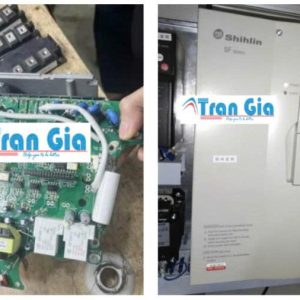

Hình ảnh một số biến tần đang trong quá trình sửa chữa tại Trần Gia Automation
