TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI bảo hành 12 tháng. Và cũng là Công ty chuyên thay thế tấm kính cảm ứng cho màn hình HMI Red Lion với kinh nghiệm lâu năm với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình hmi và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 – 6 tháng.

Lỗi thường gặp phải ở màn hình HMI Red Lion

Lỗi về nguồn điện

• Màn hình không sáng, không khởi động.

• Nguồn vào không đúng điện áp (thường là 24VDC).

• Jack nguồn bị lỏng, oxy hóa hoặc nguồn bị sụt áp.

Lỗi về hiển thị

• Màn hình trắng xoá, sọc ngang/dọc.

• Hiển thị mờ, nhấp nháy hoặc mất màu.

• Đèn nền (backlight) hỏng sau thời gian dài sử dụng.

Lỗi cảm ứng (touch panel)

• Cảm ứng loạn, bấm không đúng vị trí.

• Không nhận cảm ứng.

• Tấm kính cảm ứng bị nứt hoặc bám bụi bẩn.

Lỗi truyền thông

• HMI không kết nối được với PLC hoặc thiết bị ngoại vi.

• Sai cổng truyền thông (RS232/RS485/Ethernet).

• Cáp tín hiệu bị đứt, nhiễu hoặc đấu sai chân.

• Sai cấu hình truyền thông (baudrate, parity, stop bit).

Lỗi phần mềm và cấu hình

• Lỗi tải hoặc chạy chương trình Crimson (Crimson Software).

• Dữ liệu hiển thị sai hoặc không cập nhật.

• Lỗi password, không truy cập được cấu hình.

• Firmware không tương thích hoặc bị lỗi khi nâng cấp.

Lỗi bộ nhớ và hệ thống

• Treo màn hình (freeze).

• Khởi động lại liên tục (reboot loop).

• Lỗi bộ nhớ trong (flash/EEPROM).

Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Red Lion

Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Red Lion, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có  thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.

Bước 10 : Gắn mặt dán bảo vệ mới :
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Red Lion
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng

Bảng mã lỗi màn HMI RED LION

BẢNG MÃ LỖI PHẦN MỀM – HMI RED LION

Mã / Hiện tượng lỗi	Nguyên nhân thường gặp	Gợi ý khắc phục
ERROR – Bad reply from remote device.	TCP port không đúng mục đích hoặc quá nhiều kết nối trên cùng port.	Kiểm tra cấu hình TCP port, đảm bảo chỉ dùng để download hoặc kết nối đơn.
ERROR – Unable to open firmware file.	File firmware bị khóa hoặc mất.	Cài lại Crimson 3.0 hoặc xử lý file firmware đúng cách.
ERROR – Unable to open communications port.	Cổng COM đang bị chiếm, driver USB chưa cài hoặc thiết lập mạng Ethernet sai.	Đóng chương trình khác, cài driver, kiểm tra cáp và tường lửa.
ERROR – Memory Card is required for this operation.	Cần thẻ nhớ để cập nhật firmware qua Ethernet.	Gắn thẻ nhớ đã format hoặc dùng USB/RS232 để cập nhật.
ERROR – The target device is not compatible.	File Crimson không phù hợp với model HMI.	Dùng lệnh “Save Conversion” để chuyển sang model đúng.
ERROR – The device does not contain an uploadable image.	Tính năng hỗ trợ upload chưa được bật khi nạp chương trình.	Bật lại “Link-Support Upload” trước khi nạp project.
ERROR – Unable to initialize Emulator.	Emulator không tương thích hoặc bị lỗi hệ thống 64-bit.	Vào Link-Options, bật “Send to Emulator” rồi cấu hình lại.
ERROR – Emulator not supported with this model.	Một số dòng như DSP/Modular Controller không hỗ trợ hoạt động với emulator.	Dùng HMI phù hợp hoặc chuyển sang model khác để lập trình.
ERROR – Invalid checksum in reply.	Lỗi tương thích giữa phiên bản firmware HMI và Crimson trên PC.	Dùng đúng phiên bản Crimson tương ứng với firmware trên HMI.
ERROR – No acknowledge from target device.	Không nhận được phản hồi qua kết nối Serial hoặc Ethernet.	Kiểm tra dây, cấu hình, firewall và quyền truy cập TCP.
ERROR – Timeout waiting for reply frame.	Thiếu phản hồi từ HMI do kết nối lỗi hoặc delay.	Kiểm tra dây, thử dùng laptop chạy bằng pin để tránh nhiễu.
ERROR – Failed to send USB bulk data.	Máy tính đang kết nối USB với các thiết bị khác gây lỗi.	Ngắt các kết nối không cần thiết, dùng chỉ cáp USB chính hãng.
ERROR – No reply from remote device.	HMI chưa mở TCP download hoặc kết nối không đúng đường dẫn.	Kiểm tra IP, firewall, cấu hình TCP download.
ERROR – Failed to send USB request.	Xung đột USB trong hệ thống hoặc driver lỗi.	Ngắt các thiết bị USB không cần thiết, kiểm tra driver USB.





BẢNG MÃ LỖI PHẦN CỨNG – HMI RED LION

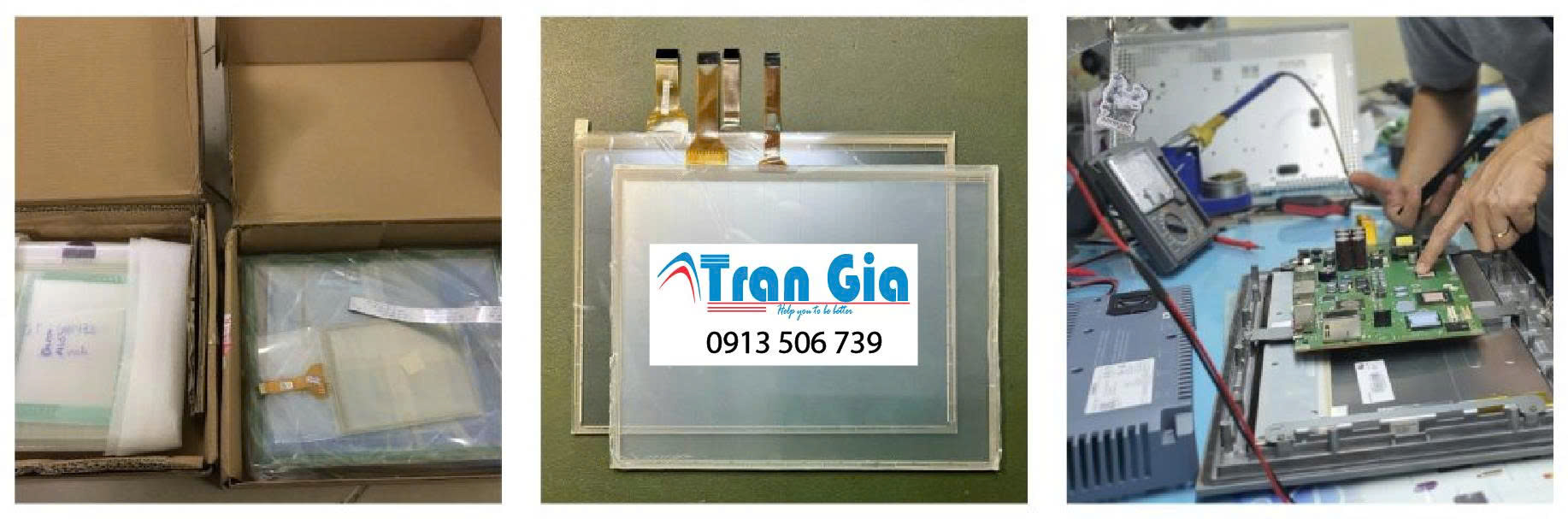

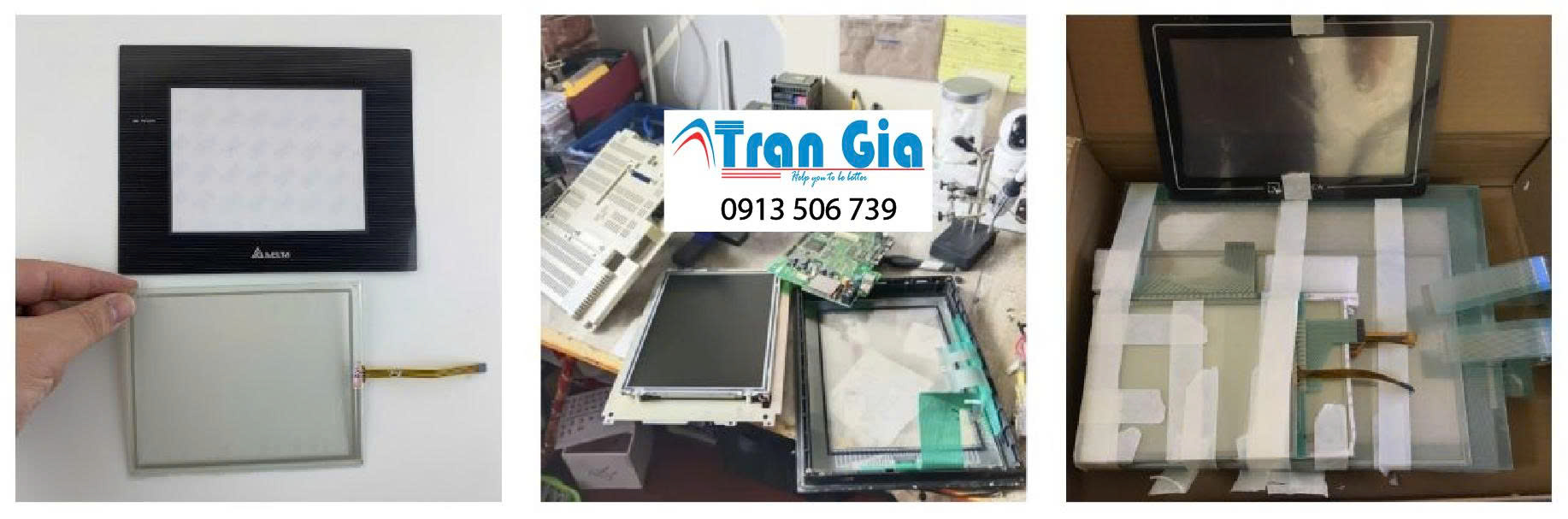

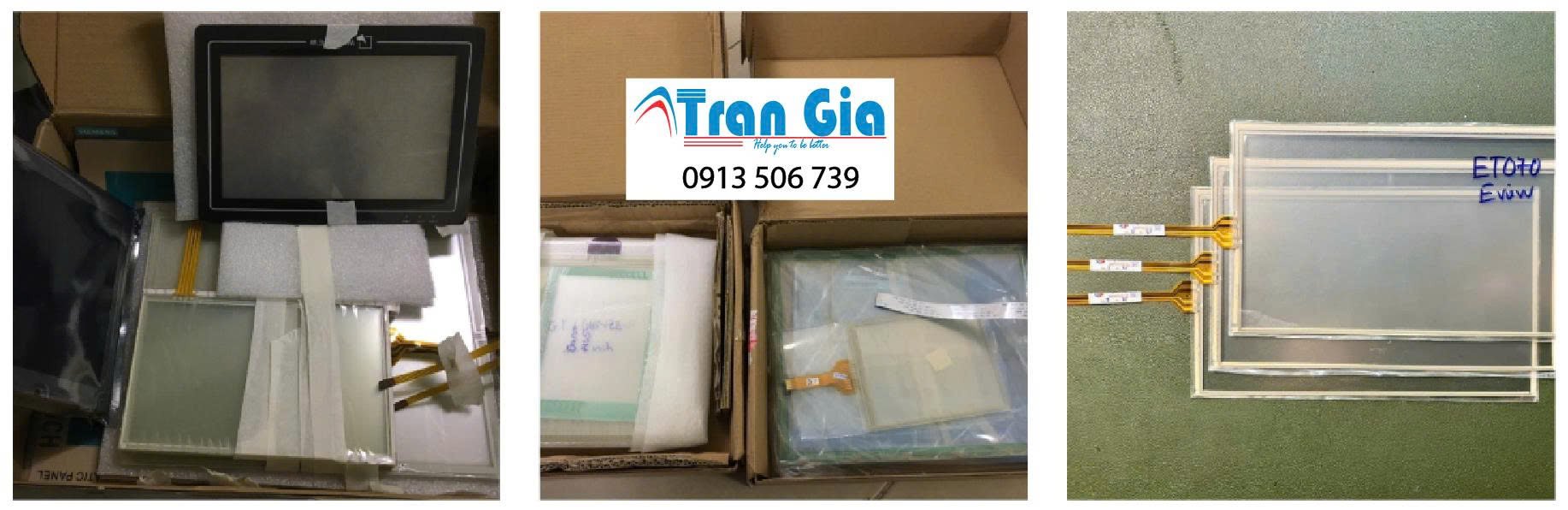

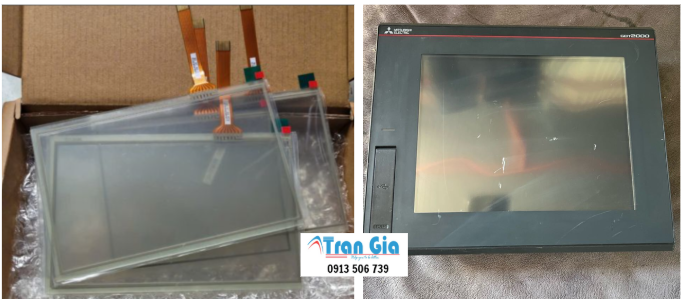

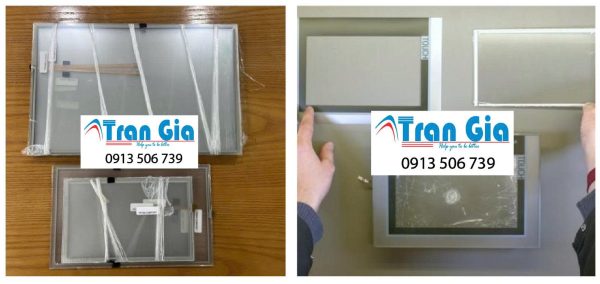

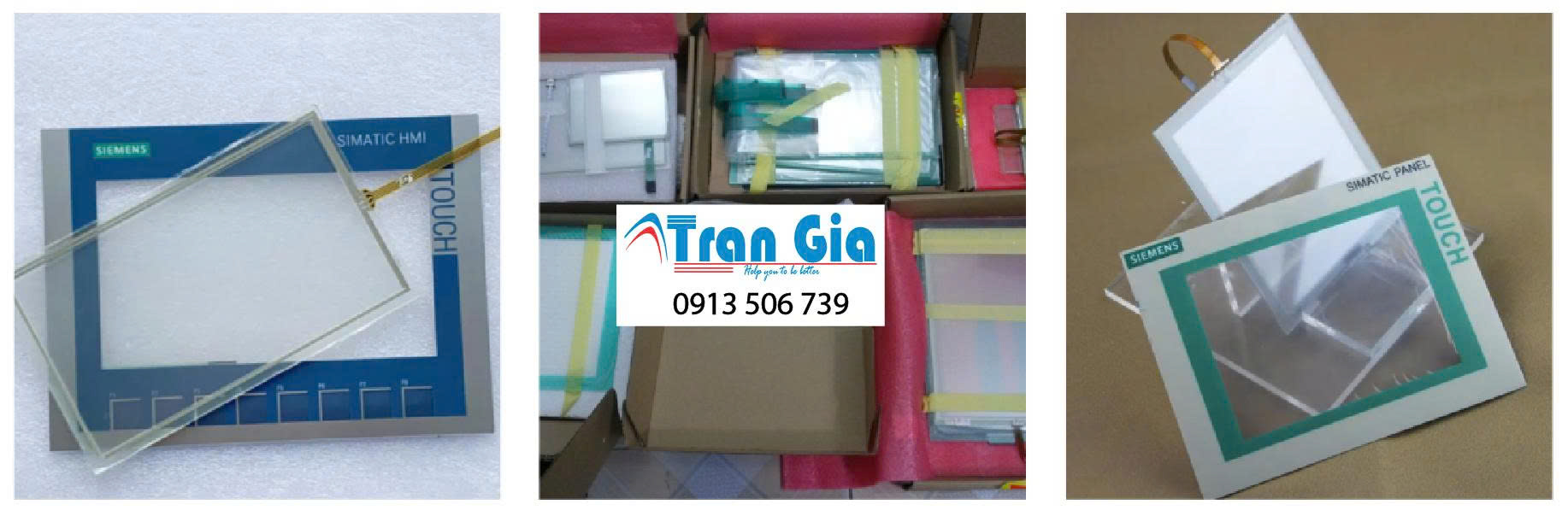

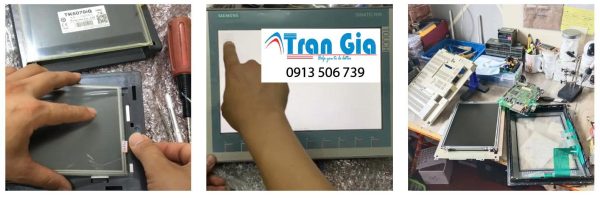

Dưới đây là một số hình ảnh màn hình HMI đang trong quá trình sửa chữa tại TRAN GIA

CÁC DÒNG MÀN HÌNH CẢM ỨNG MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C
