TRAN GIA Automation chuyên cung cấp màn hình HMI Red Lion chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Chuyên thay linh kiện, bảo hành, sửa chữa màn hình HMI Red Lion bị lỗi hư hỏng cần sửa gấp, lấy liền. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)
• Mạch cấp nguồn (Power board)
• Mạch xử lý tín hiệu cảm ứng, hiển thị
• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Trường hợp cần đưa màn hình Red Lion đến trung tâm sửa chữa

1. Trường hợp cần thay thế tấm kính cảm ứng (Touch Panel)

• Cảm ứng không nhạy, phải bấm mạnh hoặc bấm nhiều lần mới nhận.

• Liệt cảm ứng một phần (một vùng không bấm được) hoặc toàn bộ.

• Loạn cảm ứng: bấm một điểm nhưng hiển thị sai vị trí, hoặc màn hình tự nhảy lệnh.

• Không thể hiệu chỉnh (calibrate) cảm ứng, dù đã thử nhiều lần.

• Bề mặt kính bị nứt, xước sâu, ố vàng hoặc bong lớp cảm ứng.

 => Khi LCD vẫn hiển thị tốt, chỉ cần thay tấm kính cảm ứng để tiết kiệm chi phí.

2. Trường hợp cần thay thế màn hình LCD

• Màn hình bị tối đen nhưng cảm ứng vẫn hoạt động (bấm vẫn có tín hiệu).

• Màn hình xuất hiện sọc ngang, sọc dọc, loang màu hoặc chớp nháy.

• Hình ảnh hiển thị mờ, ố vàng, giảm độ sáng → thường do đèn nền (backlight) yếu hoặc hỏng.

• Chỉ hiển thị một phần hình ảnh, phần còn lại đen hoặc trắng xóa.

• Không lên hình, nhưng nguồn và bo mạch vẫn hoạt động.

=> Trường hợp này cần thay LCD mới, cảm ứng nếu còn tốt có thể giữ lại.

3. Trường hợp cần thay cả cảm ứng + LCD

• Màn hình bị va đập mạnh, rơi vỡ → nứt cả kính cảm ứng và hỏng LCD.

• Môi trường ẩm, bụi, hóa chất xâm nhập → gây hỏng đồng thời cả hai bộ phận.

• Thiết bị đã sử dụng lâu năm → cảm ứng liệt + LCD xuống cấp cùng lúc.

Câu Hỏi Thường Gặp (FAQs)

1. Khi nào cần thay tấm kính cảm ứng cho màn hình HMI?

• Khi cảm ứng không còn nhạy, bấm không ăn hoặc liệt một phần.
• Khi loạn cảm ứng, bấm sai vị trí.
• Khi mặt kính nứt, xước sâu, ố vàng.

2. Khi nào cần thay LCD cho màn hình HMI?

• Khi màn hình bị tối đen, không hiển thị hình ảnh.
• Khi xuất hiện sọc ngang/dọc, loang màu, chớp nháy.
• Khi hình ảnh mờ, ố vàng, hiển thị không rõ.

3. Có cần thay cả LCD và cảm ứng cùng lúc không?

• Nếu chỉ cảm ứng hỏng mà LCD còn tốt → chỉ cần thay cảm ứng.
• Nếu chỉ LCD hỏng mà cảm ứng còn nhạy → chỉ cần thay LCD.
• Nếu cả hai đều hỏng hoặc màn hình bị va đập mạnh → nên thay cả bộ LCD + cảm ứng.

4. Thời gian sửa chữa/thay thế màn hình HMI mất bao lâu?

• Thông thường từ 1 – 3 ngày làm việc tùy tình trạng và linh kiện thay thế.
• Trường hợp phức tạp hoặc cần đặt linh kiện đặc thù → có thể lâu hơn.

5. Có cần gửi cả tủ điện hay chỉ cần gửi màn hình HMI khi sửa?

• Chỉ cần gửi màn hình HMI.
• Tuy nhiên, nên cung cấp thông tin về model, tình trạng lỗi, hình ảnh thực tế để kỹ thuật chẩn đoán nhanh hơn.

6. Sau khi sửa chữa có cần nạp lại chương trình không?

• Nếu chỉ thay cảm ứng/LCD → không cần nạp lại chương trình.
• Nếu phải thay bo mạch hoặc chip nhớ → có thể cần nạp lại chương trình PLC/HMI.

7. Tuổi thọ màn hình HMI sau khi sửa chữa là bao lâu?

• Nếu thay linh kiện chính hãng/đạt chuẩn → tuổi thọ tương đương với màn hình mới (3–5 năm tùy môi trường sử dụng).

Những lỗi thường gặp của màn hình cảm ứng Red Lion

1. Màn hình không lên nguồn

Nguyên nhân:

• Mất nguồn cấp (thường dùng DC 24V).

• Bo nguồn hoặc IC nguồn bị hỏng.

• Cầu chì hoặc tụ lọc nguồn bị cháy.

• Đấu sai cực tính (+/-) khi cấp nguồn.

Cách xử lý:

• Đo kiểm nguồn vào bằng đồng hồ vạn năng.

• Thay cầu chì đúng trị số, kiểm tra tụ và IC nguồn.

• Nếu bo nguồn hư, cần sửa hoặc thay module nguồn mới.

2. Màn hình lên đèn nhưng không hiển thị hình ảnh

Nguyên nhân:

• LCD hoặc đèn nền (backlight) bị hỏng.

• Lỗi cáp tín hiệu giữa bo chính và màn hình hiển thị.

• Bo LCD bị hỏng IC điều khiển hình ảnh.

Cách xử lý:

• Kiểm tra cáp tín hiệu, vệ sinh tiếp điểm.

• Thay LCD mới nếu hình ảnh mờ, nhấp nháy hoặc mất màu.

3. Cảm ứng không hoạt động

Nguyên nhân:

• Tấm cảm ứng bị lỗi, trầy xước hoặc đứt mạch dẫn.

• Cáp kết nối cảm ứng bị lỏng.

• Lỗi phần mềm cần hiệu chỉnh lại cảm ứng.

Cách xử lý:

• Kiểm tra cáp cảm ứng, gắn lại chắc chắn.

• Thử hiệu chỉnh (Touch Calibration) trong menu hệ thống.

• Nếu vẫn lỗi, thay mới tấm cảm ứng tương thích model.

4. HMI khởi động treo logo Red Lion

Nguyên nhân:

• Lỗi hệ điều hành (firmware) hoặc lỗi bộ nhớ trong.

• File cấu hình (database hoặc program) bị hỏng.

• Mất điện đột ngột khi đang ghi dữ liệu hoặc update.

Cách xử lý:

• Cập nhật lại firmware bằng phần mềm Crimson.

• Nạp lại chương trình hoặc xóa bộ nhớ rồi khởi động lại.

• Nếu vẫn treo, cần kiểm tra bo mạch chính.

5. Màn hình báo “Communication Error” hoặc “No Communication”

Nguyên nhân:

• Cáp truyền thông với PLC bị đứt hoặc đấu sai chân.

• Cấu hình cổng COM/ETH sai trong phần mềm Crimson.

• Địa chỉ thiết bị, Baudrate, Parity không trùng khớp với PLC.

Cách xử lý:

• Kiểm tra sơ đồ chân cáp RS232/RS485 hoặc Ethernet.

• Đối chiếu lại thông số truyền thông giữa HMI và PLC.

• Kiểm tra dây nối đất (GND) và chống nhiễu cáp.

6. Màn hình hoạt động chậm, giật hoặc tự khởi động lại

Nguyên nhân:

• Bộ nhớ HMI đầy hoặc chương trình quá nặng.

• Nguồn cấp không ổn định, bị sụt áp.

• Lỗi firmware hoặc bo mạch.

Cách xử lý:

• Tối ưu lại project trong Crimson (giảm kích thước ảnh, xóa thẻ log cũ).

• Dùng nguồn DC ổn định 24V.

• Cập nhật firmware mới nhất cho model tương ứng.

7. Không nạp được chương trình qua Crimson

Nguyên nhân:

• Cáp USB hoặc Ethernet bị lỗi.

• Máy tính chưa cài driver Red Lion USB.

• Cổng COM hoặc IP cấu hình sai.

• Màn hình bị treo, không nhận kết nối.

Cách xử lý:

• Cài lại driver, chọn đúng cổng trong Crimson.

• Dùng dây USB chuẩn Red Lion hoặc nạp qua Ethernet.

• Nếu vẫn không được, reset HMI về mặc định.

8. Màn hình bị vỡ, trầy hoặc loang màu

Nguyên nhân:

• Tác động cơ học, va chạm trong quá trình vận hành.

• Làm việc trong môi trường quá nóng hoặc ẩm.

Cách xử lý:

• Thay tấm cảm ứng hoặc LCD mới cùng loại.

• Kiểm tra lại gioăng chống bụi, độ kín vỏ để tránh ẩm mốc.

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI

– Tấm cảm ứng, mặt cảm ứng màn hình HMI : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI
– Board truyền thông màn hình HMI : Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet

– Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…

– Sửa chữa màn hình HMI  bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt

– Sửa chữa màn hình HMI bị lỗi kết nối với các thiết bị khác

– Màn hình HMI  bị mất nguồn, hư nguồn Và một số các lỗi khác

Các hư hỏng thường gặp của màn hình cảm ứng HMI Red Lion và kinh nghiệm chúng tôi từng có kinh nghiệm sửa chữa

• Sửa chữa màn hình cảm ứng HMI Red Lion không lên nguồn, hư nguồn, nguồn chập chờn lúc lên lúc không, cháy cầu chì, cháy bo, lỗi cao áp.
• Sửa chữa màn hình cảm ứng HMI Red Lion lên nguồn không lên hình, không hiển thị, đen màn hình, trắng xóa màn hình.
• Sửa chữa màn hình cảm ứng HMI Red Lion không khởi động được.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị sọc dọc, sọc ngang, bị ố, bị vỡ LCD, LCD mờ, hiển thị mờ, bị chấm đen.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị vỡ, bể, nứt cảm ứng, liệt cảm ứng, lệch cảm ứng.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị treo, đơ màn hình.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị mất kết nối, không kết nối được, hư giao tiếp, hư truyền thông.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị lỗi PIN, lỗi FIRMWARE, lỗi chương trình.
• Sửa chữa màn hình cảm ứng HMI Red Lion bị mất chương trình, lấy chương trình, dữ liệu, backup…
• Sửa chữa màn hình cảm ứng HMI bị hư bo nguồn, bo công suất, bo CPU.
• Sửa chữa màn hình cảm ứng HMI bị mất nguồn, không thể khởi động.
• Sửa chữa màn hình cảm ứng HMI bị bị nổ tụ, nổ bo mạch.

• Sửa chữa màn hình cảm ứng HMI bị bể màn hình cảm ứng
• Sửa chữa màn hình cảm ứng HMI bị đơ, không thể điều khiển
• Thay màn hình cảm ứng HMI mọi kích thước.
• Sửa chữa màn hình cảm ứng HMI bị màn hình LCD,  hiển thị sọc ,..
• Sửa chữa màn hình cảm ứng HMI bị hỏng chương trình, lỗi kết nối,…
• Màn hình bị vệt đen,đục .
• Màn hình bị sọc ngang,dọc,bị tối không vận hành được.
• Màn hình bị vỡ do ngoại lực tác động,làm vở LCD hiển thị.
• Cảm ứng không nhạy, thậm chí là không thể bấm được, bị loạn điểm hoặc là mất cảm ứng từng vùng
• Màn hình hiển thị hình ảnh bị bể (vỡ)
• Màn hình không lên nguồn, không thể khởi động được hoặc có thể khởi động được nhưng phải mất rất nhiều thời gian, lúc khởi động được lúc không
• Màn hình có lên nguồn nhưng lại xuất hiện lỗi hiển thị 1 màu như đen, tím, đỏ, vàng, trắng, xanh,…
• Màn hình xuất hiện kẻ sọc, mờ nhòe, loang màu, có trường hợp màn hình không sáng lên, bị tối đen cần phải sửa màn hình HMI
• Ngoài ra còn có rất nhiều lỗi khác mà màn hình HMI gặp phải cần phải sửa chữa

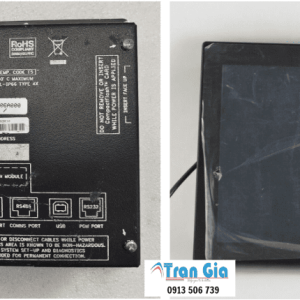

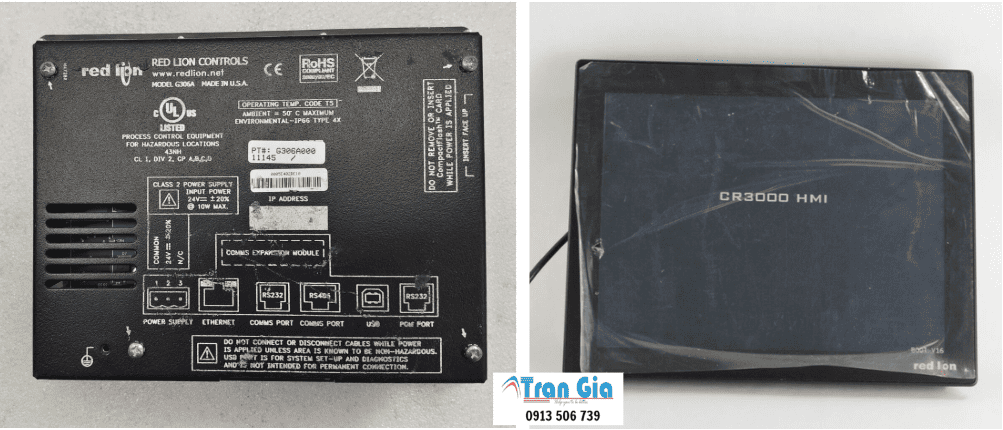

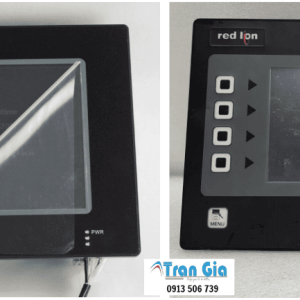

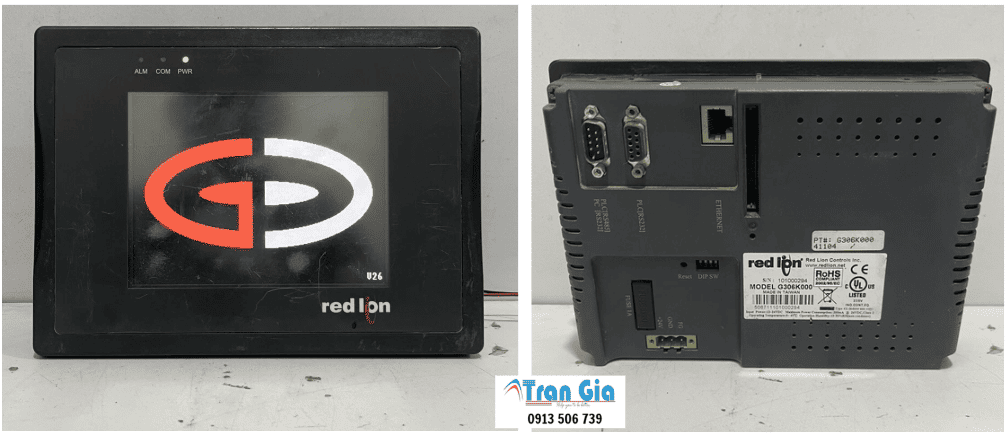

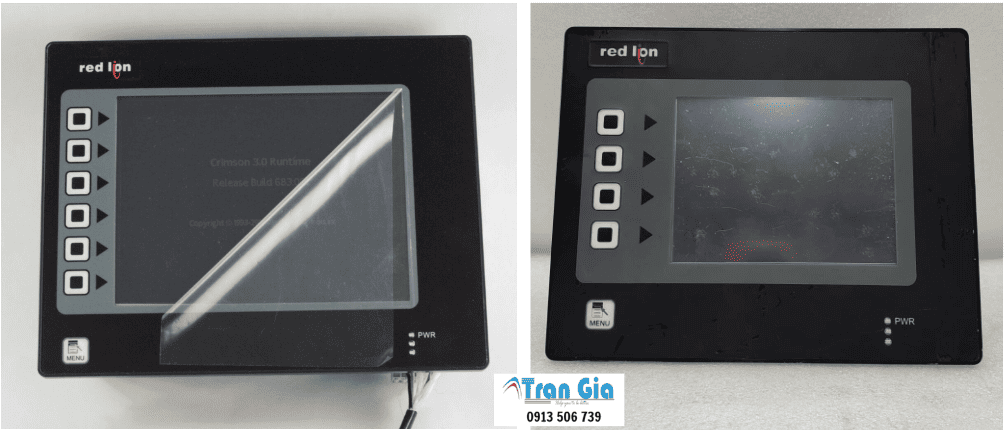

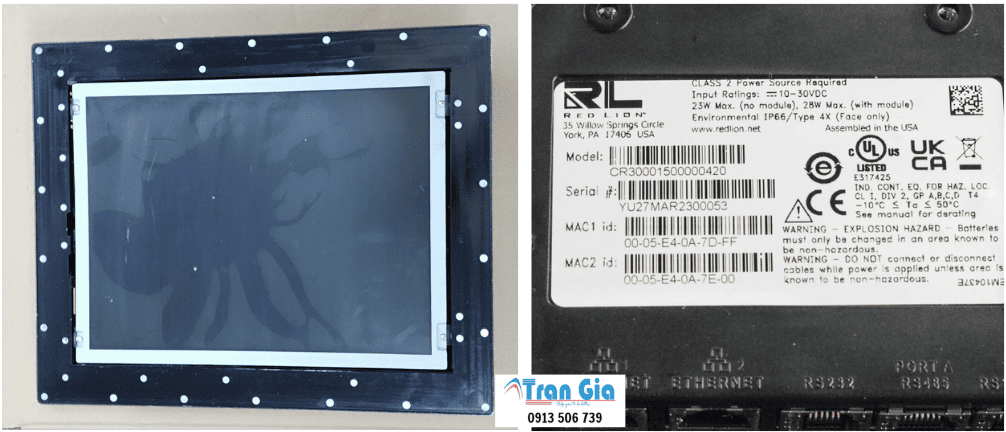

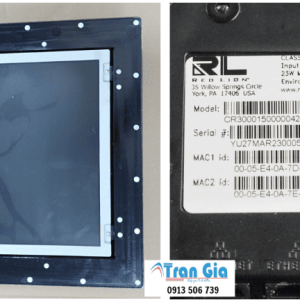

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA Chuyên thay linh kiện, bảo hành, sửa chữa màn hình HMI Red Lion bị lỗi hư hỏng cần sửa gấp, lấy liền

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
