TRAN GIA Automationchúng tôi chuyên nhận sửa mọi loại biến tần Mitsubishi, Delta, Yaskawa, Panasonic,… Chuyên sửa màn hình Samkoon với giá cả phải chăng trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Các lỗi thường gặp sửa Màn hình Samkoon

– Màn hình cảm ứng Hmi Samkoon Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như:
– Màn hình cảm ứng Hmi Samkoon Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
– Màn hình cảm ứng Hmi Samkoon Hư phần hiển thị LCD. Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
– Màn hình cảm ứng Hmi Samkoon Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
– Màn hình cảm ứng Hmi Samkoon Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

– Màn hình cảm ứng Hmi Samkoon Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp Màn hình cảm ứng Hmi Samkoon – Board nguồn thường là board chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp,NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng
ứng ma trận: Ma trận và điện trở. Một số loại HMI còn có các phím chức năng. Các môđun mở rộng khác,..

– Màn hình cảm ứng Hmi Samkoon Hư Board Nguồn : Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi  người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn. Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗingười sử dụng. Trường hợp  này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.

Bảng mã lỗi màn hình Samkoon

Mã lỗi	Mô tả lỗi	Nguyên nhân phổ biến	Cách khắc phục
0x0B	SD Card Not Detected – Không nhận thẻ nhớ	Thẻ nhớ hỏng, gắn sai cách hoặc không tương thích	Kiểm tra lại thẻ, định dạng FAT32, gắn lại đúng khe cắm
0x0C	USB Device Not Recognized – Không nhận thiết bị USB	USB hỏng hoặc HMI không hỗ trợ loại thiết bị đó	Thử USB khác, kiểm tra khả năng hỗ trợ định dạng thiết bị
0x0D	Firmware Error – Lỗi chương trình điều khiển trong HMI	Firmware bị lỗi hoặc sai phiên bản	Nạp lại firmware chính hãng bằng SKTool hoặc liên hệ hãng
0x0E	Resource Allocation Failure – Lỗi phân bổ tài nguyên nội bộ	Hệ thống quá tải hoặc lỗi hệ điều hành	Tắt HMI, khởi động lại, giảm số lượng tag chạy đồng thời
0x0F	Communication Buffer Full – Đệm truyền thông đầy	Truyền dữ liệu liên tục không kiểm soát	Giảm tần suất truy cập dữ liệu hoặc tối ưu mã chương trình
0x10	IP Conflict Detected – Trùng địa chỉ IP trong mạng LAN	HMI và thiết bị khác dùng chung IP	Đặt lại IP tĩnh khác hoặc bật DHCP (nếu có router quản lý IP)
0x11	Project File Corrupted – Tệp chương trình bị lỗi	Lưu file sai, bị ngắt điện khi đang tải	Tải lại file .ap, luôn sao lưu trước khi ghi
0x12	Unsupported PLC Model – PLC không tương thích với cấu hình hiện tại	Sai giao thức, chọn sai loại PLC trong phần mềm	Chọn lại đúng model PLC trong phần mềm Samkoon STU hoặc SKTool
0x13	Time Sync Error – Lỗi đồng bộ thời gian với PLC hoặc hệ thống	HMI không thể lấy thời gian từ thiết bị kết nối	Kiểm tra cáp, giao thức hoặc đồng bộ thời gian thủ công
0x14	Runtime Execution Error – Lỗi thực thi chương trình giao diện	Logic trong màn hình bị lỗi, có thể do lỗi script hoặc macro	Kiểm tra kỹ các macro, tránh lỗi chia 0, sai kiểu dữ liệu



Cách khắc phục lỗi thường gặp phải ở màn hình HMI Samkoon

1. Màn hình không lên nguồn

• Nguyên nhân:

  • Nguồn cấp không đúng điện áp (thường là 24VDC).

  • Hỏng bo nguồn bên trong HMI.

• Khắc phục:

  • Kiểm tra nguồn đầu vào bằng đồng hồ.

  • Thử cấp nguồn từ nguồn ổn áp khác.

  • Nếu không lên, cần sửa phần cứng.

2. Không kết nối được với PLC

• Nguyên nhân:

  • Sai cổng COM, sai giao thức (Modbus, Mitsubishi, Siemens…).

  • Cáp kết nối bị lỗi hoặc gắn sai chân.

• Khắc phục:

  • Kiểm tra cấu hình cổng COM trong phần mềm STU (Samkoon Touch Utility).

  • Xác minh sơ đồ nối dây đúng cho loại PLC đang sử dụng.

3. HMI báo lỗi “PLC disconnected”

• Nguyên nhân:

  • Mất kết nối vật lý hoặc sai địa chỉ PLC.

  • PLC chưa bật hoặc đang lỗi.

• Khắc phục:

  • Đảm bảo PLC đang hoạt động bình thường.

  • Kiểm tra dây kết nối và cấu hình truyền thông.

4. Không upload / download được project

• Nguyên nhân:

  • Driver USB bị lỗi hoặc phần mềm STU không nhận HMI.

  • Sai mật khẩu bảo vệ hoặc chế độ kết nối không đúng.

• Khắc phục:

  • Cài lại phần mềm STU mới nhất.

  • Kiểm tra cáp USB hoặc sử dụng cổng Ethernet nếu có.

  • Đảm bảo cài đúng driver USB.

5. Màn hình bị treo hoặc khởi động lại liên tục

• Nguyên nhân:

  • File chương trình bị lỗi hoặc quá nặng.

  • Hỏng phần cứng (RAM, bộ nhớ Flash).

• Khắc phục:

  • Tải lại chương trình đơn giản hơn.

  • Nếu vẫn treo, cần sửa phần cứng hoặc cập nhật lại firmware.

6. Cảm ứng không chính xác hoặc không nhấn được

• Nguyên nhân:

  • Màn hình cảm ứng bị lệch hoặc lỗi phần cứng.

• Khắc phục:

  • Vào menu hệ thống để hiệu chỉnh cảm ứng (nếu thao tác được).

  • Nếu không phản hồi → thay màn cảm ứng.

Những lỗi của màn hình HMI chúng tôi đã tiếp nhận sửa chữa

• Sửa chữa Màn hình  HMI hiển thị bị ố, tối đen ==> không thấy rõ giá trị để vận hành máy
• Sửa chữa Màn hình  HMI Màn hình hiển thị sọc kẻ
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố tròn đen, Màn hình hiển thị nền xanh sọc
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố mờ, đứt nét
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất nguồn (cấp điện không lên nguồn), nguồn chập chờn, cháy nổ board mạch do chạm chập
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất kết nối các cổng truyền thông với PLC và máy tính
• Thay cảm ứng Màn hình  HMI : Màn hình điều khiển bấm bị liệt cảm ứng, hoặc cảm ứng bấm bị lệch…
• Thay thế LCD Màn hình HMI : Màn hình hiển thị sọc tối + ố + mờ=> Gây khó khăn trong việc nhập thông số vận hành máy
• Màn hình HMI cảm ứng bị đơ, chạm không ăn
• Màn hình HMI bị lỗi bo mạch
• Màn hình HMI bị lỗi nguồn, không lên nguồn
• Màn hình HMI bị nổ tụ
• Màn hình HMI bị nổ bo mạch nguồn

Các lỗi màn hình thường xuyên gặp phải
– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Dịch vụ của chúng tôi:
– THAY TẤM CẢM ỨNG MÀN HÌNH HMI.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

Chúng tôi còn nhận sửa các hãng màn hình HMI

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

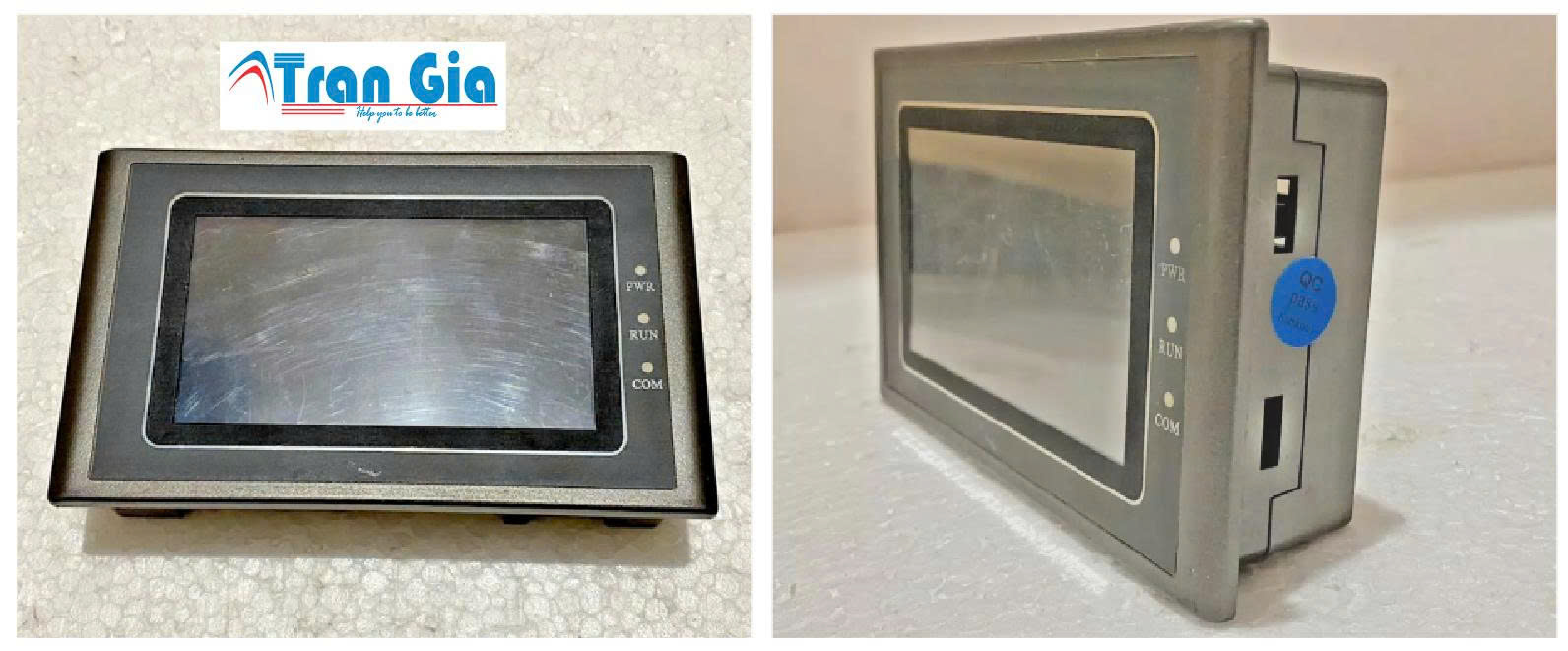

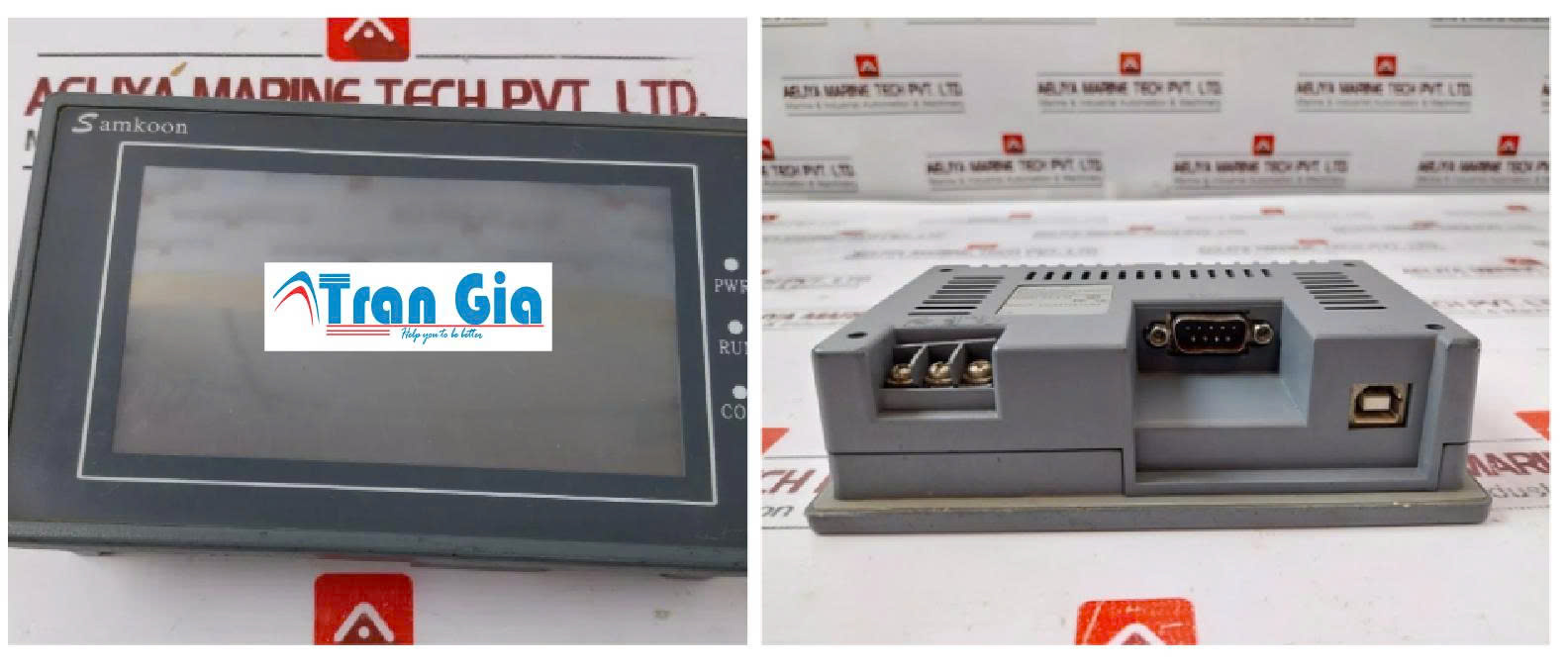

Hình ảnh một số thiết bị màn hình HMI đang được chúng tôi sửa chữa

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA chuyên sửa màn hình Samkoon với giá cả phải chăng

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa biến tần toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa Chữa biến tần tận nơi: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
