TRAN GIA Automation chuyên cung cấp tấm cảm ứng màn hình HMI Allen Bradley chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Chuyên sửa màn hình HMI Allen Bradley báo lỗi, sửa HMI Panelview uy tín lấy liền. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Hướng dẫn chi tiết cách sửa các lỗi thường gặp của màn hình HMI Allen Bradley

1. Màn hình không khởi động, treo logo Allen-Bradley

Nguyên nhân:

• Hệ điều hành lỗi hoặc firmware bị hư
• Bộ nhớ (CompactFlash, thẻ SD) bị lỗi
• Nguồn cấp không ổn định

Cách xử lý:

• Ngắt nguồn, chờ 30 giây rồi cấp lại – nếu vẫn lỗi thì thực hiện:
  1. Chuẩn bị USB boot chứa firmware chính hãng (tải từ Rockwell)
  2. Vào chế độ Configuration Mode bằng cách giữ góc trên trái màn hình trong khi khởi động
  3. Chọn Firmware Update → chọn đúng file .dmk hoặc .fw
  4. Nếu không vào được Configuration Mode → dùng ControlFlash Plus từ PC (qua cổng USB hoặc Ethernet)

2. Không tải được file .MER hoặc báo lỗi Application Load Failed

Nguyên nhân:

• File MER bị lỗi hoặc không tương thích phiên bản firmware
• Tên file sai, đặt không đúng thư mục gốc của USB
• Hệ điều hành HMI không đủ phiên bản runtime

Cách xử lý:

• Kiểm tra file .MER có đúng version không bằng cách mở trong FactoryTalk View Studio
• Re-build lại file .MER theo đúng version runtime đang cài trên HMI
• Đặt tên file đơn giản (ví dụ app.mer) và đặt trong thư mục gốc của USB/CF
• Từ Configuration Mode, vào File Management → Copy từ USB → Internal Storage → Chạy ứng dụng

3. Mất kết nối với PLC hoặc thiết bị khác

Nguyên nhân:

• Cáp truyền thông hỏng, cắm sai chân
• Địa chỉ IP hoặc cổng truyền thông sai
• Driver trong HMI chưa được nạp hoặc không hỗ trợ PLC

Cách xử lý:

• Kiểm tra cáp RS232/RS485 hoặc cáp Ethernet
• Đảm bảo PLC và HMI cùng mạng (subnet, gateway)
• Vào Communication Setup trong FactoryTalk Studio → kiểm tra driver và node
• Trên HMI, vào Configuration Mode → Communication Setup → Test Connection

4. Màn hình cảm ứng đơ hoặc chạm sai lệch

Nguyên nhân:

• Tấm cảm ứng bị lỗi hoặc chập
• Cáp cảm ứng lỏng
• IC điều khiển cảm ứng hư

Cách xử lý:

• Tháo vỏ và kiểm tra cáp nối touch panel
• Làm sạch socket, thay tấm cảm ứng nếu có dấu hiệu trầy xước hoặc nứt
• Vào Configuration Mode → Touch Calibration → làm theo hướng dẫn hiệu chuẩn
• Nếu không thể hiệu chuẩn được, cần thay tấm cảm ứng

5. HMI báo lỗi bộ nhớ: Memory Allocation Error, File System Corrupt

Nguyên nhân:

• Bộ nhớ trong đầy hoặc bị lỗi file hệ thống
• Thẻ nhớ CF/SD bị hư
• Hệ điều hành bị lỗi trong quá trình ghi dữ liệu

Cách xử lý:

• Format bộ nhớ trong từ Configuration Mode (File Management → Delete files không cần thiết)
• Nạp lại hệ điều hành và firmware từ USB hoặc thẻ CF
• Nếu vẫn lỗi → thay bộ nhớ CF (nếu tháo rời được) hoặc thay mainboard

6. Không nhận USB hoặc không tìm thấy file MER

Nguyên nhân:

• USB không đúng định dạng
• File MER không đặt ở thư mục gốc hoặc tên file sai
• Cổng USB HMI bị lỗi

Cách xử lý:

• Dùng USB ≤ 8GB, định dạng FAT32
• Đặt file .MER trong thư mục gốc, tên đơn giản không dấu cách
• Cắm thử USB khác hoặc nạp qua thẻ nhớ CF nếu có
• Vào Configuration Mode → File Management → Copy from External Storage

7. Lỗi Pin CMOS yếu (Battery Low)

Nguyên nhân:

• Pin nuôi bộ nhớ RTC yếu hoặc hết (thường sau 3–5 năm)

Cách xử lý:

• Tháo nắp HMI (nếu được phép) → thay pin CMOS loại CR2032 hoặc tương đương
• Sau khi thay pin, thiết lập lại ngày giờ và các thông số thời gian thực

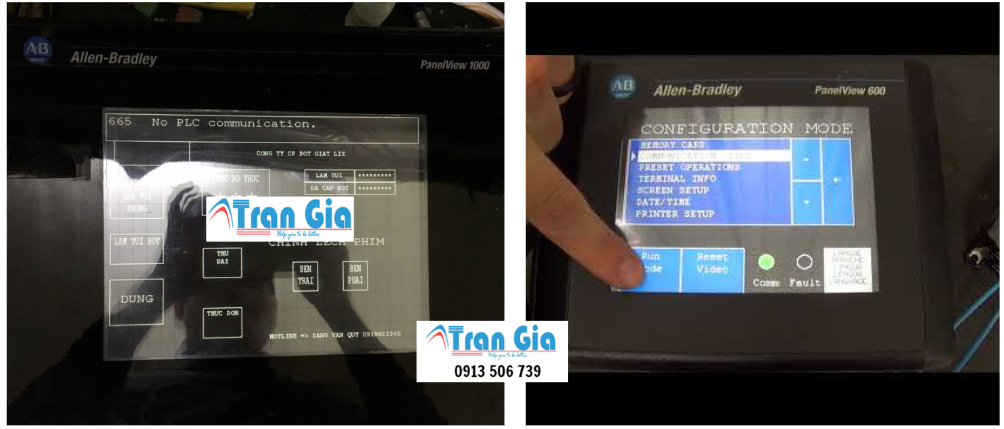

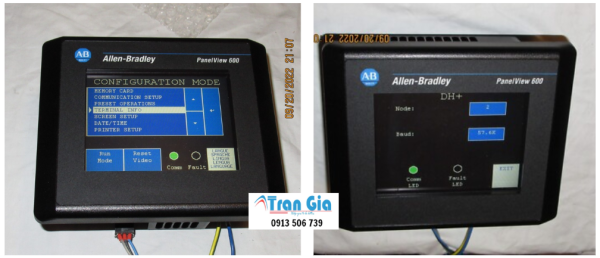

8. Hướng dẫn vào Configuration Mode (chế độ cài đặt)

Dành cho PanelView Plus:

• Tắt nguồn HMI
• Khi bật lại, giữ góc trên bên trái màn hình khoảng 5–10 giây
• Sẽ vào được màn hình Configuration → Từ đây có thể:
  • Nạp ứng dụng .MER
  • Cấu hình IP
  • Cập nhật firmware
  • Hiệu chuẩn cảm ứng
  • Format bộ nhớ

Lỗi thường gặp ở màn hình HMI Allen Bradley, sửa HMI Panelview

• Màn hình Allen Bradley bị hư bo nguồn.
• Màn hình Allen Bradley hư bo công suất.
• Màn hình Allen Bradley hư bo CPU.
• Sửa chữa màn hình HMI Allen Bradley Khởi động rất lâu mới lên màn được.
• Sửa chữa màn hình HMI Allen Bradley Chập chờn lúc khởi động được lúc không
• Sửa chữa màn hình HMI Allen Bradley Màn hình bị loang màu, hoen ố, kẻ sọc, mờ không thấy rõ.
• Sửa chữa màn hình HMI Allen Bradley Màn hình không sáng lên.
• Sửa chữa màn hình HMI Allen Bradley Màn hình bị tối đen.
• Sửa chữa màn hình HMI Allen Bradley Màn hình không boot load được chương trình giao diện vận hành
• Sửa chữa màn hình HMI Allen Bradley Màn hình bị treo, đơ lag không điều khiển được.
• Sửa chữa màn hình HMI Allen Bradley Lỗi các cổng truyền thông, dẫn tới việc không kết nối được với PLC và máy tính.
• Sửa chữa màn hình HMI Allen Bradley Màn hình có lên nguồn – Nhưng nhấp nháy, hay bị lỗi chỉ hiển thị 1 màu như: Trắng, xanh, vàng, đỏ, tím, đen,…

• Sửa chữa màn hình HMI Allen Bradley Sửa chữa lỗi cả phần cứng và phần mềm firmware của màn hình Hmi.
• Sửa chữa màn hình HMI Allen Bradley Cảm ứng không bấm được.
• Sửa chữa màn hình HMI Allen Bradley Cảm ứng không nhạy.
• Sửa chữa màn hình HMI Allen Bradley Cảm ứng bị loạn điểm.
• Sửa chữa màn hình HMI Allen Bradley Mất cảm ứng từng vùng.
• Sửa chữa màn hình HMI Allen Bradley  Màn hình bị vỡ cảm ứng và tấm nền hiển thị.
• Sửa chữa màn hình HMI Allen Bradley Không lên nguồn.
• Sửa chữa màn hình HMI Allen Bradley Không khởi động được.
• Sửa chữa màn hình hmi Allen Bradley bị nổ tụ, nổ bo mạch.
• Màn hình Allen Bradley bị bể màn hình cảm ứng
• Màn hình Allen Bradley mọi kích thước với linh kiện hính hãng.
• Màn hình Allen Bradley màn hình LCD,  hiển thị sọc ,..
• Màn hình Allen Bradley bị hỏng chương trình, lỗi kết nối,…

Các dòng màn hình HMI Allen Bradley mà TRAN GIA chúng tôi đã sửa thành công

Các dòng HMI: Sửa HMI Allen-Bradley 2711P-RDT10C, 2711P-RDB12C, 2711P-RBT7, 2711P-RDK10C, 2711P-RDT7C, 2711P-B6M1A, 2711P-K7C4D1, 2711P-T7C4D1, 2711-B5A8L1, 2711-K5A14, 2711-KA1, 2711-KC1, 2711E-T10C15, 2711-M3A18L1, 2711-NT1, 2711-T5A2L1, 6180W-15BPXPH, 6180W-15BSXPH, 6181-AFDDBCBZZ, 6181P-12NPXPH, 6181P-15NPXPH, 6181P-15NP2KH, 6181P-17NP2KH, 6181P-12NS2KH, 6181P-15NS2KH, 6181P-12TPXPH, 6181P-17TPXP, 6181P-15TP2KHSS, 6181P-15TS2KH, 6182H-10BEH4D, 6182H-10TRH4D, 6186-M17ALTC, …

Sửa chữa HMI Allen-Bradley 5000 series: 2715P-T7CD, 2715P-T7WD, 2715P-T9WD, 2715P-T10CD, 2715P-T12WD, 2715P-T15CD, 2715P-T19CD, 2715P-B7CD, 2715P-B10CD, 2715P-B15CD, 2713P-T6CD1, 2713P-T7WD1, 2713P-T9WD1, 2713P-T12WD1, 2713P-T10CD1,…

Sửa chữa HMI Allen-Bradley 2711PC series: 2711PC-B4C20D8, 2711PC-K4M20D8, 2711PC-T6C20D8, 2711PC-T6M20D8, …

Sửa chữa HMI Allen-Bradley 2711R series: 2711R-T4T, 2711R-T7T, 2711R-T10T, …

Sửa chữa HMI Allen-Bradley 2711P Plus 6: 2711P-B10C4A, 2711P-B10C4D, 2711P-B12C4A, 2711P-B12C4D, 2711P-B15C4A, 2711P-B15C4D, 2711P-B6C20A, 2711P-B6C20D, 2711P-B6C5A, 2711P-B6C5D, 2711P-B6M20A, 2711P-B6M20D, 2711P-B6M5A, 2711P-B6M5D, 2711P-B7C4A, 2711P-B7C4D, 2711P-K10C4A, 2711P-K10C4D, 2711P-K12C4A, 2711P-K12C4D, 2711P-K15C4A, 2711P-K15C4D, 2711P-K4C20A, 2711P-K4C20D, 2711P-K4C5A, 2711P-K4C5D, 2711P-K4M20A, 2711P-K4M20D,…

Sửa chữa HMI Allen-Bradley 2711P Plus 7: 2711P-T6C21D8S, 2711P-T6C22D8S, 2711P-T7C21D8S, 2711P-T7C22D8S, 2711P-T10C21D8S, 2711P-T10C22D8S, 2711P-T15C21D8S, 2711P-T15C22D8S, 2711P-T4W21D8S, 2711P-T4W22D8S, 2711P-T9W21D8S, 2711P-T9W22D8S, 2711P-T12W21D8S, 2711P-T12W22D8S, 2711P-T7C22A9P, 2711P-T7C22D9P, …

Câu hỏi thường gặp khi sửa màn hình HMI Allen Bradley tại Trần Gia Automation

1. Trần Gia Automation nhận sửa những dòng HMI Allen Bradley nào?
➡ Chúng tôi nhận sửa hầu hết các dòng như PanelView 300, 550, 600, 700, 1000, 1500… và các model thuộc PanelView Plus, PanelView Plus 6/7.

2. Các lỗi HMI Allen Bradley thường gặp là gì?
➡ Một số lỗi phổ biến:

• Màn hình không lên nguồn.

• Cảm ứng (touchscreen) liệt hoặc loạn.

• Màn hình hiển thị sọc, mất màu.

• Không kết nối PLC.

• Khởi động treo logo Allen Bradley.

3. Thời gian sửa chữa mất bao lâu?
➡ Thông thường từ 2–5 ngày làm việc tùy mức độ hư hỏng. Trường hợp cần gấp, chúng tôi có dịch vụ sửa nhanh trong 24h.

4. Có bảo hành sau khi sửa không?
➡ Có. Thời gian bảo hành từ 3–6 tháng tùy loại lỗi và linh kiện thay thế.

5. Nếu không sửa được thì sao?
➡ Chúng tôi sẽ hoàn trả thiết bị và không tính phí kiểm tra.

6. Trần Gia Automation có nhận bảo trì định kỳ HMI không?
➡ Có. Chúng tôi cung cấp dịch vụ bảo trì – vệ sinh – kiểm tra định kỳ giúp kéo dài tuổi thọ thiết bị.

7. Khách hàng ở xa có thể gửi HMI để sửa không?
➡ Có. Quý khách có thể gửi qua đơn vị vận chuyển, chúng tôi sẽ tiếp nhận, báo giá, sửa chữa và gửi trả tận nơi.

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

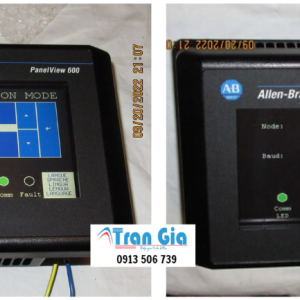

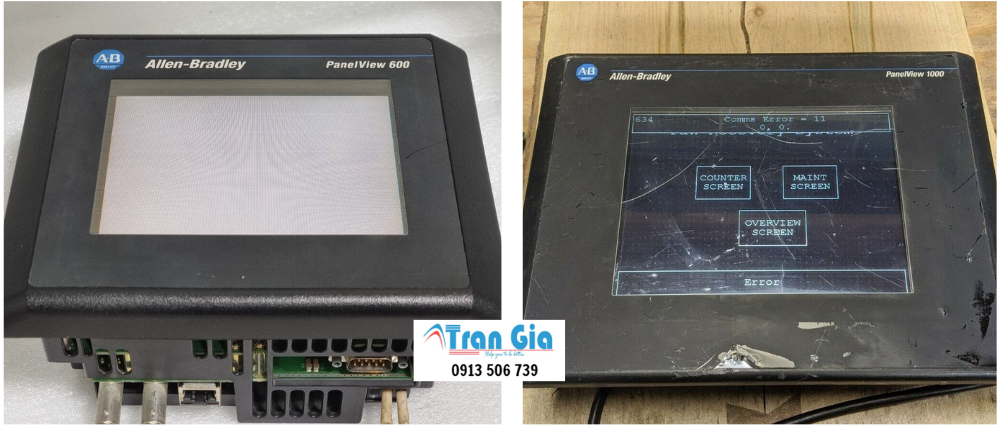

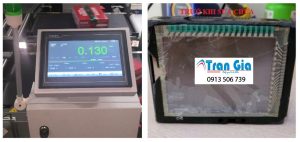

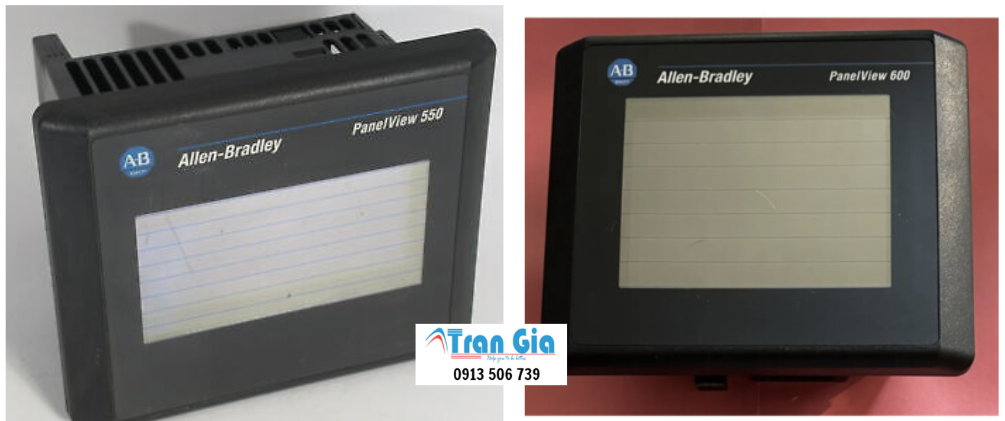

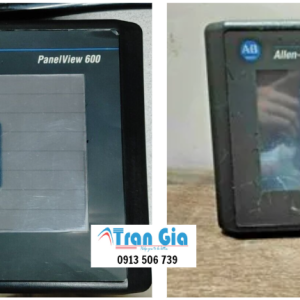

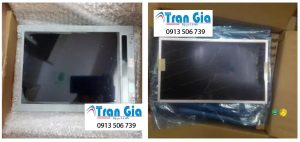

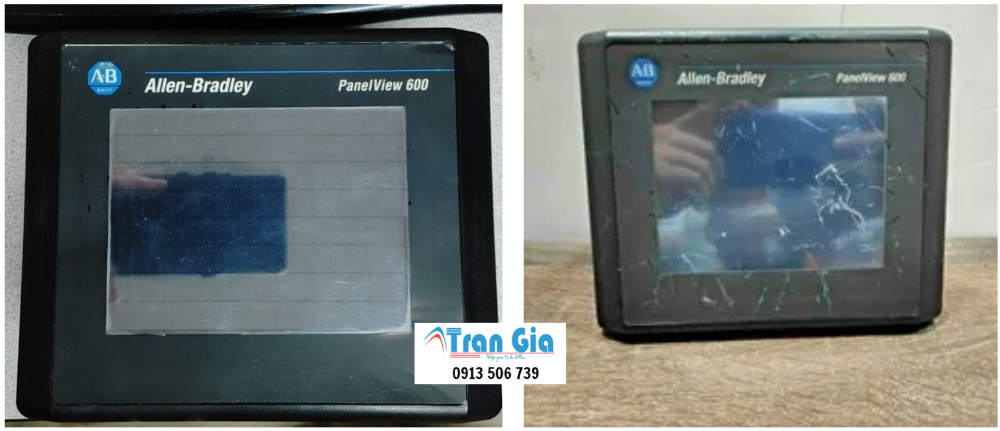

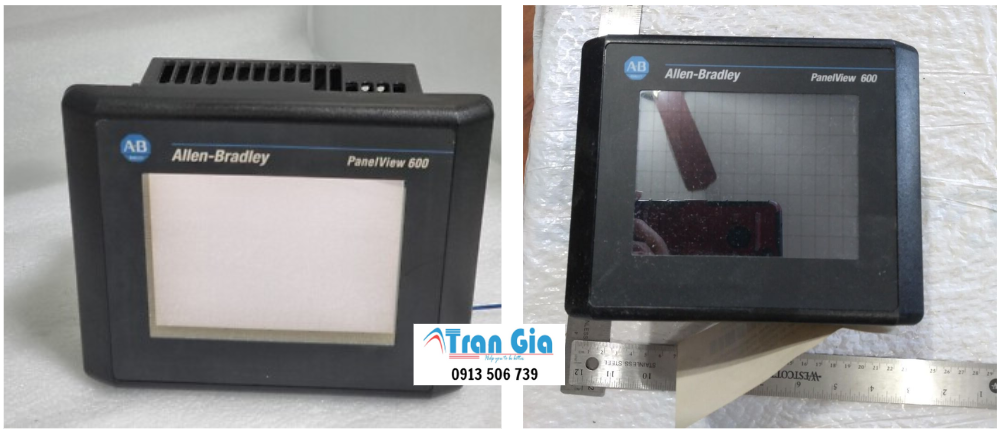

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA Chuyên sửa màn hình HMI Allen Bradley báo lỗi, sửa HMI Panelview uy tín lấy liền

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI  toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa màn hình HMI tận nơi: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
