TRAN GIA Automation chuyên cung cấp tấm cảm ứng màn hình HMI Allen Bradley chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Chuyên sửa màn hình HMI Allen Bradley báo lỗi, sửa HMI Panelview tại Tp Hồ Chí Minh. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Câu hỏi thường gặp khi sửa màn hình HMI Allen Bradley tại Trần Gia Automation

1. Trần Gia Automation nhận sửa những dòng HMI Allen Bradley nào?
➡ Chúng tôi nhận sửa hầu hết các dòng như PanelView 300, 550, 600, 700, 1000, 1500… và các model thuộc PanelView Plus, PanelView Plus 6/7.

2. Các lỗi HMI Allen Bradley thường gặp là gì?
➡ Một số lỗi phổ biến:

• Màn hình không lên nguồn.

• Cảm ứng (touchscreen) liệt hoặc loạn.

• Màn hình hiển thị sọc, mất màu.

• Không kết nối PLC.

• Khởi động treo logo Allen Bradley.

3. Thời gian sửa chữa mất bao lâu?
➡ Thông thường từ 2–5 ngày làm việc tùy mức độ hư hỏng. Trường hợp cần gấp, chúng tôi có dịch vụ sửa nhanh trong 24h.

4. Có bảo hành sau khi sửa không?
➡ Có. Thời gian bảo hành từ 3–6 tháng tùy loại lỗi và linh kiện thay thế.

5. Nếu không sửa được thì sao?
➡ Chúng tôi sẽ hoàn trả thiết bị và không tính phí kiểm tra.

6. Trần Gia Automation có nhận bảo trì định kỳ HMI không?
➡ Có. Chúng tôi cung cấp dịch vụ bảo trì – vệ sinh – kiểm tra định kỳ giúp kéo dài tuổi thọ thiết bị.

7. Khách hàng ở xa có thể gửi HMI để sửa không?

➡ Có. Quý khách có thể gửi qua đơn vị vận chuyển, chúng tôi sẽ tiếp nhận, báo giá, sửa chữa và gửi trả tận nơi.

Cách kiểm tra lỗi màn hình HMI Allen Bradley Panelview

1. Quan sát hiện tượng ban đầu

• Không lên nguồn → Kiểm tra nguồn cấp (AC/DC) có đúng điện áp, đúng cực tính không.

• Màn hình tối hoặc sọc → Có thể lỗi đèn nền, cáp tín hiệu, hoặc panel LCD.

• Cảm ứng không nhận lệnh → Nghi lỗi tấm cảm ứng hoặc cáp nối mainboard.

• Treo logo Allen Bradley khi khởi động → Lỗi phần mềm hoặc thẻ nhớ CompactFlash.

2. Kiểm tra nguồn cấp

• Dùng đồng hồ đo điện áp để kiểm tra nguồn vào (thường là 24VDC hoặc 110/220VAC tùy model).

• Đảm bảo dây nguồn chắc chắn, không lỏng hoặc oxy hóa.

• Nếu có mùi khét hoặc dấu hiệu cháy nổ linh kiện → không tiếp tục cấp nguồn để tránh hỏng nặng hơn.

3. Kiểm tra kết nối truyền thông

• Xác định cổng kết nối (RS232, Ethernet, DH+, ControlNet, v.v.) đang sử dụng.

• Dùng phần mềm RSLinx để xem HMI có xuất hiện trong danh sách thiết bị không.

• Kiểm tra dây cáp và cấu hình địa chỉ IP hoặc node address.

4. Vào chế độ cấu hình / Test Mode

• Tắt nguồn HMI.

• Khi bật lại, giữ góc màn hình (thường là góc trên bên trái) để vào Configuration Mode.

• Từ đây, có thể chạy Self-Test để kiểm tra LCD, cảm ứng, bộ nhớ và phần mềm.

5. Kiểm tra lỗi phần mềm

• Với các model PanelView Plus, vào Diagnostics để xem log lỗi.

• Nếu lỗi liên quan đến ứng dụng FactoryTalk View, thử tải lại file *.MER.

• Trường hợp firmware lỗi, cần dùng ControlFLASH để nạp lại.

6. Ghi lại mã lỗi hoặc hiện tượng

• Ghi lại error code hoặc mô tả hiện tượng trước khi gửi cho kỹ thuật viên.

• Điều này giúp tiết kiệm thời gian và xác định đúng nguyên nhân hỏng.

Lỗi thường gặp ở màn hình HMI Allen Bradley, sửa HMI Panelview

• Màn hình Allen Bradley bị hư bo nguồn.
• Màn hình Allen Bradley hư bo công suất.
• Màn hình Allen Bradley hư bo CPU.
• Sửa chữa màn hình HMI Allen Bradley Khởi động rất lâu mới lên màn được.
• Sửa chữa màn hình HMI Allen Bradley Chập chờn lúc khởi động được lúc không
• Sửa chữa màn hình HMI Allen Bradley Màn hình bị loang màu, hoen ố, kẻ sọc, mờ không thấy rõ.
• Sửa chữa màn hình HMI Allen Bradley Màn hình không sáng lên.
• Sửa chữa màn hình HMI Allen Bradley Màn hình bị tối đen.
• Sửa chữa màn hình HMI Allen Bradley Màn hình không boot load được chương trình giao diện vận hành
• Sửa chữa màn hình HMI Allen Bradley Màn hình bị treo, đơ lag không điều khiển được.
• Sửa chữa màn hình HMI Allen Bradley Lỗi các cổng truyền thông, dẫn tới việc không kết nối được với PLC và máy tính.
• Sửa chữa màn hình HMI Allen Bradley Màn hình có lên nguồn – Nhưng nhấp nháy, hay bị lỗi chỉ hiển thị 1 màu như: Trắng, xanh, vàng, đỏ, tím, đen,…

• Sửa chữa màn hình HMI Allen Bradley Sửa chữa lỗi cả phần cứng và phần mềm firmware của màn hình Hmi.
• Sửa chữa màn hình HMI Allen Bradley Cảm ứng không bấm được.
• Sửa chữa màn hình HMI Allen Bradley Cảm ứng không nhạy.
• Sửa chữa màn hình HMI Allen Bradley Cảm ứng bị loạn điểm.
• Sửa chữa màn hình HMI Allen Bradley Mất cảm ứng từng vùng.
• Sửa chữa màn hình HMI Allen Bradley  Màn hình bị vỡ cảm ứng và tấm nền hiển thị.
• Sửa chữa màn hình HMI Allen Bradley Không lên nguồn.
• Sửa chữa màn hình HMI Allen Bradley Không khởi động được.
• Sửa chữa màn hình hmi Allen Bradley bị nổ tụ, nổ bo mạch.
• Màn hình Allen Bradley bị bể màn hình cảm ứng
• Màn hình Allen Bradley mọi kích thước với linh kiện hính hãng.
• Màn hình Allen Bradley màn hình LCD,  hiển thị sọc ,..
• Màn hình Allen Bradley bị hỏng chương trình, lỗi kết nối,…

Các dòng màn hình HMI Allen Bradley mà TRAN GIA chúng tôi đã sửa thành công

Các dòng HMI: Sửa HMI Allen-Bradley 2711P-RDT10C, 2711P-RDB12C, 2711P-RBT7, 2711P-RDK10C, 2711P-RDT7C, 2711P-B6M1A, 2711P-K7C4D1, 2711P-T7C4D1, 2711-B5A8L1, 2711-K5A14, 2711-KA1, 2711-KC1, 2711E-T10C15, 2711-M3A18L1, 2711-NT1, 2711-T5A2L1, 6180W-15BPXPH, 6180W-15BSXPH, 6181-AFDDBCBZZ, 6181P-12NPXPH, 6181P-15NPXPH, 6181P-15NP2KH, 6181P-17NP2KH, 6181P-12NS2KH, 6181P-15NS2KH, 6181P-12TPXPH, 6181P-17TPXP, 6181P-15TP2KHSS, 6181P-15TS2KH, 6182H-10BEH4D, 6182H-10TRH4D, 6186-M17ALTC, …

Sửa chữa HMI Allen-Bradley 5000 series: 2715P-T7CD, 2715P-T7WD, 2715P-T9WD, 2715P-T10CD, 2715P-T12WD, 2715P-T15CD, 2715P-T19CD, 2715P-B7CD, 2715P-B10CD, 2715P-B15CD, 2713P-T6CD1, 2713P-T7WD1, 2713P-T9WD1, 2713P-T12WD1, 2713P-T10CD1,…

Sửa chữa HMI Allen-Bradley 2711PC series: 2711PC-B4C20D8, 2711PC-K4M20D8, 2711PC-T6C20D8, 2711PC-T6M20D8, …

Sửa chữa HMI Allen-Bradley 2711R series: 2711R-T4T, 2711R-T7T, 2711R-T10T, …

Sửa chữa HMI Allen-Bradley 2711P Plus 6: 2711P-B10C4A, 2711P-B10C4D, 2711P-B12C4A, 2711P-B12C4D, 2711P-B15C4A, 2711P-B15C4D, 2711P-B6C20A, 2711P-B6C20D, 2711P-B6C5A, 2711P-B6C5D, 2711P-B6M20A, 2711P-B6M20D, 2711P-B6M5A, 2711P-B6M5D, 2711P-B7C4A, 2711P-B7C4D, 2711P-K10C4A, 2711P-K10C4D, 2711P-K12C4A, 2711P-K12C4D, 2711P-K15C4A, 2711P-K15C4D, 2711P-K4C20A, 2711P-K4C20D, 2711P-K4C5A, 2711P-K4C5D, 2711P-K4M20A, 2711P-K4M20D,…

Sửa chữa HMI Allen-Bradley 2711P Plus 7: 2711P-T6C21D8S, 2711P-T6C22D8S, 2711P-T7C21D8S, 2711P-T7C22D8S, 2711P-T10C21D8S, 2711P-T10C22D8S, 2711P-T15C21D8S, 2711P-T15C22D8S, 2711P-T4W21D8S, 2711P-T4W22D8S, 2711P-T9W21D8S, 2711P-T9W22D8S, 2711P-T12W21D8S, 2711P-T12W22D8S, 2711P-T7C22A9P, 2711P-T7C22D9P, …

Bảng mã lỗi màn hình HMI Allen Bradley

Mã lỗi / Thông báo	Nguyên nhân	Cách xử lý / Gợi ý sửa chữa
Error 31: Terminal Configuration Error	Cấu hình không phù hợp hoặc bị lỗi	Kiểm tra và cấu hình lại trong FactoryTalk View, reset về mặc định nếu cần
Error 1110: Internal Communication Failure	Mất kết nối giữa HMI và PLC hoặc thiết bị khác	Kiểm tra cáp mạng, cấu hình IP, giao thức truyền thông
Error 2110: Application Load Failed	Ứng dụng .MER không thể tải hoặc bị lỗi file	Tải lại file .MER từ FactoryTalk View Studio
Error 2220: Memory Allocation Error	HMI không đủ bộ nhớ để chạy ứng dụng	Giảm dung lượng ứng dụng, xóa các project cũ
Error 2311: Touchscreen Controller Error	Tấm cảm ứng hoặc IC điều khiển cảm ứng bị lỗi	Hiệu chuẩn lại, kiểm tra/tay hoặc thay mới tấm cảm ứng
Error 2320: Backlight Error	Đèn nền màn hình LCD không hoạt động	Kiểm tra hoặc thay panel hiển thị
Error 3002: OS Boot Failure	Hệ điều hành không khởi động được hoặc file hệ thống bị lỗi	Cài lại firmware hoặc thay bộ nhớ
Error 3200: File System Corrupted	File hệ thống bị lỗi, không truy cập được	Format lại bộ nhớ, nạp lại firmware và ứng dụng
Error 3201: Internal CompactFlash Failure	Thẻ nhớ CF bị lỗi	Thay thẻ CF, cài lại hệ điều hành
Error 3205: Invalid Firmware Image	Firmware không tương thích hoặc bị lỗi	Tải lại firmware đúng phiên bản từ Rockwell
Error 3210: Boot Loader Error	Lỗi quá trình khởi động hệ điều hành	Nạp lại firmware bằng USB hoặc CF
Error 3301: Application Signature Invalid	File MER không đúng phiên bản hoặc bị lỗi bảo mật	Xuất lại file MER phù hợp
Error 3320: Runtime OS Not Found	Thiếu hệ điều hành Runtime	Nạp lại OS Runtime
Error 4004: Communication Driver Not Found	Thiếu driver giao tiếp với PLC	Cài đúng driver và firmware
Error 4101: Unrecoverable Application Error	Ứng dụng bị lỗi nghiêm trọng, không thể chạy	Xóa ứng dụng lỗi, nạp lại từ USB hoặc CF
Ethernet Port Error / No Link	Mất kết nối mạng	Kiểm tra dây, port, cấu hình địa chỉ IP
System Volume Low	Cảnh báo âm lượng thấp (trên model có âm thanh)	Tăng âm lượng hoặc tắt cảnh báo nếu không dùng
Battery Low	Pin nuôi bộ nhớ RTC yếu hoặc hết	Thay pin CMOS trên mainboard
Calibration Required	Màn hình cần hiệu chuẩn cảm ứng	Vào menu hiệu chuẩn hoặc nhấn góc màn hình để vào chế độ setup
File System Corrupt	Hệ thống file bị lỗi	Format và nạp lại hệ điều hành hoặc ứng dụng
No .MER File Found	Không tìm thấy file ứng dụng trong USB/CF Card	Đặt file .MER đúng tên, đúng thư mục gốc
Application Load Failed – Version Mismatch	File MER không tương thích với firmware	Build lại file MER bằng phiên bản phù hợp
Application Load Interrupted	Lỗi trong quá trình nạp ứng dụng	Kiểm tra lại nguồn, USB, file MER
USB Not Detected	HMI không nhận USB	Format lại USB về FAT32, kiểm tra file hệ thống
Cannot Load Runtime Application	Ứng dụng runtime không thể khởi chạy	Kiểm tra phiên bản firmware và build lại ứng dụng nếu cần

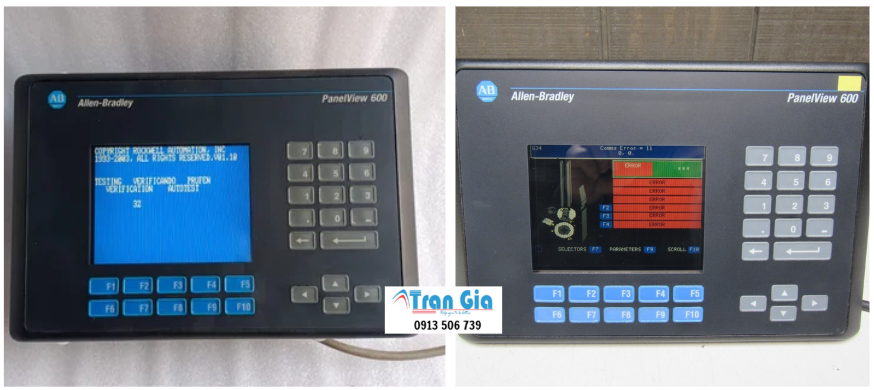

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA Chuyên sửa màn hình HMI Allen Bradley báo lỗi, sửa HMI Panelview tại Tp Hồ Chí Minh

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa màn hình HMI  toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa màn hình HMI tận nơi: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
