TRAN GIA Automationchúng tôi chuyên nhận sửa mọi loại biến tần Mitsubishi, Delta, Yaskawa, Panasonic,… Chuyên sửa màn hình cảm ứng HMI Teco, xử lý lỗi nhanh nhất trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Nguyên nhân và hướng dẫn cách sửa lỗi thường gặp trong quá trình sửa chữa màn hình HMI Teoco

1. Màn hình HMI Teoco không lên nguồn

Nguyên nhân:

• Nguồn cấp bị mất hoặc không ổn định

• IC nguồn, tụ nguồn, diode bị hỏng

• Mạch cấp nguồn bên trong màn hình bị lỗi

Cách sửa:

• Kiểm tra điện áp đầu vào (thường là 24VDC)

• Đo kiểm linh kiện vùng nguồn: thay tụ phồng, diode chập, IC nguồn cháy

• Nếu mạch nguồn lỗi: sửa chữa hoặc thay linh kiện và kiểm tra lại dòng cấp ra

2. Màn hình sáng đèn nhưng không hiển thị

Nguyên nhân:

• Đèn nền (backlight) bị hư

• Bo mạch xử lý tín hiệu hình ảnh bị lỗi

• Màn hình LCD bị hỏng

Cách sửa:

• Thử thay tấm panel khác tương thích

• Kiểm tra IC driver hình ảnh và mạch cấp tín hiệu

• Kiểm tra đường tín hiệu giữa main và màn hình hiển thị

3. Màn hình bị đơ cảm ứng hoặc cảm ứng sai lệch

Nguyên nhân:

• Tấm cảm ứng (touch panel) bị lỗi hoặc đứt mạch

• Cáp kết nối cảm ứng bị lỏng hoặc oxy hóa

• Lỗi IC điều khiển cảm ứng

Cách sửa:

• Vệ sinh cáp và socket

• Thay tấm cảm ứng nếu kiểm tra thấy lỗi

• Nạp lại chương trình nếu cảm ứng sai hoàn toàn

4. Màn hình không giao tiếp với PLC

Nguyên nhân:

• Dây truyền thông hư hoặc cắm sai cổng

• Cấu hình truyền thông sai trong chương trình HMI

• IC cổng truyền thông RS232/RS485 bị lỗi

Cách sửa:

• Kiểm tra lại dây cáp và sơ đồ chân kết nối

• Đảm bảo cấu hình đúng: baudrate, địa chỉ thiết bị, giao thức truyền thông

• Kiểm tra và thay IC truyền thông nếu cần thiết

5. Màn hình khởi động lên logo rồi tắt hoặc treo logo

Nguyên nhân:

• Lỗi phần mềm hoặc lỗi bộ nhớ

• IC nhớ (Flash, NAND) hư

• Firmware bị lỗi do mất điện đột ngột khi đang ghi

Cách sửa:

• Nạp lại firmware đúng phiên bản

• Thay chip nhớ nếu không thể ghi lại firmware

• Trường hợp nặng có thể cần thay mainboard

Bảng mã lỗi màn hình HMI Teco

Mã lỗi	Mô tả lỗi	Nguyên nhân & Hướng xử lý
PWR	Mất nguồn	Kiểm tra nguồn cấp, dây nguồn và cầu chì. Đảm bảo nguồn ổn định và đúng điện áp định mức.
EF	Lỗi tín hiệu ngoài	Kiểm tra các tín hiệu đầu vào từ PLC hoặc thiết bị ngoại vi. Đảm bảo không có tín hiệu lỗi gửi đến HMI.
CE1	Lỗi truyền thông	Kiểm tra kết nối truyền thông giữa HMI và PLC. Đảm bảo cáp và cấu hình truyền thông đúng.
EF1	Dừng khẩn cấp	Kiểm tra nút dừng khẩn cấp và mạch liên quan. Đảm bảo không có tín hiệu dừng khẩn cấp đang kích hoạt.
ACE	Mất tín hiệu ACI	Kiểm tra tín hiệu ACI và đảm bảo kết nối đúng.
AUE	Lỗi dò tự động	Kiểm tra quá trình tự động dò và đảm bảo các thông số cấu hình đúng.
AFE	Lỗi phản hồi PID	Kiểm tra tín hiệu phản hồi PID và cấu hình liên quan.
GFF	Lỗi chạm đất	Kiểm tra hệ thống dây điện và đảm bảo không có hiện tượng chạm đất.
oL	Quá tải	Kiểm tra tải và đảm bảo không vượt quá công suất định mức của HMI.
ovA/ovD	Quá áp DC-BUS khi tăng/giảm tốc	Kiểm tra điện áp DC-BUS và điều chỉnh thời gian tăng/giảm tốc phù hợp.
LV	Thấp áp	Kiểm tra nguồn cấp và đảm bảo điện áp không thấp hơn định mức.
OCC	Ngắn mạch giữa cầu trên và cầu dưới	Kiểm tra mạch điện và đảm bảo không có hiện tượng ngắn mạch.
OH	Quá nhiệt	Kiểm tra hệ thống làm mát và đảm bảo nhiệt độ hoạt động trong giới hạn cho phép.
CCOD	Lỗi mã phần mềm	Kiểm tra và cập nhật phần mềm HMI nếu cần thiết.
OC	Quá dòng	Kiểm tra dòng điện và đảm bảo không vượt quá giới hạn định mức.
ocA/ocD	Quá dòng khi tăng/giảm tốc	Điều chỉnh thời gian tăng/giảm tốc để tránh quá dòng.
ocn	Quá dòng khi đang hoạt động ổn định	Kiểm tra tải và đảm bảo không có hiện tượng quá tải đột ngột.
ocS	Lỗi mạch dò dòng	Kiểm tra mạch dò dòng và thay thế nếu cần thiết.
OrP	Mất pha	Kiểm tra nguồn cấp và đảm bảo không có pha nào bị mất.
uC	Dòng thấp	Kiểm tra dòng điện và đảm bảo không thấp hơn mức yêu cầu.
cFA	Lỗi tăng/giảm tốc	Kiểm tra và điều chỉnh thời gian tăng/giảm tốc phù hợp.

Những lỗi chúng tôi hay tiếp nhận sửa chữa màn hình HMI Teco

• Màn hình cảm ứng HMI Teco bị nứt, vỡ màn hình.
• Màn hình cảm ứng HMI Teco bị hư nguồn.
• Màn hình cảm ứng HMI Teco có nguồn nhưng màn hình không hiển thị.
• Màn hình cảm ứng HMI Teco bị mất cảm ứng, cảm ứng không nhạy, màn hình bị treo, bị đơ.
• Màn hình cảm ứng HMI Teco hiển thị nhưng không thao tác được trên màn hình.
• Màn hình cảm ứng HMI Teco không kết nối được với PLC.
• Màn hình cảm ứng HMI Teco có nguồn nhưng không hiển thị màn hình.
• Màn hình cảm ứng HMI Teco bị chập bàn phím.
• Màn hình cảm ứng HMI Teco bị nổ bo mạch, nổ tụ.
• Màn hình cảm ứng HMI Teco bị chấm đen, bị mờ, hiển thị sọc màu trên màn hình.
• Màn hình cảm ứng HMI Teco hiển thị màn hình xanh.
• Màn hình cảm ứng HMI Teco bị nứt, vỡ
• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…

• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI Teco hiển thị mờ
• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI Teco hiển thị bị chấm đen
• Màn hình cảm ứng HMI Teco bị hiển thị sọc LCD
• Màn hình cảm ứng HMI Teco không hiển thị, không sáng
• Màn hình cảm ứng HMI Teco bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI Teco chạm không ăn
• Màn hình cảm ứng HMI Tecolỗi nguồn, mất nguồn
• Màn hình bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC
• Nứt, vỡ màn hình HMI
• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.

Những lỗi của màn hình HMI chúng tôi đã tiếp nhận sửa chữa

• Sửa chữa Màn hình  HMI hiển thị bị ố, tối đen ==> không thấy rõ giá trị để vận hành máy
• Sửa chữa Màn hình  HMI Màn hình hiển thị sọc kẻ
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố tròn đen, Màn hình hiển thị nền xanh sọc
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố mờ, đứt nét
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất nguồn (cấp điện không lên nguồn), nguồn chập chờn, cháy nổ board mạch do chạm chập
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất kết nối các cổng truyền thông với PLC và máy tính
• Thay cảm ứng Màn hình  HMI : Màn hình điều khiển bấm bị liệt cảm ứng, hoặc cảm ứng bấm bị lệch…
• Thay thế LCD Màn hình HMI : Màn hình hiển thị sọc tối + ố + mờ=> Gây khó khăn trong việc nhập thông số vận hành máy
• Màn hình HMI cảm ứng bị đơ, chạm không ăn
• Màn hình HMI bị lỗi bo mạch
• Màn hình HMI bị lỗi nguồn, không lên nguồn
• Màn hình HMI bị nổ tụ
• Màn hình HMI bị nổ bo mạch nguồn

Các lỗi màn hình thường xuyên gặp phải
– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Dịch vụ của chúng tôi:
– THAY TẤM CẢM ỨNG MÀN HÌNH HMI.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

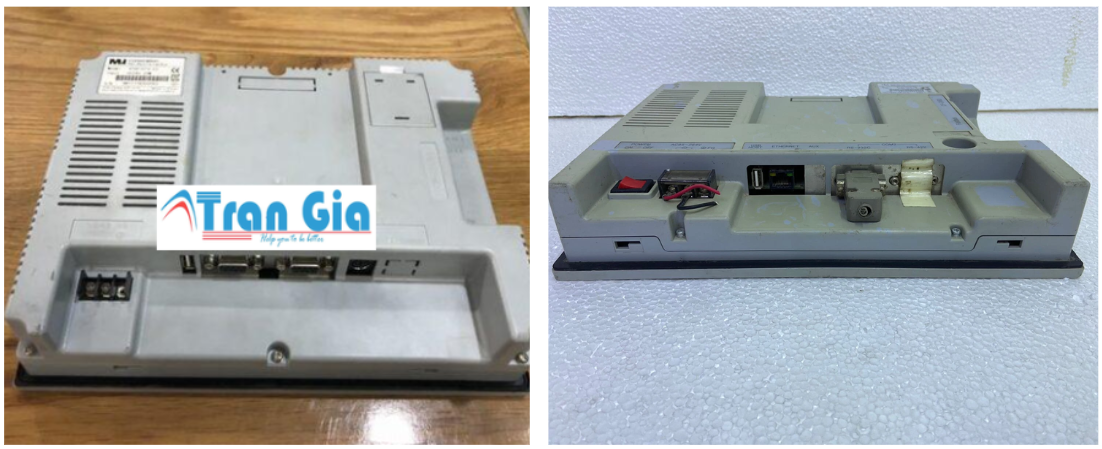

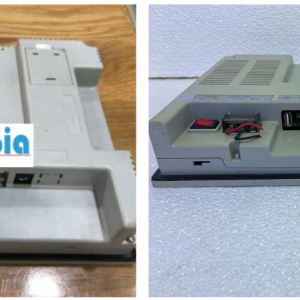

Hình ảnh một số thiết bị màn hình HMI đang được chúng tôi sửa chữa

Chúng tôi còn nhận sửa các hãng màn hình HMI

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA chuyên sửa màn hình cảm ứng HMI Teco, xử lý lỗi nhanh nhất

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
