TRAN GIA Automation chuyên cung cấp màn hình HMI Schneider XBTGT5230 chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời là Chuyên sửa HMI Schneider XBTGT5230 bị hư LCD, xử lý lỗi nhanh chóng. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)
• Mạch cấp nguồn (Power board)
• Mạch xử lý tín hiệu cảm ứng, hiển thị
• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Ưu điểm của sửa màn hình HMI so với mua mới

Đa số các màn hình cảm ứng HMI hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

• Sửa màn hình cảm ứng HMI giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)
• Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.
• Sửa màn hình cảm ứng HMI làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.
• Sửa màn hình cảm ứng HMI giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…

Đội ngũ kỹ sư của Trần Gia Automation sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI Weintek sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Đặc biệt, chúng tôi chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc…

Với các lỗi về phần cảm ứng của màn hình HMI thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  chúng tôi luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.

Trần Gia Automation có trang bị cho các kỹ sư một hệ thống bao gồm máy hiện sóng Tektronik USA, Đồng hồ và thiết bị đo đếm Yokogawa Japan, Đồng hồ và dụng cụ đo Fluke USA và đặc biệt là hàng trăm bộ cáp Lập trình, kết nối Online đọc và hiển thị các thông số của thiết bị kèm theo cáp, jack kết nối để phục vụ cho quá trình TEST và kiểm tra trong quá trình sửa chữa cũng như trước khi giao tới tay khách hàng

Chúng tôi luôn có sẵn Linh kiện chính hãng để sửa chữa màn hình cảm ứng HMI

• Tấm cảm ứng, Mặt cảm ứng màn hình HMI tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch, 17.0 inch, 19.0 inch
• Bàn phím HMI, Keypad
• Tấm nền LCD hiển thị màn hình Proface tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
• Bo CPU, Bo điều khiển, Bo cao áp & bóng đèn màn hình HMI…

Nguyên nhân và cách sửa HMI Schneider XBTGT5230 bị hư LCD

Nguyên nhân phổ biến

• Hư tấm LCD: Thường do tuổi thọ linh kiện, nhiệt độ cao hoặc bị va đập. Đây là lỗi gặp nhiều nhất.

• Hư bo nguồn đèn nền (inverter/backlight board): Khi mạch cấp điện cho LED/CCFL bị lỗi, màn hình vẫn chạy nhưng không có hình.

• Hư đèn nền LCD: Đèn nền LED hoặc CCFL bị đứt, cháy, khiến màn hình tối đen.

• Lỏng hoặc hư cáp tín hiệu (FPC, LVDS): Dây nối giữa mainboard và LCD bị oxy hóa, gãy chân hoặc lỏng.

• IC điều khiển hiển thị (driver IC hoặc IC scaler) bị hỏng: Dẫn đến sọc, sai màu, hoặc mất hình hoàn toàn.

• Mất nguồn phụ 3.3V hoặc 5V cấp cho LCD: Khi mạch nguồn phụ lỗi, LCD không thể hoạt động dù HMI vẫn khởi động.

Cách kiểm tra và khắc phục

1. Kiểm tra nguồn tổng:
   Đo điện áp 24VDC vào HMI, đảm bảo ổn định. Nếu thấp hoặc dao động, kiểm tra nguồn ngoài hoặc adapter.

2. Kiểm tra đèn nền:
   Bật nguồn, dùng đèn pin soi sát màn hình. Nếu thấy hình mờ → hỏng đèn nền hoặc bo inverter. Cần thay LED nền hoặc board inverter.

3. Kiểm tra cáp tín hiệu LCD:
   Tháo vỏ, vệ sinh đầu cáp và chân tiếp xúc. Lắp chặt lại hoặc thay cáp mới nếu thấy oxy hóa hay gãy.

4. Kiểm tra LCD:
   Dùng màn hình LCD tương đương (cùng loại, cùng độ phân giải) để thử. Nếu hiển thị bình thường → thay LCD mới.

5. Kiểm tra bo hiển thị hoặc mainboard:
   Đo điện áp 3.3V và 5V cấp cho LCD. Nếu mất áp hoặc tín hiệu, cần kiểm tra IC scaler, IC nguồn phụ hoặc mạch điều khiển hiển thị.

Công ty Trần Gia Automation chuyên sửa HMI Schneider XBTGT5230 bị hư LCD bảo hành lên đến 6 tháng

– Hư gương cảm ứng HMI: rạn nứt, bể vỡ, gương bị lão hóa, bị hư hỏng nên chạm không ăn, chạm lệch điểm, chạm không ăn, bề mặt gương mờ khó quan sát,… cần sửa HMI Schneider XBTGT5230 lỗi hư gương cảm ứng.

– Hư màn hình LCD HMI: với các biểu hiện hư hỏng thường gặp như LCD hiển thị sọc, chấm đen, bị nhòe, các nét đứt đoạn, bị loang, bị lão hóa khiến bề mặt màn hình LCD bị nhăn, gồ ghề, khi hiển thị khiến chữ và hình ảnh bị méo mó,… lúc này cần sửa HMI Schneider XBTGT5230 lỗi hư LCD.

– Hư bo, cháy bo

– Hư mạch, cháy mạch

– Hư đèn cao áp, cháy đèn cao áp

– Bị mất chương trình, cần phục hồi chương trình HMI

– Bị mất password, cần bẻ khóa, phá pass, unlock password HMI Schneider

Cùng rất nhiều lỗi hư khác chúng tôi đều có thể sửa chữa được

 Các dòng màn hình Schneider chúng tôi thường xuyên nhận sửa chữa:
– Sửa màn hình schneider Dòng 3.8”: XBTGT1105, XBTGT1135, XBTGT1335.
– Sửa màn hình schneider Dòng 5.7”: XBTGT2110, XBTGT2120, XBTGT2130, XBTGT2220, XBTGT2330, XBTGT2930, XBTGT2430.
– Sửa màn hình schneider Dòng 7.5”: XBTGT4230, XBTGT4330, XBTGT4340.
– Sửa màn hình schneider Dòng 10.4”: XBTGT5230, XBTGT5330, XBTGT5340, XBTGT5430.
– Sửa màn hình schneider Dòng 12.1”:  XBTGT6330, XBTGT6340, XBTGT7340.
– Sửa màn hình schneider Dòng 5.7” có bàn phím: XBTGK2120, XBTGK2330.
– Sửa màn hình schneider Dòng 10.4” có bàn phím: XBTGK5330.
– Sửa màn hình schneider Dòng 5.7” có nút dừng khẩn: XBTZGJBOX.
– Sửa màn hình schneider Dòng XBTGTW series: XBTGTW450, XBTGTW652, XBTGTW750.
– Sửa màn hình schneider Dòng XBTOT series: XBTOT2110, XBTOT2210, XBTOT4320, XBTOT5220, XBTOT5320.
– Các model khác: XBT R411, XBT N400, XBT RT511, XBT N200, XBT N401, XBT R400, XBT RT500, STO511, STO512, STU655.

Một số lỗi khác thường gặp của màn hình HMI Schneider XBTGT5230

– Sửa màn hình HMI Schneider Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI Schneider sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của Schneider dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
– Sửa màn hình HMI Schneider Hư phần hiển thị LCD. Màn hình LCD của Schneider là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng TP270 STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng MP277 sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.

– Sửa màn hình HMI Schneider Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
– Sửa màn hình HMI Schneider Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
– Sửa màn hình HMI Schneider Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
– Sửa màn hình HMI Schneider Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Schneider được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình

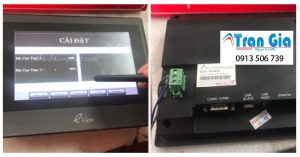

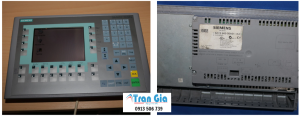

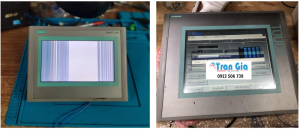

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI

– Tấm cảm ứng, mặt cảm ứng màn hình HMI : 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
– Board CPU màn hình HMI
– Board truyền thông màn hình HMI : Các Bo truyền thông và IC truyền thông
– Board nguồn: Tất cả các dòng kể cả IPC
– Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
– Board kết nối truyền thông: CAN bus, Profibus, ….
– Cáp lập trình: USB, RS232, Ethernet

– Sửa chữa màn hình HMI bị hư màn hình cảm ứng với các lỗi như: nứt gương, bể gương cảm ứng do va đập; hoặc gương cảm ứng không nhạy, cảm ứng chậm; hoặc gương cảm ứng bị rạn thành nhiều đường nhỏ li ti do lão hóa, do sử dụng trong phòng nhiệt cao trong thời gian dài,…

– Sửa chữa màn hình HMI  bị hư màn hình LCD, có thể do LCD bị lỗi hiển thị (hiển thị mờ, nhòe chữ, ánh sáng không đều, hiển thị chấm đen,…), hoặc do LCD bị lão hóa do dùng lâu ngày trong điều kiện khắc nghiệt

– Sửa chữa màn hình HMI bị lỗi kết nối với các thiết bị khác

– Màn hình HMI  bị mất nguồn, hư nguồn Và một số các lỗi khác

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA Chuyên sửa HMI Schneider XBTGT5230 bị hư LCD, xử lý lỗi nhanh chóng

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng
