TRAN GIA Automationchúng tôi chuyên nhận sửa mọi loại biến tần Mitsubishi, Delta, Yaskawa, Panasonic,… Chuyên sửa chữa màn hình máy công nghiệp uy tín và hướng dẫn cách sửa chữa lỗi màn hình HMI  trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Những lợi ích của phương án sửa chữa màn hình HMI thay vì mua mới

Đa số các màn hình cảm ứng HMI hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

• Sửa màn hình cảm ứng HMI giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)
• Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.
• Sửa màn hình cảm ứng HMI làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.
• Sửa màn hình cảm ứng HMI giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…

Đội ngũ kỹ sư của Trần Gia Automation sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI Weintek sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Đặc biệt, chúng tôi chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc…

Với các lỗi về phần cảm ứng của màn hình HMI thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  chúng tôi luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.

Trần Gia Automation có trang bị cho các kỹ sư một hệ thống bao gồm máy hiện sóng Tektronik USA, Đồng hồ và thiết bị đo đếm Yokogawa Japan, Đồng hồ và dụng cụ đo Fluke USA và đặc biệt là hàng trăm bộ cáp Lập trình, kết nối Online đọc và hiển thị các thông số của thiết bị kèm theo cáp, jack kết nối để phục vụ cho quá trình TEST và kiểm tra trong quá trình sửa chữa cũng như trước khi giao tới tay khách hàng

Chúng tôi luôn có sẵn Linh kiện chính hãng để sửa chữa màn hình cảm ứng HMI

• Tấm cảm ứng, Mặt cảm ứng màn hình Weintek tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch, 17.0 inch, 19.0 inch
• Bàn phím HMI Weintek, Keypad
• Tấm nền LCD hiển thị màn hình Proface tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
• Bo CPU, Bo điều khiển, Bo cao áp & bóng đèn màn hình Weintek…

CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN CÔNG NGHIỆP

Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:

• Màn hình cảm ứng HMI bị nứt, vỡ
• Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
• Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
• Không truyền thông được, lỗi bo mạch kết nối PLC…
• Màn hình cảm ứng HMI hiển thị mờ
• Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
• Màn hình cảm ứng HMI hiển thị bị chấm đen
• Màn hình cảm ứng HMI bị hiển thị sọc LCD
• Màn hình cảm ứng HMI không hiển thị, không sáng
• Màn hình HMI bị treo (bị đơ), không thể cảm ứng
• Màn hình cảm ứng HMI chạm không ăn
• Màn hình HMI bị lỗi nguồn, mất nguồn
• Màn hình  bị lỗi cao áp
• Màn hình bị lỗi không kết nối được với PLC

• Nứt, vỡ màn hình HMI
• Hư nguồn HMI
• Có nguồn nhưng màn hình không hiển thị.
• Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
• Treo màn hình, màn hình đơ.
• Không kết nối được với PLC.
•  Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
• Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
• Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
• Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
• Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
• Màn hình Easyview: MT500, MT506, MT508, MT510,…
• Màn hình Weintek: MT6000, MT8000
• Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
• Màn hình Redlion: G306C000, G308C, G310C, G312C
• Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU

Tổng hợp các hư hỏng thường gặp ở màn hình HMI Weintek

1. Hư phần cảm ứng hoặc phím bấm

• Biểu hiện:
  • Nhấn không ăn
  • Lệch điểm cảm ứng
  • Bị liệt phím hoặc vùng cảm ứng
• Nguyên nhân:
  • Màn cảm ứng điện trở (resistive touch) bị mòn do thao tác liên tục tại một điểm.
  • Sử dụng lâu năm (thường sau 3–5 năm).
• Giải pháp:
  • Thay mới tấm cảm ứng.
  • Hạn chế nhấn mạnh hoặc dùng vật cứng thao tác.

2. Hư phần hiển thị LCD

• Biểu hiện:
  • Màn hình bị mờ, loang, hoặc sọc ngang/sọc dọc
  • Màn hình trắng xóa khi khởi động
  • Không sáng đèn nền
• Nguyên nhân:
  • Chất lượng LCD giảm theo thời gian
  • Nhiệt độ môi trường quá cao, độ sáng đặt quá lớn
• Giải pháp:
  • Thay LCD tương thích hoặc cụm hiển thị LCD + đèn nền.

3. Hư bo cao áp hoặc bo bóng đèn nền

• Biểu hiện:
  • Màn hình vẫn cảm ứng được nhưng không phát sáng
  • Có thể thấy hình ảnh mờ nếu soi đèn vào màn
• Nguyên nhân:
  • Hư mạch cao áp cấp cho bóng nền
  • Hỏng bóng nền (CCFL/LED)
• Giải pháp:
  • Kiểm tra bo cao áp và thay thế đèn nền hoặc cả module màn hình.

4. Hư bo CPU (main board)

• Biểu hiện:
  • Không khởi động hoặc treo ở logo khởi động
  • Có nguồn nhưng không vào được chương trình
• Nguyên nhân:
  • Hỏng CPU chính hoặc mạch xử lý do tuổi thọ linh kiện hoặc lỗi xung điện
• Giải pháp:
  • Sửa bo hoặc thay bo CPU (nên kiểm tra kỹ để tránh thay sai linh kiện)

5. Hư cổng truyền thông (COM, Ethernet)

• Biểu hiện:
  • Màn hình hiển thị dấu “#” tại các vùng dữ liệu
  • Không giao tiếp được với PLC hoặc thiết bị ngoại vi
• Nguyên nhân:
  • IC truyền thông bị hư do hoạt động liên tục hoặc quá áp
• Giải pháp:
  • Kiểm tra cáp kết nối và cấu hình
  • Nếu không phải lỗi phần mềm, cần sửa/thay IC giao tiếp

6. Hư phần nguồn trên mainboard

• Biểu hiện:
  • Màn hình không có nguồn, không có phản hồi gì khi cấp điện
• Nguyên nhân:
  • Chạm chập, sét đánh, hoặc rò điện AC220V lên vỏ gây hư mạch nguồn
• Giải pháp:
  • Kiểm tra mạch nguồn, thay thế tụ, diode, IC nguồn bị hư
  • Nên kiểm tra chống sét và tiếp đất hệ thống để phòng tránh

BẢNG MÃ LỖI MÀN HÌNH HMI

Mã lỗi	Ý nghĩa lỗi	Nguyên nhân	Hướng xử lý
System Error	Lỗi hệ thống chung	Firmware bị lỗi, hỏng hệ điều hành nội bộ	Nạp lại chương trình / Reset HMI / Cập nhật firmware
Program Error	Lỗi chương trình điều khiển	Tệp project bị lỗi, dữ liệu không tương thích	Nạp lại chương trình từ phần mềm GTWIN
Memory Error	Lỗi bộ nhớ trong	Bộ nhớ Flash/EEPROM lỗi hoặc ghi sai dữ liệu	Thử format bộ nhớ, nếu không được thì sửa mainboard
Communication Error	Lỗi kết nối với PLC	Cáp lỗi, chọn sai giao thức hoặc tốc độ truyền, PLC không phản hồi	Kiểm tra dây, baudrate, địa chỉ thiết bị, trạng thái PLC
Touch Panel Error	Lỗi cảm ứng màn hình	Cảm ứng bị liệt, đứt mạch, nước ẩm hoặc lão hóa theo thời gian	Vệ sinh hoặc thay cảm ứng
Backlight Error	Lỗi đèn nền màn hình	Hỏng đèn nền, lỗi nguồn đèn LED	Kiểm tra và thay đèn nền LCD
Font Data Error	Lỗi dữ liệu font hiển thị	Thiếu hoặc lỗi font trong chương trình	Tải lại project đầy đủ font
File System Error	Lỗi hệ thống tập tin (SD/USB)	Thẻ nhớ lỗi, sai định dạng, lỗi khi ghi file	Định dạng lại thẻ nhớ, dùng thẻ mới đúng chuẩn FAT16 hoặc FAT32
Battery Error	Hết pin lưu RTC hoặc RAM	Pin backup yếu hoặc hết	Thay pin CMOS trên bo mạch
Initialization Error	Lỗi khi khởi tạo hệ thống	Lỗi phần mềm khởi động hoặc chip xử lý	Thử reset hoặc nạp lại firmware
Screen Data Error	Lỗi dữ liệu màn hình	Dữ liệu bị lỗi, không tương thích với phiên bản HMI	Nạp lại project đúng chuẩn
SD Card Error	Không nhận hoặc lỗi dữ liệu thẻ nhớ	Thẻ nhớ không tương thích, hỏng, format sai định dạng	Định dạng lại hoặc thay thẻ nhớ khác
USB Error	Lỗi giao tiếp qua cổng USB	Cáp USB lỗi, driver chưa cài, cổng USB HMI hỏng	Kiểm tra cáp, driver, thử lại trên máy tính khác
RTC Error	Lỗi đồng hồ thời gian thực	Pin hết hoặc mạch RTC hỏng	Thay pin RTC
Illegal Project File	File chương trình không hợp lệ	Phiên bản GTWIN không phù hợp hoặc nạp sai model	Kiểm tra phiên bản phần mềm, chọn đúng model khi nạp chương trình
Temperature Alarm	Cảnh báo quá nhiệt	Môi trường quá nóng, HMI làm việc quá công suất	Gắn thêm quạt gió, vệ sinh, giảm tải thiết bị
Panel Lock Error	Bảng điều khiển bị khóa	HMI đã bật chế độ khóa thao tác	Nhập mật khẩu hoặc reset chương trình
PLC Timeout Error	HMI không nhận phản hồi từ PLC	Cáp lỗi, PLC hỏng, cấu hình sai	Kiểm tra PLC, cấu hình truyền thông và dây nối
Graphic Error	Lỗi hiển thị hình ảnh/giao diện	Lỗi trong phần mềm lập trình giao diện	Nạp lại chương trình

Chúng tôi còn nhận sửa các hãng màn hình HMI

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

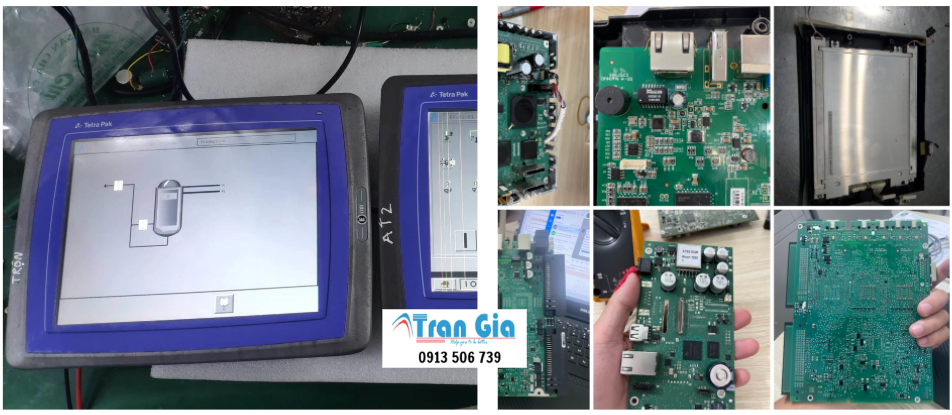

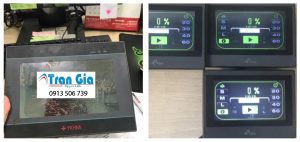

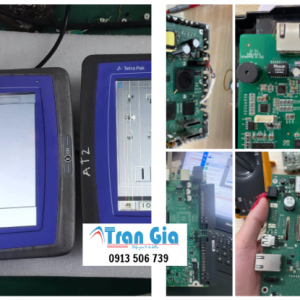

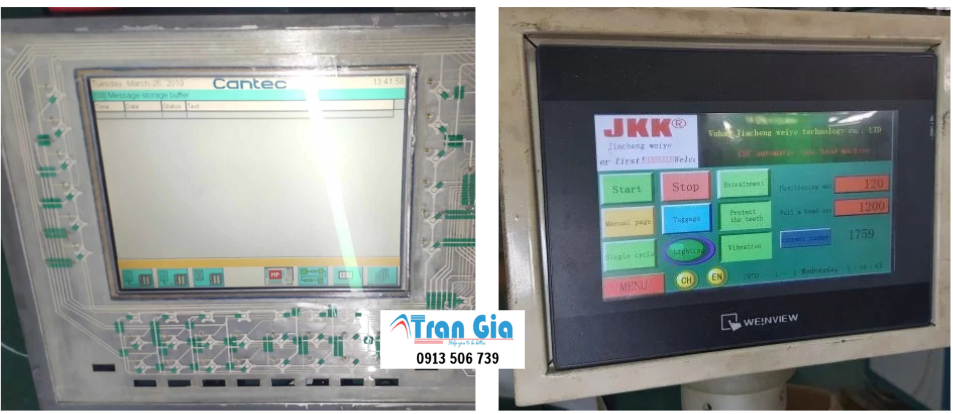

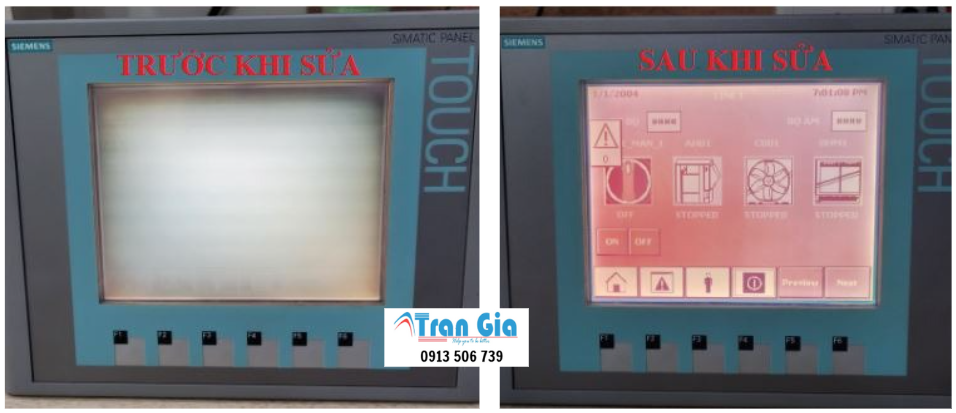

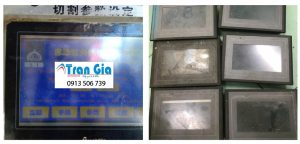

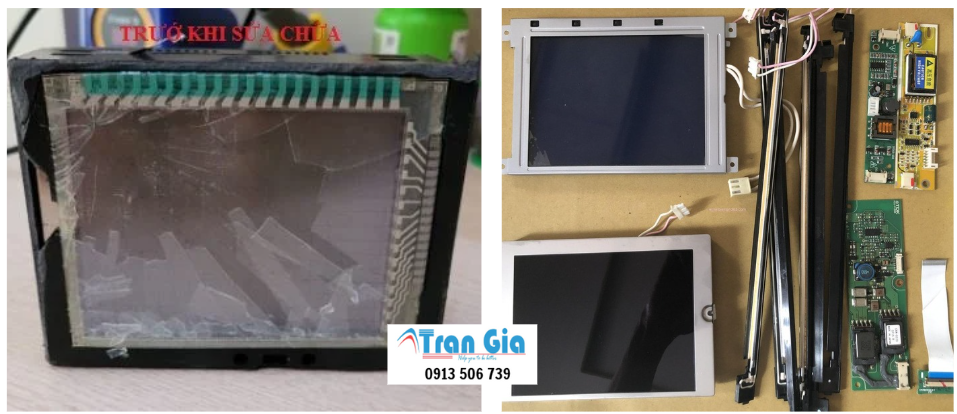

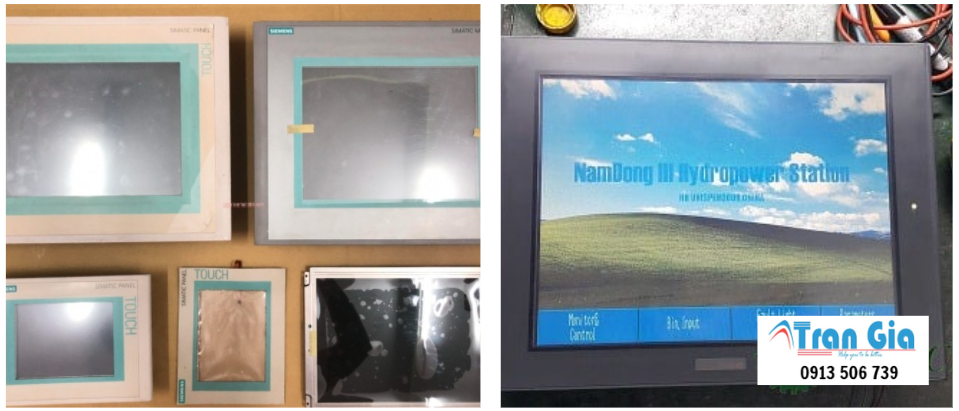

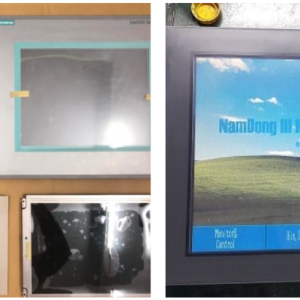

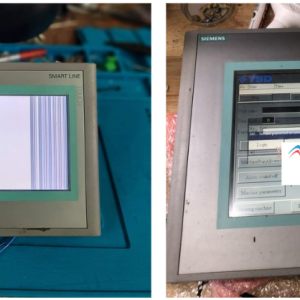

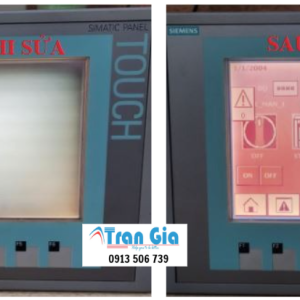

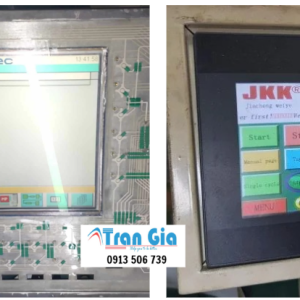

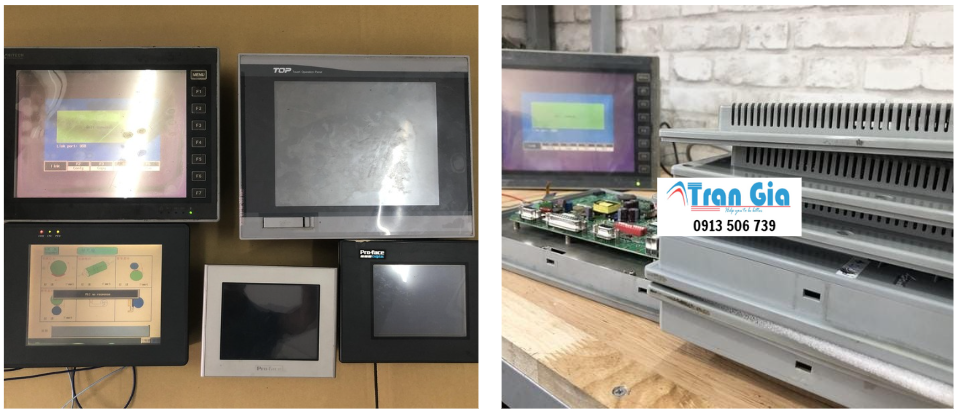

Hình ảnh một số thiết bị màn hình HMI đang được chúng tôi sửa chữa



Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)

Vì sao chọn TRAN GIA chuyên sửa biến tần Hyundai báo lỗi bảo hành lên tới 6 tháng

• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa biến tần toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên Sửa Chữa biến tần tận nơi: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….
