TRAN GIA Automation chuyên cung cấp màn hình HMI Schneider chính hãng, đầy đủ linh kiện thay thế, bảo hành sản phẩm lên đến 12 tháng, đồng thời Chuyên sửa chữa màn hình HMI Schneider bảo hành 3-6 tháng linh kiện chính hãng. Chúng tôi cam kết kiểm tra kỹ, báo cáo rõ mức độ hư hỏng, đưa ra giải pháp tối ưu, chi phí hợp lý, thời gian nhận lại thiết bị nhanh, kho linh kiện luôn sẵn sàng số lượng lớn, phục vụ khách hàng tận tâm, chuyên nghiệp.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3-6 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Chúng tôi chuyên sửa chữa màn hình các dòng HMI Schneider

XBT R411, XBT N400, XBT RT511, XBT N200, XBT N401, XBT R400, XBT RT500

STO511, STO512, STU655

3.8 inch: XBTGT1105, XBTGT1135, XBTGT1335

5.7 inch: XBTGT2110, XBTGT2120, XBTGT2130, XBTGT2220, XBTGT2330, XBTGT2930, XBTGT2430

7.5 inch : XBTGT4230, XBTGT4330, XBTGT4340

10.4 inch : XBTGT5230, XBTGT5330, XBTGT5340, XBTGT5430

12.1 inch:  XBTGT6330, XBTGT6340, XBTGT7340

5.7 inch có bàn phím: XBTGK2120, XBTGK2330

10.4 inch có bàn phím: XBTGK5330

5.7 inch có nút dừng khẩn:     XBTZGJBOX

Thay thế LCD:

XBTGTW Series, dòng màn hình kích cỡ lớn: XBTGTW450 – 8.4 inch, XBTGTW652 – 12inch, XBTGTW750 – 15 inch
XBTOT2110, XBTOT2210, XBTOT4320, XBTOT5220, XBTOT5320

Chuyên sửa chữa màn hình HMI Schneider bảo hành 3-6 tháng linh kiện chính hãng

– Màn hình HMI Schneider không kết nối được với PLC.

– Màn hình HMI Schneider bị mất dữ liệu, mất chương trình

– Sửa màn hình HMI Schneider bị nứt, vỡ.

– Sửa màn hình HMI Schneider bị chấm đen.

– Sửa màn hình HMI Schneider không hiển thị, không sáng.

– Sửa màn hình HMI Schneider hiển thị mờ, hiển thị sọc.

– Sửa màn hình HMI Schneider bị lỗi cảm ứng không nhạy.

– Sửa màn hình HMI Schneider bị đơ, không cảm ứng.

– Sửa màn hình HMI Schneider bị mất nguồn.

– Sửa màn hình HMI Schneider bị chập phím màn hình.

– Sửa màn hình HMI Schneider bị cháy board, bị nổ tụ.

– Sửa chữa màn hình báo rỗi error.

– Sửa màn hình HMI Schneider Hư phần cảm ứng hoặc phím bấm trên màn hình. Đây là lỗi thường gặp nhất trên màn hình HMI Schneider sau khoảng 5-7 năm sử dụng liên tục. Do thiết kế tấm cảm ứng dạng Điện trở của Schneider dễ dẫn tới sai lệch nếu người vận hành nhấn quá nhiều vào một điểm trên màn hình. Đôi khi chúng cũng xuất hiện các lỗi: Lệch điểm, Nhấn không ăn hoặc bàn phím bị liệt,….
– Sửa màn hình HMI Schneider Hư phần hiển thị LCD. Màn hình LCD của Schneider là một trong các bộ phận cũng rất dễ bị hư hỏng. Độ bền và chất lượng của LCD phụ thuộc rất lớn vào độ sáng màn hình, nhiệt độ nơi làm việc,…Chúng thường xuất hiện các lỗi như: Loang LCD, mờ LCD trên các dòng TP270 STN LCD, Sọc LCD hoặc LCD lên màn hình trắng xuất hiện nhiều trên các dòng MP277 sử dụng LCD TFT của NEC hoặc không sáng đèn trên màn hình khi khởi động.

– Sửa màn hình HMI Schneider Hư bo cao áp, bo bóng đèn. Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư. Cảm ứng lúc này vẫn còn tác dụng.
– Sửa màn hình HMI Schneider Hư bo CPU. Không khởi động được hoặc khởi động được giữa chừng và không vào được chương trình. Có nguồn nhưng không lên màn hình,…
– Sửa màn hình HMI Schneider Hư cổng truyền thông với PLC hoặc thiết bị khác. Lỗi này xảy ra khi màn hình xuất hiện dấu # trên các vùng hiển thị và nhập dữ liệu. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài được.
– Sửa màn hình HMI Schneider Hư phần nguồn trên Main Board. Lỗi này xảy ra nguyên nhân thường do các yếu tố bên trong màn hình quyết định. Do mạch của Schneider được bảo vệ khá nghiêm ngặt. Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc bị rò điện AC220V lên vỏ của màn hình

Bảng mã lỗi của màn hình Schneider

Mã lỗi	Mô tả lỗi	Nguyên nhân thường gặp
PLC not responding	Màn hình không nhận phản hồi từ PLC	Kết nối lỗi, sai cấu hình địa chỉ, PLC chưa chạy
Communication Error	Lỗi truyền thông giữa HMI và thiết bị ngoại vi	Cáp hỏng, tốc độ truyền không khớp, cấu hình sai
No protocol defined	Không có giao thức truyền thông nào được chọn	Chưa chọn đúng driver trong phần mềm Vijeo Designer
Application corrupted	Chương trình trong HMI bị lỗi hoặc hỏng file	Mất điện khi tải chương trình, lỗi thẻ nhớ
Touch panel calibration error	Lỗi hiệu chỉnh cảm ứng, màn hình không nhạy	Hỏng cảm ứng, lệch vị trí hoặc lỗi phần cứng
Backlight Error	Đèn nền không hoạt động	Tuổi thọ đèn nền hết, hỏng mạch cấp nguồn đèn
File system error	Lỗi hệ thống file trong bộ nhớ HMI	Thẻ nhớ lỗi, bộ nhớ trong hỏng, cần format hoặc nạp lại firmware
Download failed	Tải chương trình xuống HMI thất bại	Kết nối lỗi, driver không tương thích, file hỏng
Illegal function call	Lỗi thực thi hàm không hợp lệ	Viết sai hàm, truyền sai tham số
Script Error	Lỗi trong đoạn mã script (VD: VBScript)	Lỗi cú pháp, logic hoặc dữ liệu vào sai
Memory Full	Bộ nhớ HMI đầy	File ảnh nặng, chương trình lớn, cần tối ưu
License Error	Lỗi bản quyền phần mềm	Chưa có license hoặc license sai
Unsupported protocol	Giao thức không hỗ trợ hoặc không tương thích	Chọn sai driver hoặc dùng thiết bị không tương thích
Invalid variable address	Địa chỉ biến sai	Gán sai địa chỉ hoặc dùng sai kiểu dữ liệu
Invalid password	Nhập sai mật khẩu	Không đúng cấp quyền hoặc sai thông tin đăng nhập
Hardware error	Lỗi phần cứng nội bộ (RAM, CPU, Flash…)	Hỏng bo mạch HMI, cần sửa chữa
Watchdog error	Hệ thống bị treo	Lỗi chương trình, xử lý quá tải
CF/SD Card Error	Không nhận hoặc lỗi thẻ nhớ	Thẻ hỏng, định dạng sai, tiếp xúc kém
Runtime error	Lỗi trong quá trình thực thi chương trình	Lỗi logic hoặc vượt vùng nhớ
Ethernet Disconnected	Mất kết nối mạng	Cáp mạng lỗi, cấu hình sai
License Missing or Corrupted	Thiếu hoặc lỗi file bản quyền	Cần nạp lại license hoặc thay file hợp lệ
Unsupported object	Giao diện có đối tượng không tương thích	Import project sai phiên bản, HMI không hỗ trợ tính năng đó
Download Version Mismatch	File chương trình không tương thích với firmware	Firmware cũ, cần nâng cấp hoặc chọn đúng phiên bản phần mềm
Invalid Touch Operation	Thao tác cảm ứng không hợp lệ	Màn hình cảm ứng lỗi hoặc thao tác sai
System Halted	HMI bị treo, không phản hồi	Lỗi nghiêm trọng, thường do chương trình hoặc phần cứng

Các bước sửa màn hình cảm ứng HMI Schneider

Bước 1: Xác định lỗi

• Kiểm tra các dấu hiệu bên ngoài:
  • Quan sát màn hình cảm ứng có bị nứt vỡ, trầy xước hay không?
  • Kiểm tra các cổng kết nối có bị lỏng lẻo hay hư hỏng hay không?
• Kiểm tra chức năng:
  • Bật/tắt màn hình để kiểm tra nguồn điện.
  • Sử dụng các nút bấm chức năng để kiểm tra cảm ứng.
  • Kiểm tra các chức năng hiển thị và điều khiển của màn hình.
• Sử dụng phần mềm chẩn đoán:
  • Sử dụng phần mềm chuyên dụng của để chẩn đoán lỗi.
  • Tham khảo hướng dẫn sử dụng phần mềm để xác định nguyên nhân lỗi.

Bước 2: Khắc phục lỗi

• Thay thế linh kiện:
  • Thay thế màn hình LCD nếu bị nứt vỡ, hư hỏng.
  • Thay thế màn hình cảm ứng nếu bị bám bẩn, trầy xước, hoặc hư hỏng.
  • Thay thế bo mạch chủ nếu bị hư hỏng, chập cháy.
• Cập nhật phần mềm:
  • Cập nhật phần mềm hệ thống hoặc phần mềm ứng dụng lên phiên bản mới nhất.
  • Tham khảo hướng dẫn cập nhật phần mềm
• Cài đặt lại phần mềm:
  • Cài đặt lại phần mềm gốc cho màn hình nếu lỗi do phần mềm.
  • Tham khảo hướng dẫn cài đặt phần mềm

Bước 3: Lưu ý khi sửa chữa

• Sử dụng linh kiện chính hãng:
  • Đảm bảo chất lượng và độ bền của linh kiện.
  • Sử dụng linh kiện chính hãng hoặc các nhà cung cấp uy tín.
• Tuân thủ hướng dẫn của nhà sản xuất:
  • Tránh làm hư hỏng thêm màn hình cảm ứng
  • Tham khảo hướng dẫn sử dụng và sửa chữa
• Liên hệ với dịch vụ sửa chữa chuyên nghiệp:
  • Nếu bạn không có chuyên môn kỹ thuật.
  • Lựa chọn dịch vụ sửa chữa uy tín, có kinh nghiệm sửa chữa màn hình HMI

Chúng tôi nhận sửa đa dang dạng các hãng HMI

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

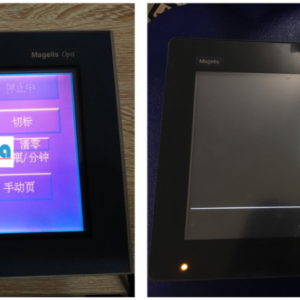

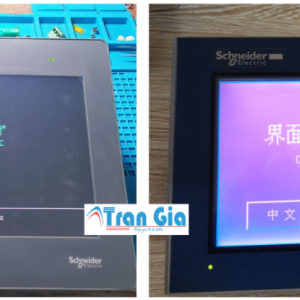

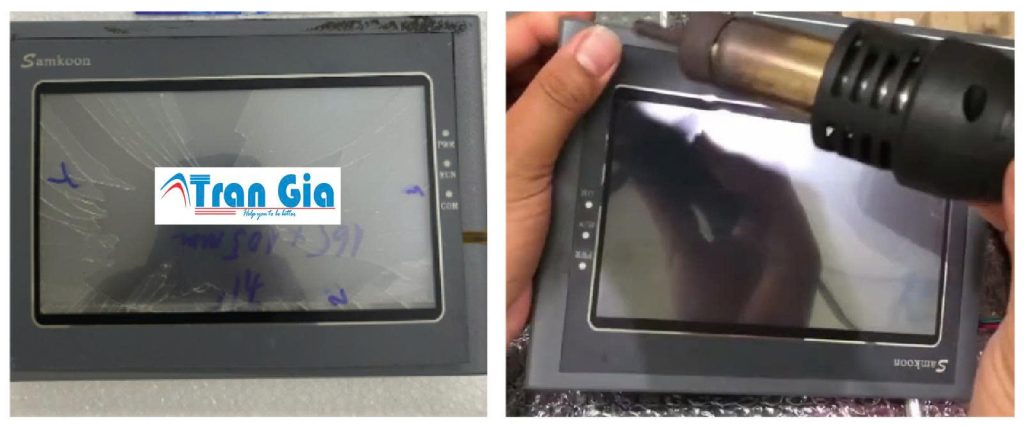

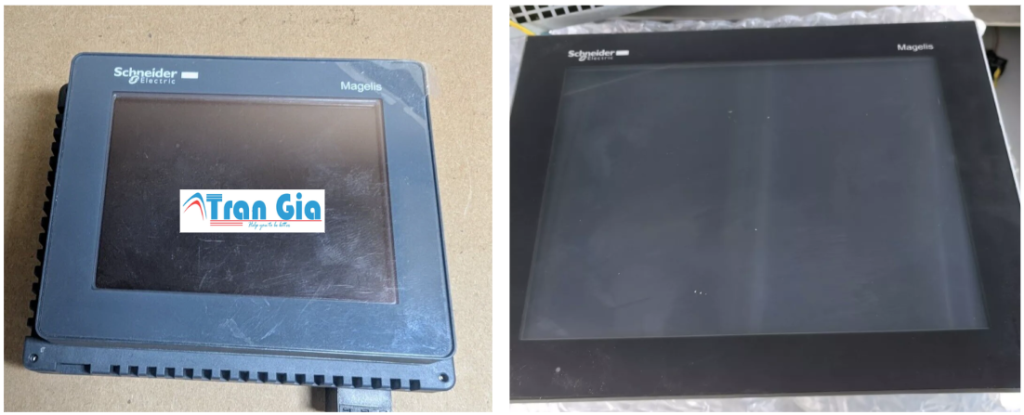

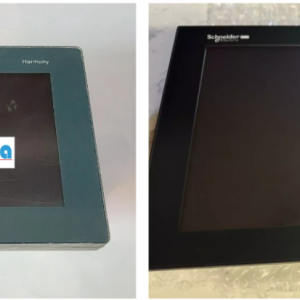

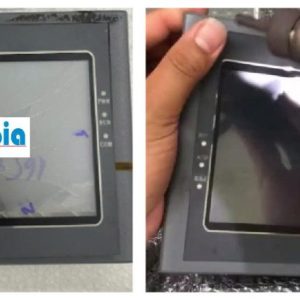

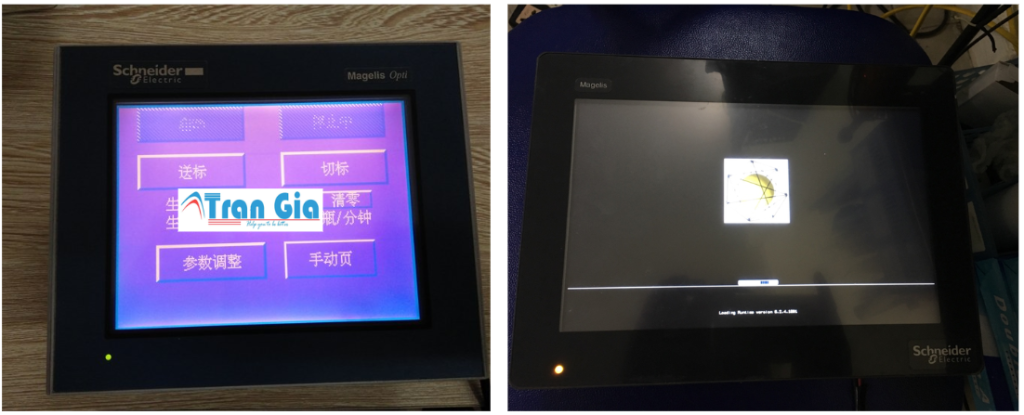

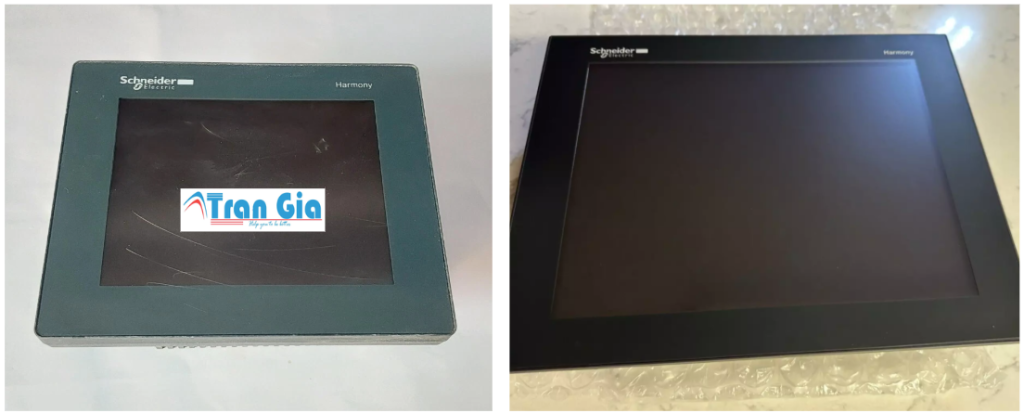

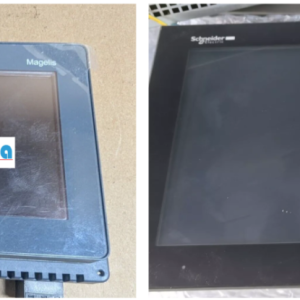

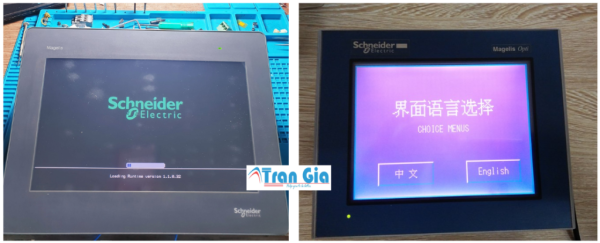

Hình ảnh màn hình HMI đang được sửa tại Trần Gia Automation

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
