TRAN GIA Automationchúng tôi chuyên nhận sửa màn hình HMI Mitsubishi, Delta, Yaskawa, Panasonic,…Chuyên sửa chữa màn hình HMI Omron báo lỗi, sửa lấy ngay trong vòng 2h tại TP Hồ Chí Minh trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

Chuyên Sửa chữa HMI Omron các dòng như

Sửa HMI Omron NB7W-TW01B Sửa chữa màn hình HMI Omron NS5 series như:

• Sửa chữa HMI Omron NS5-MQ00-V2 Sửa HMI Omron NS5-MQ00B-V2
• Sửa chữa HMI Omron NS5-SQ10-V2 Sửa HMI Omron NS5-SQ10B-ECV2
• Sửa chữa màn hình HMI Omron NS8 series như: Sửa chữa HMI Omron NS8-TV10B-V1
• Sửa HMI Omron NS8-TV00-ECV2 Sửa chữa HMI Omron NS8-TV00B-ECV2
•  Sửa chữa màn hình HMI Omron NS10 series như: sửa chữa HMI Omron NS10-TV00B-V1
• Sửa HMI Omron NS10-TV00-V2
• Sửa chữa HMI Omron NS10-TV00-ECV2
• Sửa chữa HMI Omron NS10-TV00B-ECV2

Sửa chữa màn hình HMI Omron NS12 series như:

• Sửa chữa HMI Omron NS12-TS00B-V1
• Sửa HMI Omron NS12-TS00B-V2 Sửa chữa HMI Omron NS12-TS00B-ECV2

 Sửa chữa màn hình HMI Omron NT series lấy ngay như:

• Sửa chữa HMI Omron NT30C-ST141B-EV2
• Sửa chữa HMI Omron NT31C-ST141B-EV2
• Sửa chữa HMI Omron NT31C-ST142B-EV2
• Sửa chữa HMI Omron NT31C-ST143B-EV3
• Sửa chữa HMI Omron NT631C-ST141B-V2
• Sửa chữa HMI Omron NT631C-ST141B-EV2
• Sửa chữa HMI Omron NT631C-ST153-EV3
• Sửa chữa HMI Omron NT631C-ST153B-EV3

Sửa chữa HMI Omron NS8
NS8-TV00-V1/V2/ECV2  NS8-TV00B-V1/V2/ECV2
NS8-TV01-V1/V2  NS8-TV01B-V1/V2
NS8-TV10-V1 NS8-TV10B-V1 NS8-TV11-V1 NS8-TV11B-V1
Sửa chữa HMI Omron NS10 NS10-TV00-V1/V2/ECV, NS10-TV00B-V1/V2/ECV2 NS10-TV01-V1/V2 ϡ NS10-TV01B-V1/V2

Sửa chữa HMI Omron NT5

• Sửa chữa HMI NT5Z-ST121-EC
• Sửa chữa HMI NT5Z-ST121B-EC
• Sửa chữa HMI Omron NT11 / NT11S
• Sửa chữa HMI NT11-SF121-EV1
• Sửa chữa HMI NT11-SF121B-EV1
• Sửa chữa HMI NT11-SF121
• Sửa chữa HMI NT11-SF121B
• Sửa chữa HMI Omron NT20 / NT20S

Nguyên nhân gây lỗi màn hình HMI Omron

Việc hiểu rõ nguyên nhân gây ra lỗi trên màn hình HMI Omron không chỉ giúp khắc phục sự cố một cách chính xác, mà còn hỗ trợ doanh nghiệp có kế hoạch bảo trì – bảo dưỡng định kỳ để kéo dài tuổi thọ thiết bị. Dưới đây là các nguyên nhân phổ biến nhất:

1. Nguồn điện không ổn định

Màn hình HMI Omron yêu cầu nguồn điện DC ổn định (thường là 24VDC). Khi điện áp dao động quá cao hoặc quá thấp, hoặc có hiện tượng chập chờn, dễ dẫn đến:

• Cháy IC nguồn.

• Sụt áp gây treo hệ thống.

• Tổn hại các tụ lọc và linh kiện trên bo mạch.

Giải pháp phòng ngừa:
– Sử dụng nguồn tổ ong (Switching Power Supply) chất lượng cao.
– Bổ sung thiết bị ổn áp hoặc bộ lọc nhiễu nguồn.
– Bảo trì định kỳ hệ thống điện trong tủ điều khiển.

2. Tác động môi trường: bụi, ẩm, nhiệt độ cao

HMI thường lắp đặt trong nhà máy, nơi có:

• Bụi công nghiệp, bụi xi măng, bụi than…

• Hơi ẩm từ môi trường hoặc đường ống nước.

• Nhiệt độ cao từ máy móc hoạt động liên tục.

Các yếu tố này làm:

• Ăn mòn chân linh kiện.

• Chập mạch bo mạch chủ.

• Hỏng cảm ứng, giòn vỡ panel màn hình.

Giải pháp phòng ngừa:
– Gắn thêm quạt tản nhiệt, hoặc tủ điện có điều hòa.
– Đảm bảo chuẩn IP (kháng bụi, nước) phù hợp.
– Vệ sinh tủ điện định kỳ và che chắn nơi lắp đặt.

3. Tuổi thọ linh kiện điện tử

Các linh kiện như tụ hóa, IC nhớ, mạch cảm ứng… đều có tuổi thọ giới hạn (thường từ 3–7 năm tùy điều kiện sử dụng). Khi đến hạn:

• Tụ bị khô, phù, nổ nhẹ.

• IC chập chờn, truyền dữ liệu sai.

• Màn hình giảm độ sáng, phản hồi chậm.

Giải pháp:
– Thay thế định kỳ các tụ, kiểm tra IC logic trong quá trình bảo trì.
– Ghi chú thời gian hoạt động của từng HMI để theo dõi tuổi thọ.

4. Lỗi phần mềm, firmware hoặc chương trình cài đặt sai

Khi kỹ thuật viên tải sai chương trình, dùng nhầm phiên bản TIA Portal hoặc WinCC không tương thích, thiết bị có thể:

• Bị treo khi khởi động.

• Không kết nối được PLC.

• Hiển thị lỗi phần mềm.

Giải pháp:
– Luôn sao lưu chương trình gốc của HMI trước khi nạp mới.
– Kiểm tra kỹ version phần mềm, firmware phù hợp với thiết bị.
– Tránh sử dụng file từ nguồn không rõ ràng.

5. Sự cố vật lý: va đập, rơi vỡ, ấn mạnh tay

Một số lỗi xảy ra do yếu tố chủ quan:

• Vô tình va chạm trong lúc lắp đặt, bảo trì.

• Người vận hành ấn quá mạnh vào cảm ứng.

• Rơi rớt thiết bị khi di chuyển hoặc tháo lắp.

Giải pháp:
– Đào tạo người vận hành sử dụng đúng thao tác.
– Sử dụng khung đỡ chắc chắn cho các dòng HMI gắn rời.
– Lắp thêm mặt kính bảo vệ nếu cần.

6. Lắp đặt sai kỹ thuật

Việc lắp đặt không đúng theo khuyến nghị của Siemens có thể gây lỗi ngay từ đầu:

• Dây tín hiệu kéo quá dài gây nhiễu.

• Không nối đất tủ điện làm HMI dễ bị sốc tĩnh điện.

• Không dùng đầu lọc chống nhiễu (EMI Filter) cho các cổng giao tiếp.

Giải pháp:
– Thực hiện lắp đặt đúng kỹ thuật, có sơ đồ đấu nối rõ ràng.
– Đo kiểm trở nối đất và kiểm tra EMC định kỳ.

Các vấn đề sửa chữa màn hình HMI Omron thường gặp như

♦  Màn hình cảm ứng HMI bị nứt, vỡ.

♦  Màn hình cảm ứng HMI hiển thị mờ.

♦  Màn hình cảm ứng HMI hiển thị bị chấm đen.

♦  Màn hình cảm ứng HMI bị hiển thị sọc.

♦  Màn hình HMI Omron bị liệt cảm ứng.

♦  Màn hình cảm ứng HMI lên nguồn nhưng không hiển thị, không sáng.

♦  Màn hình HMI bị treo (bị đơ), không thể cảm ứng.

♦  Màn hình HMI bị lỗi nguồn, mất nguồn.

♦  Màn hình HMI Omron bị lỗi cao áp.

♦  Màn hình HMI Omron bị lỗi không kết nối được với PLC.

♦  Màn hình HMI Omron bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu.

Hướng dẫn sửa các lỗi thường gặp ở màn hình HMI Omron

Màn hình HMI Omron là thiết bị đóng vai trò trung tâm trong việc giao tiếp giữa con người và máy móc trong các hệ thống tự động hóa. Tuy nhiên, sau một thời gian sử dụng, thiết bị này có thể gặp phải một số lỗi phổ biến dưới đây:

1. Sửa màn hình HMI Omron lỗi Màn hình không hiển thị, tối đen hoàn toàn

Đây là một trong những lỗi thường gặp nhất. Nguyên nhân có thể do:

• Hỏng đèn nền (backlight) hoặc màn hình LCD.

• Lỗi bo nguồn bên trong HMI.

• Dây nguồn hoặc đầu nối bị lỏng, đứt ngầm.

• Thiết bị bị sốc điện hoặc ngắn mạch.

Giải pháp: Kỹ thuật viên sẽ kiểm tra bo nguồn, màn hình và các đường cấp điện. Nếu cần thiết, sẽ thay thế panel LCD hoặc board nguồn phù hợp với từng dòng máy.

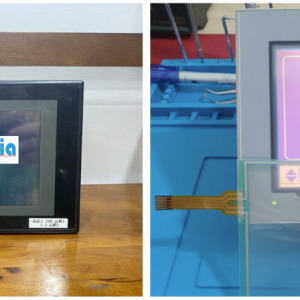

2. Sửa màn hình HMI Omron lỗi Màn hình cảm ứng không phản hồi, loạn cảm ứng

HMI Omron sử dụng cảm ứng điện trở hoặc điện dung, tùy dòng thiết bị. Khi xảy ra lỗi, người vận hành không thể thao tác chính xác.

Nguyên nhân phổ biến:

• Tấm cảm ứng (touch panel) bị hỏng, nứt, ố.

• Dây tín hiệu cảm ứng bị đứt.

• Mạch xử lý tín hiệu cảm ứng gặp trục trặc.

Giải pháp: Cần thay thế lớp cảm ứng mới tương thích (có thể thay riêng touch panel mà không cần thay toàn bộ LCD).

3. Sửa màn hình HMI Omron lỗi  Màn hình hiển thị bị sọc ngang, sọc dọc, nhòe hình

Lỗi này ảnh hưởng trực tiếp đến việc quan sát thông số vận hành.

Nguyên nhân có thể bao gồm:

• Lỗi cáp kết nối LCD (Flat cable).

• Màn hình LCD bị xuống cấp, chết điểm ảnh.

• IC điều khiển hiển thị gặp sự cố.

Giải pháp: Vệ sinh lại các chân kết nối, kiểm tra flat cable, hoặc thay panel LCD nếu cần.

4. Sửa màn hình HMI Omron lỗi  Màn hình bị treo, không khởi động, reset liên tục

Đây là lỗi liên quan đến phần mềm hoặc bộ nhớ trong.

Nguyên nhân phổ biến:

• Lỗi firmware hoặc phần mềm điều khiển HMI.

• Bộ nhớ Flash hoặc RAM bị lỗi.

• Cấu hình không tương thích với PLC.

Giải pháp: Nạp lại firmware, format bộ nhớ, hoặc thay thế chip nhớ nếu cần. Có thể sử dụng phần mềm Siemens TIA Portal hoặc WinCC để khôi phục cấu hình.

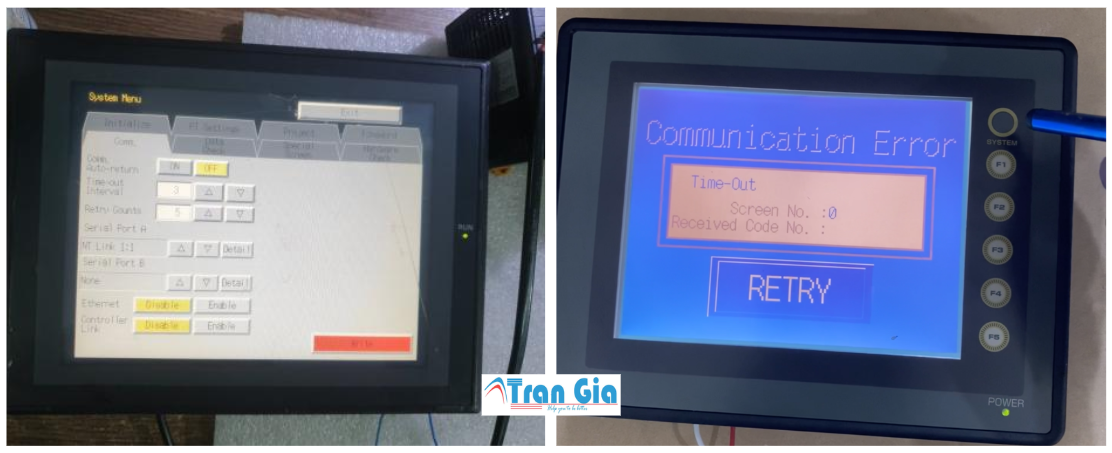

5. Sửa màn hình HMI Omron lỗi  Không kết nối được với PLC

Dù màn hình vẫn hoạt động bình thường, nhưng không truyền/nhận dữ liệu từ PLC.

Nguyên nhân thường gặp:

• Cáp truyền thông bị hỏng (Profinet, MPI, RS232…).

• Cổng truyền thông trên HMI hoặc PLC bị lỗi.

• Sai cấu hình địa chỉ, tham số truyền thông trong phần mềm.

Giải pháp: Kiểm tra dây kết nối, cập nhật lại cấu hình truyền thông trong HMI, hoặc sửa cổng truyền thông bị lỗi.

6. Sửa màn hình HMI Omron lỗi Lỗi phần mềm hiển thị cảnh báo (error code)

Một số lỗi hiển thị rõ ràng trên màn hình như:

• “System Error”, “Load Error”, “Configuration error”…

• Màn hình khởi động dừng lại ở logo Siemens.

Giải pháp: Dựa vào mã lỗi, kỹ thuật viên sẽ xác định hướng xử lý: nạp lại chương trình, sửa lỗi hệ thống hoặc cập nhật firmware mới.

7.Sửa màn hình HMI Omron lỗi  Lỗi do môi trường làm việc (ẩm, bụi, nhiệt độ cao)

Nhiều HMI Omron bị hư hỏng do làm việc trong môi trường khắc nghiệt:

• Bụi bám gây chập mạch.

• Hơi nước xâm nhập làm oxy hóa linh kiện.

• Nhiệt độ cao gây giãn nở, hư bo mạch.

Giải pháp: Vệ sinh và làm khô thiết bị, xử lý lại các điểm hàn, hoặc thay thế các bộ phận đã hư hỏng. Có thể tư vấn khách hàng lắp thêm hộp bảo vệ IP65, quạt làm mát, hoặc dùng tủ điện kín.

Bảng mã lỗi của màn hình HMI Omron

STT	Mã lỗi / Hiện tượng	Ý nghĩa / Nguyên nhân	Cách xử lý / Khắc phục
1	PLC No Response / Communication Timeout	Mất kết nối với PLC – Cáp hỏng, sai baudrate, sai địa chỉ hoặc PLC chưa khởi động	Kiểm tra dây cáp, địa chỉ, baudrate, cấu hình giao tiếp trong phần mềm
2	Application Load Failed	File chương trình bị lỗi, không tương thích với HMI	Tạo lại hoặc chọn đúng project phù hợp với dòng HMI và phiên bản phần mềm
3	System Error / Initialization Error	Lỗi khởi động hệ thống, có thể do lỗi firmware hoặc phần cứng	Reset, cập nhật firmware từ phần mềm chính hãng, kiểm tra bo mạch nếu cần
4	Battery Error / Clock Reset	Hết pin RTC lưu giờ – thường sau 3–5 năm sử dụng	Thay pin lithium (CR2032 hoặc theo model)
5	Touch Panel Error / Liệt cảm ứng	Cảm ứng liệt do va đập, ẩm nước, hoặc hỏng phần cảm ứng	Vệ sinh, kiểm tra tiếp xúc, thay cảm ứng nếu cần
6	No Memory Card / USB Not Detected	Không nhận USB hoặc thẻ SD – sai định dạng hoặc hư	Dùng thiết bị mới, định dạng lại FAT32, tránh ký tự đặc biệt trong tên file
7	File Error / Font File Missing	File không đọc được, sai tên hoặc thiếu font trong project	Đảm bảo tên file không có dấu hoặc ký tự đặc biệt, kiểm tra chọn font khi export project
8	Invalid Project File	File được tạo từ phiên bản phần mềm không tương thích	Kiểm tra lại phiên bản NB-Designer / CX-Designer / Sysmac Studio tương ứng
9	Screen Freezes / Đơ màn hình	Phần mềm bị treo do lỗi chương trình hoặc bộ nhớ đầy	Tắt nguồn, reset, hoặc nạp lại project sạch
10	Backlight không sáng / Màn hình tối đen	Lỗi đèn nền hoặc mạch nguồn màn hình	Kiểm tra đèn nền LED, nguồn cấp, bo mạch hiển thị
11	Overheat Warning / Error	Môi trường làm việc quá nóng, thiếu tản nhiệt	Gắn thêm quạt, cải thiện thông gió, di chuyển vị trí HMI
	Program Error / Flash Error	Lỗi bộ nhớ trong (Flash hoặc EEPROM)	Format hoặc nạp lại firmware chính hãng từ phần mềm chuyên dụng
12	Không lên nguồn / Không khởi động	Nguồn cấp yếu, hỏng IC nguồn hoặc lỗi main	Đo kiểm nguồn cấp, kiểm tra mạch nguồn bên trong, thay IC nguồn nếu cần
13	Font File Missing	Thiếu dữ liệu font khi hiển thị chữ tiếng Việt hoặc font đặc biệt	Export lại project từ phần mềm, nhớ tick chọn phần font trong cấu hình
