TRAN GIA Automationchúng tôi chuyên nhận sửa mọi loại biến tần Mitsubishi, Delta, Yaskawa, Panasonic,… Chuyên sửa chữa màn hình HMI M2I XTOP nhanh chóng nhất khu vực Tp Hồ Chí Minh trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa Servo và nhận lại thiết bị trong thời gian nhanh nhất.Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

TRAN GIA chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng. Bảo hành sản phẩm khắc phục lỗi servo Đài Loan trong vòng 3 tháng.

– Chuyên nhận sửa chữa màn hình HMI khi gặp các sự cố như: báo lỗi alarm, mất nguồn, chập cháy linh kiện, hư bo nguồn, hư IC điều khiển, lỗi cổng truyền thông, lỗi cảm ứng, không hiển thị, treo logo, màn hình bị sọc, liệt cảm ứng, mất chương trình điều khiển…

– Cung cấp các loại linh kiện chính hãng chuyên dùng cho sửa chữa màn hình HMI như: IC điều khiển trung tâm, IC nguồn, IC nhớ, diode, transistor, MOSFET, Opto driver, tụ điện công suất, màn hình LCD, cảm ứng (touch panel), socket truyền thông, cổng USB, RS232, RS485…

– Sửa chữa – khôi phục các bo mạch điện tử trong màn hình HMI, bao gồm:

• Mạch điều khiển trung tâm (Main control board)

• Mạch cấp nguồn (Power board)

• Mạch xử lý tín hiệu cảm ứng, hiển thị

• Mạch truyền thông (Communication board)
  Trong trường hợp bo mạch bị cháy nổ nặng, hư hỏng không thể phục hồi, Trần Gia sẽ nhập khẩu bo mạch chính hãng tương thích để thay thế, đảm bảo thiết bị hoạt động ổn định trở lại.

– Thay thế các linh kiện điện tử công suất chuyên dùng trong màn hình HMI: IC nguồn, module nguồn xung, tụ nguồn (Capacitor), diode bảo vệ, cảm ứng touchscreen, cáp nguồn, socket kết nối – cam kết sử dụng linh kiện chính hãng hoặc loại tương đương chất lượng cao.

– Cài đặt chương trình và tích hợp hệ thống cho màn hình HMI:

• Cài đặt lại chương trình theo yêu cầu: chế độ hoạt động, chế độ điều khiển, các thông số vận hành, cài đặt cảnh báo – bảo vệ

• Hỗ trợ tích hợp màn hình HMI với PLC, biến tần, sensor… trong các hệ thống như:
  ▪ Hệ thống nâng hạ, máy ép, máy đóng gói
  ▪ Hệ thống bơm, quạt, điều hòa, thông gió
  ▪ Hệ thống băng tải, thang máy, thang cuốn
  ▪ Dây chuyền sản xuất ngành xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ…

Những lợi ích của phương án sửa chữa màn hình HMI thay vì mua mới

Đa số các màn hình cảm ứng HMI hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

• Sửa màn hình cảm ứng HMI giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)
• Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.
• Sửa màn hình cảm ứng HMI làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.
• Sửa màn hình cảm ứng HMI giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…

Đội ngũ kỹ sư của Trần Gia Automation sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI Weintek sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

TRẦN GIA nhận sửa màn hình  HMI M2I XTOP series

• XTOP10TS­ED­E
• XTOP10TV-SA
• XTOP12TS-SD-Ex
• XTOP05MQ-SD
• XTOP08TV-ED
• XTOP10TS-SA
• XTOP10TV­SD
• XTOP12TS-SD-Fn-Ex
• XTOP05TQ-ED
• XTOP08TV-ED-E
• XTOP10TS­SD
• XTOP12T
• XTOP15T
• XTOP05TQ-ED-E
• XTOP08TV-SD
• XTOP10TV-ED
• XTOP12TS­LA
• XTOP15TX­SA
• XTOP05TQ-SD
• XTOP10T
• XTOP10TV-ED-E
• XTOP12TS­LA­E

Nguyên nhân và hướng khắc phục lỗi của màn hình HMI M2I XTOP

1. Màn hình không lên nguồn / tối đen hoàn toàn

• Nguyên nhân:
  • Mất nguồn cấp hoặc nguồn yếu (thường dùng 24VDC)
  • Hư bo nguồn bên trong màn hình
  • Lỗi bo chính hoặc đèn nền màn hình
• Khắc phục:
  • Kiểm tra nguồn cấp 24VDC (dùng đồng hồ đo)
  • Thử thay bộ nguồn hoặc cấp lại nguồn ngoài
  • Nếu có nguồn nhưng không hiển thị → cần kiểm tra đèn nền hoặc bo nguồn, bo main

2. Màn hình treo logo “M2I” / không vào giao diện chính

• Nguyên nhân:
  • Lỗi chương trình hoặc phần mềm
  • File cấu hình bị lỗi
  • Hỏng firmware
• Khắc phục:
  • Khởi động lại thiết bị
  • Kết nối với máy tính qua cổng download và nạp lại chương trình bằng phần mềm EasyBuilder
  • Nếu không được: nạp lại firmware, cần kỹ thuật hỗ trợ

3. Không kết nối được với PLC / lỗi truyền thông

• Nguyên nhân:
  • Sai cáp truyền thông (RS232/RS422/RS485)
  • Cấu hình địa chỉ, giao thức sai
  • Sai thông số Baudrate, Parity, Stopbit…
• Khắc phục:
  • Kiểm tra sơ đồ chân cáp (theo hướng dẫn của hãng)
  • Kiểm tra thông số truyền thông trong phần mềm lập trình
  • Đảm bảo PLC đang hoạt động và có cấp nguồn đầy đủ

4. Cảm ứng không nhấn được hoặc lệch vị trí

• Nguyên nhân:
  • Hư cảm ứng do sử dụng lâu hoặc va đập
  • Màn hình bị lệch điểm chạm
• Khắc phục:
  • Thực hiện hiệu chỉnh cảm ứng (calibration) nếu còn vào được hệ thống
  • Nếu không được: thay cảm ứng (touch panel) hoặc bo mặt cảm ứng

5. Không nạp được chương trình vào HMI

• Nguyên nhân:
  • Cáp nạp bị lỗi hoặc sai driver
  • Cổng COM máy tính chưa nhận
  • Phần mềm EasyBuilder chưa đúng phiên bản
• Khắc phục:
  • Kiểm tra cáp nạp RS232 hoặc USB-to-serial converter
  • Cài đặt đúng driver cho cáp nạp
  • Kiểm tra xem COM máy tính khớp với cổng cấu hình trong EasyBuilder
  • Dùng đúng phiên bản EasyBuilder tương thích với model XTOP

6. HMI tự khởi động lại hoặc chạy chập chờn

• Nguyên nhân:
  • Nguồn điện không ổn định
  • Chương trình có lỗi (vòng lặp, script nặng)
  • Lỗi phần cứng (tụ nguồn, IC nguồn…)
• Khắc phục:
  • Kiểm tra lại nguồn cấp đủ 24VDC – dòng ≥ 1A
  • Tối ưu lại chương trình (giảm đối tượng vẽ, tag truyền thông…)
  • Nếu vẫn lỗi → kiểm tra phần cứng bên trong (tụ, bo nguồn…)

7. Màn hình trắng / sọc / lỗi hiển thị

• Nguyên nhân:
  • Hỏng bo LCD hoặc cáp kết nối LCD
  • Panel bị chập sau thời gian sử dụng
• Khắc phục:
  • Kiểm tra lại cáp tín hiệu bên trong nếu có kinh nghiệm kỹ thuật
  • Thay panel LCD nếu hư phần hiển thị
  • Thường cần gửi sửa chuyên sâu

Khuyến nghị sử dụng HMI M2I XTOP ổn định

• Luôn dùng nguồn ổn định 24VDC, tránh chập chờn
• Sao lưu chương trình trước khi thao tác
• Sử dụng đúng phiên bản phần mềm EasyBuilder phù hợp dòng máy
• Tránh va đập, môi trường độ ẩm cao (ảnh hưởng cảm ứng & LCD)

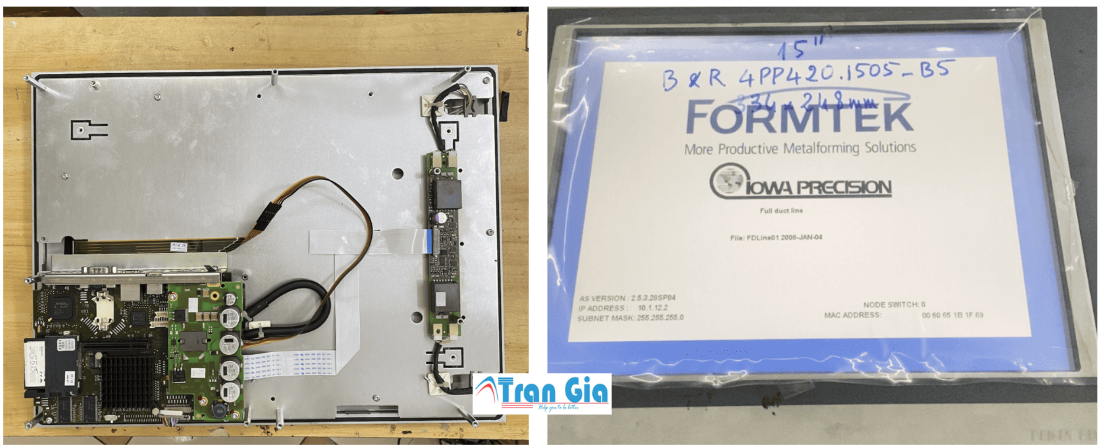

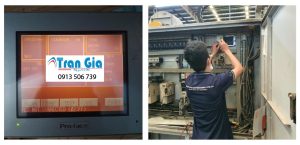

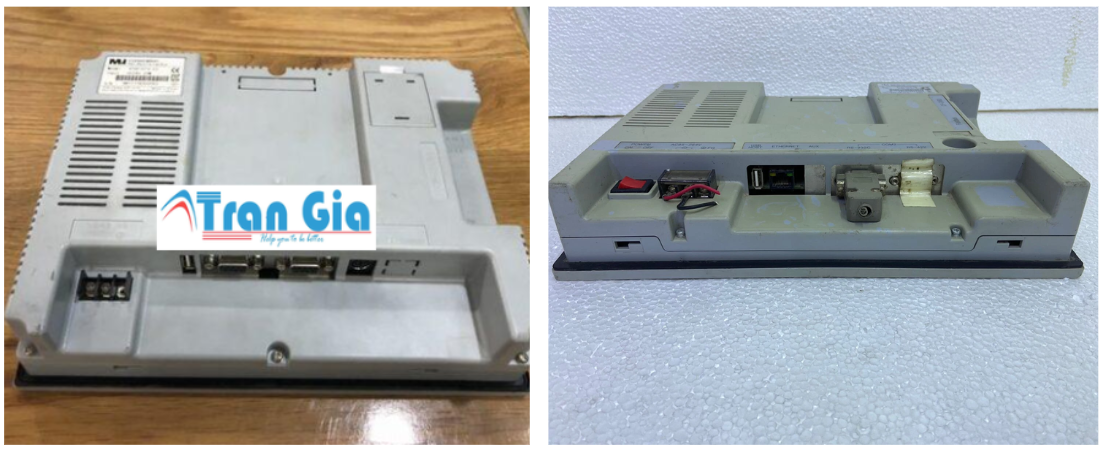

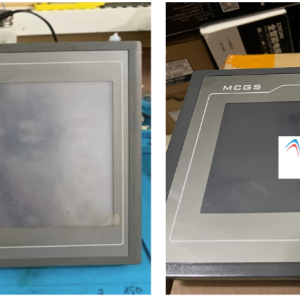

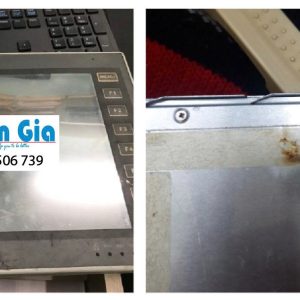

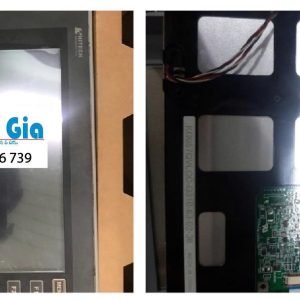

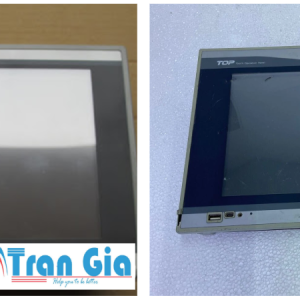

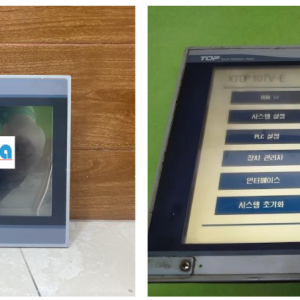

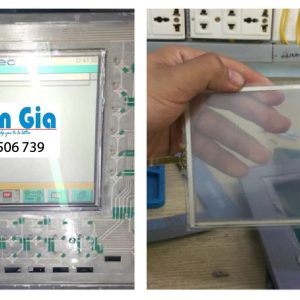

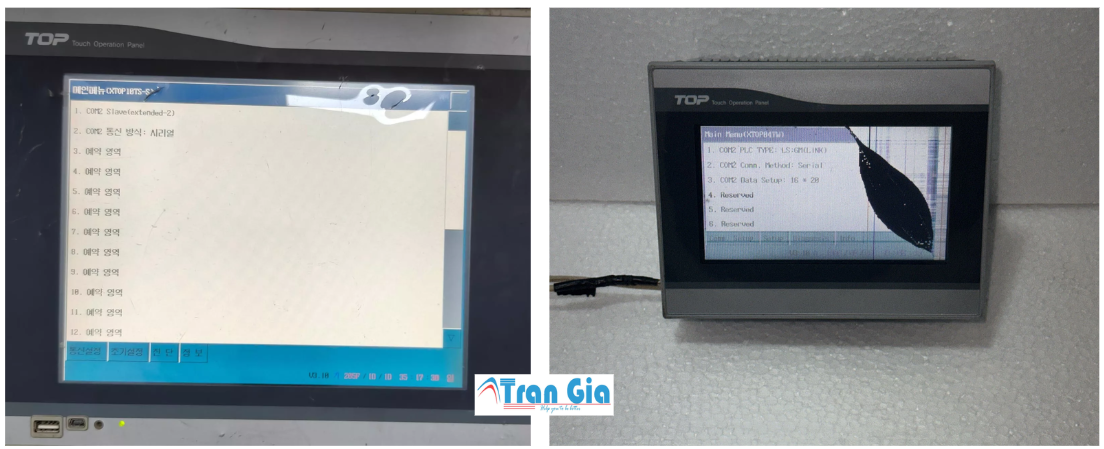

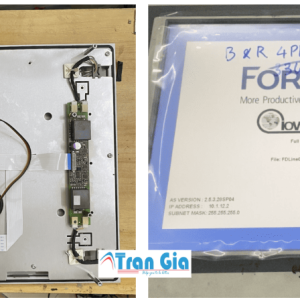

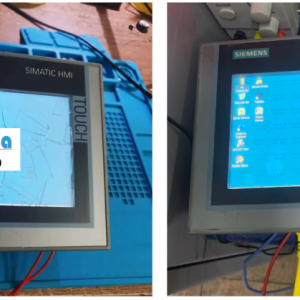

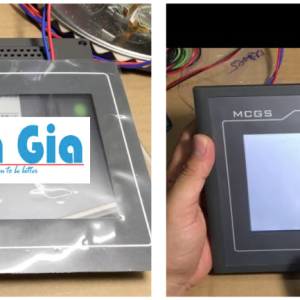

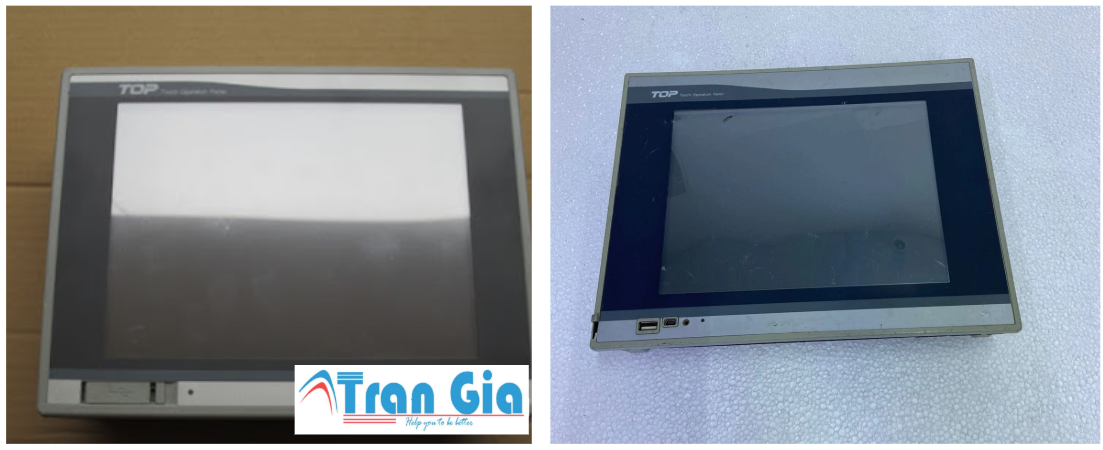

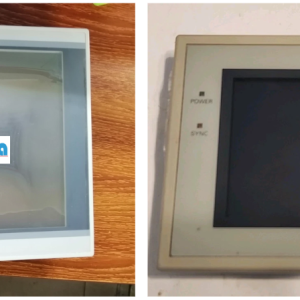

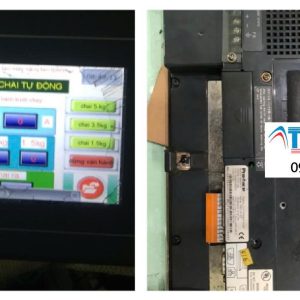

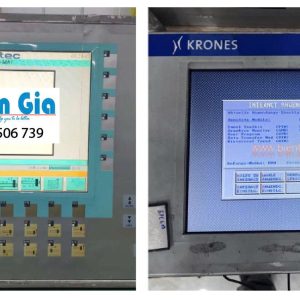

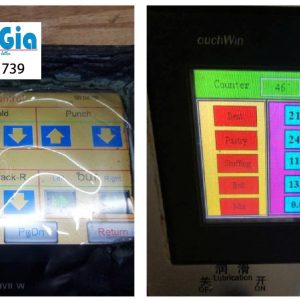

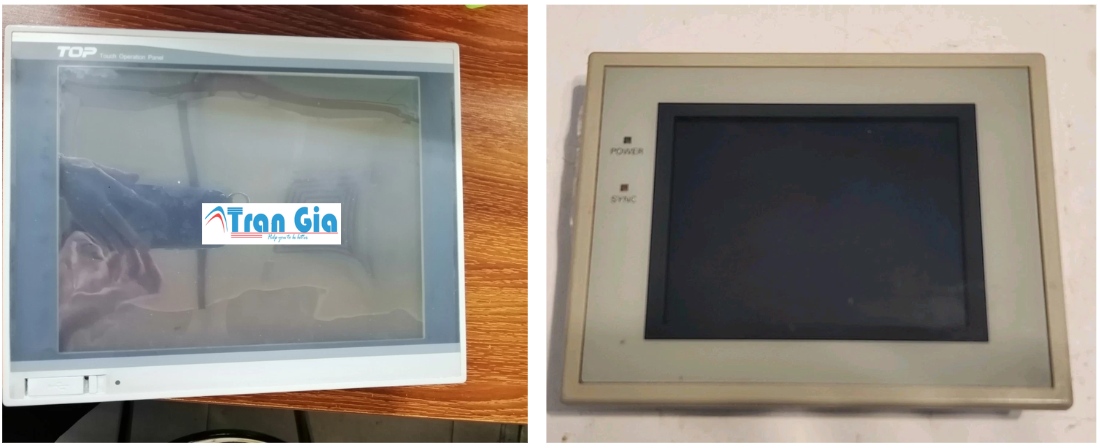

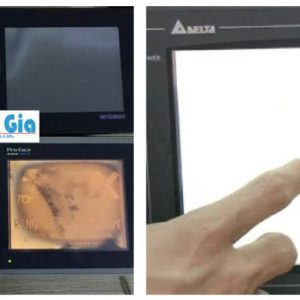

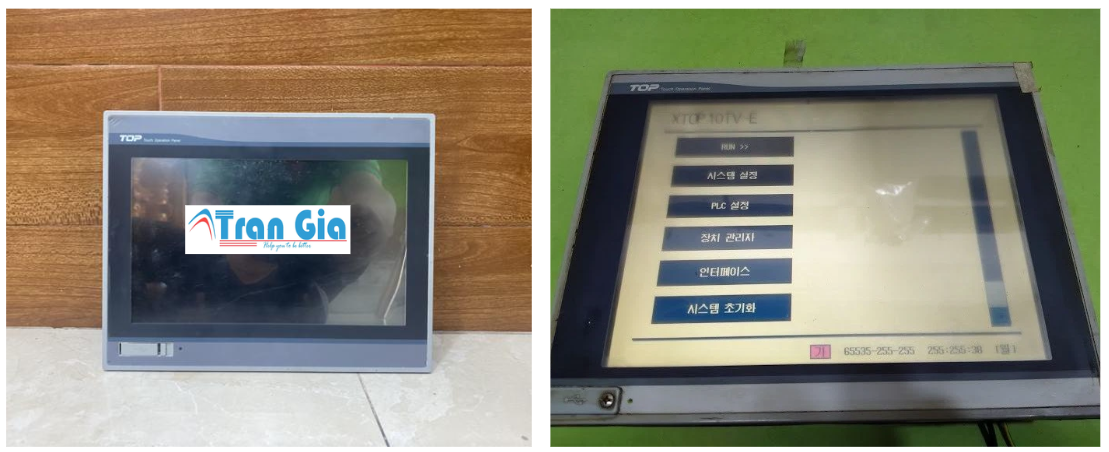

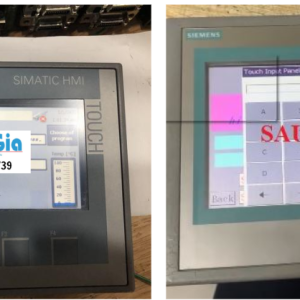

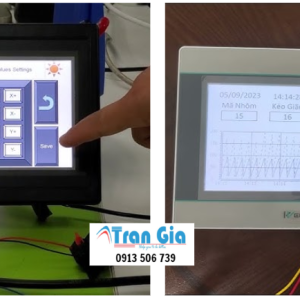

Hình ảnh một số thiết bị màn hình HMI đang được chúng tôi sửa chữa

Bảng mã lỗi của màn hình HMI M2I XTOP

Mã lỗi	Mô tả lỗi	Nguyên nhân & Hướng xử lý
PLC-499	Lỗi giao tiếp với PLC	HMI không nhận phản hồi từ PLC. Kiểm tra kết nối cáp, cấu hình truyền thông và địa chỉ thiết bị.
0x0001	Lệnh không hợp lệ (Modbus)	HMI gửi lệnh không được hỗ trợ bởi PLC. Kiểm tra loại và phiên bản PLC.
0x0002	Địa chỉ dữ liệu không hợp lệ (Modbus)	HMI truy cập địa chỉ không tồn tại trong PLC. Kiểm tra lại địa chỉ và vùng nhớ.
0x0003	Giá trị dữ liệu không hợp lệ (Modbus)	Dữ liệu gửi đến PLC không hợp lệ. Kiểm tra giá trị và định dạng dữ liệu.
0x0004	Thiết bị PLC gặp lỗi nội bộ (Modbus)	PLC không thể thực hiện yêu cầu do lỗi nội bộ. Kiểm tra trạng thái hoạt động của PLC.
0x0013	Màn hình từ xa được chỉ định không tồn tại trên máy chủ	Kiểm tra tên và đường dẫn của màn hình từ xa trên máy chủ.
0x0014	Một HMI từ xa khác đã kết nối	Đảm bảo chỉ một thiết bị HMI từ xa kết nối tại một thời điểm.
0x0018	Số cổng không hợp lệ	Kiểm tra và cấu hình lại số cổng truyền thông.
0x0022	Mật khẩu không hợp lệ	Kiểm tra và nhập đúng mật khẩu truy cập.
0x0023	Không có quyền truy cập màn hình từ xa được chỉ định	Kiểm tra quyền truy cập và cấu hình người dùng.
0x0026	Kết nối thất bại (kết nối đồng bộ thất bại)	Kiểm tra kết nối mạng và cấu hình truyền thông.
0x0027	Kết nối thất bại (kết nối không đồng bộ thất bại)	Kiểm tra kết nối mạng và cấu hình truyền thông.
0x0030	Hết thời gian kết nối	Kiểm tra trạng thái mạng và thiết bị PLC.
0x0032	Gói tin không hợp lệ nhận được từ máy chủ	Kiểm tra dữ liệu truyền thông và cấu hình giao thức.
0x0036	Máy chủ đang trong chế độ bảo trì	Chờ máy chủ hoàn tất bảo trì hoặc liên hệ với quản trị viên hệ thống.
0x0039	Nhận gói tin không hợp lệ trong quá trình xác thực với máy chủ	Kiểm tra thông tin xác thực và cấu hình bảo mật.
0x0043	Không có quyền truy cập màn hình từ xa được chỉ định	Kiểm tra quyền truy cập và cấu hình người dùng.
0x0045	Vui lòng kết nối lại với máy chủ. Một trong các thao tác sau đã xảy ra: thay đổi kích thước cửa sổ ứng dụng phân phối, thay đổi độ phân giải màn hình, thay đổi người dùng Windows hoặc khóa máy tính.	Kết nối lại với máy chủ sau khi thực hiện các thay đổi nêu trên.

Những lỗi của màn hình HMI chúng tôi đã tiếp nhận sửa chữa

• Sửa chữa Màn hình  HMI hiển thị bị ố, tối đen ==> không thấy rõ giá trị để vận hành máy
• Sửa chữa Màn hình  HMI Màn hình hiển thị sọc kẻ
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố tròn đen, Màn hình hiển thị nền xanh sọc
• Sửa chữa Màn hình  HMI Màn hình hiển thị ố mờ, đứt nét
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất nguồn (cấp điện không lên nguồn), nguồn chập chờn, cháy nổ board mạch do chạm chập
• Sửa chữa Màn hình  HMI Màn hình HMI lỗi mất kết nối các cổng truyền thông với PLC và máy tính
• Thay cảm ứng Màn hình  HMI : Màn hình điều khiển bấm bị liệt cảm ứng, hoặc cảm ứng bấm bị lệch…
• Thay thế LCD Màn hình HMI : Màn hình hiển thị sọc tối + ố + mờ=> Gây khó khăn trong việc nhập thông số vận hành máy
• Màn hình HMI cảm ứng bị đơ, chạm không ăn
• Màn hình HMI bị lỗi bo mạch
• Màn hình HMI bị lỗi nguồn, không lên nguồn
• Màn hình HMI bị nổ tụ
• Màn hình HMI bị nổ bo mạch nguồn

Các lỗi màn hình thường xuyên gặp phải
– Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
– Màn hình lỗi hư IC chính.
– Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…

Dịch vụ của chúng tôi:
– THAY TẤM CẢM ỨNG MÀN HÌNH HMI.
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

Chúng tôi còn nhận sửa các hãng màn hình HMI

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

Quy trình sửa màn hình HMI công nghiệp

Bước 1: Tiếp nhận & Kiểm tra sơ bộ

• Ghi nhận model, tình trạng lỗi (mã lỗi, hiện tượng hỏng)
