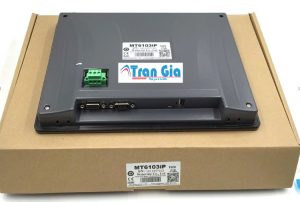

TRAN GIA AUTOMATION chuyên cung cấp màn hình HMI weinview/weintek ( Chuyên cung cấp màn hình weinview MT6103IP bảo hành 12 tháng ) & dịch vụ sửa chữa mọi thiết bị tự động hóa như biến tần, tấm cảm ứng,  PLC, Động cơ AC Servo Minas A6, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số số kỹ thuật màn hình weinview MT6103IP

Hiển thị :

• Kích thước hiển thị : 7 inch TFT
• Độ phân giải (WxH dots) : 800 × 480 pixels
• Độ sáng (cd/m2) : 350
• Tuổi thọ LCD : >30,000 hr.
• Màu sắc : 16 triệu màu
• Tấm cảm ứng: 4-wire Resistive Type

Cấu hình :

• Bộ nhớ : 128 MB
• RAM : 64 MB
• ARM RISC CPU 528MHz
• USB Host : USB 2.0 x 1
• Khe cắm thẻ SD : Không
• RTC : Built-in

Truyền thông :

• Ethernet : Không
• COM1 (RS-232) , COM2 ( RS-485 2W/4W )
• Canbus : Không
• Ngõ ra Audio: Không
• Ngõ vào Video: Không

Nguồn : 24VDC ± 20%

Đặc điểm :

• Vỏ : Nhựa
• Kích thước bao ngoài (WxHxD) : 200.4 x 146.5 x 34mm
• Kích thước khoét lỗ : 192 x 138mm
• Nhiệt độ hoạt động: 0° ~ 50°C (32° ~ 122°F)
• Khối lượng: 0.52 Kg

Đặc điểm nổi bật màn hình weinview MT6103IP

1. Hiệu suất cao

• Bộ xử lý mạnh mẽ: Được trang bị bộ vi xử lý tốc độ cao, cho phép xử lý nhanh chóng các lệnh và hiển thị giao diện một cách mượt mà.
• Bộ nhớ lớn: Dung lượng bộ nhớ đủ lớn để lưu trữ các chương trình phức tạp và dữ liệu hình ảnh động.

2. Màn hình hiển thị vượt trội

• Kích thước màn hình: 10.4 inch, mang đến không gian hiển thị rộng rãi.
• Độ phân giải cao: 800 x 600 pixel, hiển thị hình ảnh sắc nét và chi tiết.
• Màn hình cảm ứng: Sử dụng công nghệ cảm ứng điện trở (resistive touch), hoạt động chính xác và dễ dàng điều khiển ngay cả khi đeo găng tay.
• Màu sắc sống động: Hỗ trợ hiển thị đồ họa màu, mang lại giao diện trực quan và dễ theo dõi.

3. Kết nối linh hoạt

• Hỗ trợ nhiều giao thức truyền thông:
  • RS-232, RS-485, và Ethernet để kết nối với PLC, biến tần và các thiết bị công nghiệp khác.
  • Khả năng kết nối với các hệ thống mạng, giúp truyền dữ liệu nhanh chóng và ổn định.
• Cổng USB: Hỗ trợ tải chương trình, sao lưu và khôi phục dữ liệu một cách dễ dàng.

4. Dễ dàng lập trình và tùy chỉnh

• Phần mềm lập trình: Sử dụng phần mềm chuyên dụng của Weinview (EasyBuilder Pro), giúp người dùng dễ dàng thiết kế và lập trình giao diện điều khiển theo nhu cầu.
• Giao diện đồ họa tùy chỉnh: Cho phép tích hợp biểu đồ, hình ảnh, nút bấm, thanh trượt và các thông số giám sát trực quan.

5. Độ bền và đáng tin cậy

• Thiết kế công nghiệp: Chịu được môi trường công nghiệp khắc nghiệt với khả năng chống bụi và nước đạt chuẩn IP65.
• Độ ổn định cao: Hoạt động ổn định trong thời gian dài mà không gặp lỗi, giảm thiểu chi phí bảo trì.
• Tiết kiệm năng lượng: Tối ưu hóa hiệu suất tiêu thụ điện năng, giúp giảm chi phí vận hành.

6. Đa dạng ứng dụng

• Phù hợp với nhiều ngành công nghiệp: Sử dụng rộng rãi trong các lĩnh vực như sản xuất, tự động hóa, xử lý nước, HVAC, năng lượng, và hệ thống giám sát dây chuyền sản xuất.
• Hỗ trợ đa ngôn ngữ: Tích hợp khả năng hiển thị ngôn ngữ đa dạng, dễ dàng sử dụng trong môi trường quốc tế.

7. Tính năng mở rộng

• Bảo mật dữ liệu: Cung cấp khả năng đặt mật khẩu bảo vệ, đảm bảo an toàn cho dữ liệu hệ thống.
• Cảnh báo và giám sát: Hỗ trợ thiết lập cảnh báo (bằng âm thanh hoặc hình ảnh) khi có lỗi xảy ra trong hệ thống.

Cấu tạo màn hình weinview MT6103IP

1. Màn hình

• Kích thước: 10.4 inch.
• Loại màn hình: Màn hình cảm ứng TFT (Thin-Film Transistor) màu.
• Độ phân giải: 800 x 600 pixel.
• Màu sắc: Hỗ trợ màn hình màu với khả năng hiển thị hình ảnh sắc nét và rõ ràng.

2. Bộ vi xử lý

• Bộ vi xử lý: Sử dụng bộ vi xử lý mạnh mẽ để xử lý các tín hiệu từ PLC và các thiết bị điều khiển khác. Nó hỗ trợ các phần mềm thiết kế giao diện và xử lý yêu cầu điều khiển nhanh chóng.
• Bộ nhớ:
  • RAM: Đủ lớn để lưu trữ và xử lý các giao diện người dùng động.
  • ROM: Lưu trữ hệ điều hành và các chương trình ứng dụng HMI.

3. Giao diện người dùng

• Cảm ứng: Màn hình cảm ứng điện trở (resistive), cho phép người sử dụng tương tác trực tiếp với các biểu tượng và menu trên màn hình.
• Các phím chức năng: HMI cung cấp các phím chức năng ảo hoặc vật lý (tùy vào thiết kế), cho phép điều khiển các chức năng cụ thể của hệ thống.
• Kết nối I/O: HMI hỗ trợ nhiều cổng vào và ra cho các tín hiệu từ PLC hoặc các thiết bị ngoại vi khác.

4. Cổng kết nối

• Cổng Ethernet: Dùng để kết nối với các thiết bị mạng, giúp giao tiếp với PLC, máy tính công nghiệp và các thiết bị khác trong hệ thống.
• Cổng USB: Để cài đặt phần mềm, tải dữ liệu hoặc cập nhật chương trình.
• Cổng RS-232/RS-485: Các cổng kết nối này cho phép HMI giao tiếp với PLC hoặc các thiết bị điều khiển khác qua các giao thức truyền thông serial phổ biến.

5. Hệ điều hành và phần mềm

• Hệ điều hành: WEINVIEW MT6103iP chạy trên một hệ điều hành chuyên dụng cho các thiết bị HMI, hỗ trợ tương tác với các phần mềm thiết kế giao diện người dùng như Weinview HMI Editor.
• Phần mềm thiết kế giao diện: Phần mềm này giúp người dùng tạo và cấu hình giao diện người dùng tùy chỉnh, tích hợp các biểu tượng, đồ họa và các thông số điều khiển cho hệ thống.

6. Các tính năng nổi bật

• Độ bền cao: Được thiết kế để hoạt động trong môi trường công nghiệp với khả năng chịu đựng các điều kiện môi trường khắc nghiệt như nhiệt độ và độ ẩm.
• Tính năng tương tác đa dạng: Cho phép người dùng thực hiện thao tác trực tiếp qua màn hình cảm ứng, nâng cao hiệu quả và giảm thiểu việc sử dụng các phím bấm vật lý.
• Độ sáng cao và góc nhìn rộng: Màn hình TFT LCD có độ sáng cao và góc nhìn rộng, giúp dễ dàng quan sát từ nhiều vị trí khác nhau.
• Khả năng tùy chỉnh giao diện: Dễ dàng tạo các màn hình điều khiển, giám sát, báo động và dữ liệu theo nhu cầu của hệ thống.

7. Điện áp và tiêu thụ năng lượng

• Điện áp hoạt động: 24 VDC (cung cấp từ bộ nguồn ngoài).
• Tiêu thụ điện năng: Tối ưu để tiết kiệm năng lượng trong quá trình vận hành.

8. Các đặc điểm khác

• Chống bụi và chống nước: Đạt chuẩn IP65, cho phép bảo vệ tốt trước bụi và nước, lý tưởng cho môi trường công nghiệp.
• Tính linh hoạt: Có thể dễ dàng thay thế, nâng cấp hoặc mở rộng tính năng khi cần thiết.

Mục đích sử dụng màn hình weinview MT6103IP

1. Hiển thị dữ liệu và thông số kỹ thuật: Hiển thị các thông số vận hành của máy móc hoặc hệ thống, giúp người vận hành dễ dàng theo dõi trạng thái hoạt động.
2. Điều khiển và vận hành hệ thống: Cho phép người dùng thao tác, nhập lệnh hoặc điều chỉnh các thiết lập thông qua màn hình cảm ứng.
3. Giám sát và cảnh báo: Hiển thị các cảnh báo, lỗi hoặc tình trạng hoạt động của hệ thống để người vận hành có thể phản ứng kịp thời.
4. Tích hợp trong hệ tự động hóa: Kết nối với các bộ điều khiển, PLC hoặc các thiết bị khác để kiểm soát quy trình sản xuất hoặc vận hành.
5. Chống bụi, nước và bụi bẩn: Màn hình IP (Ingress Protection) đảm bảo khả năng chống bụi, nước hoặc các yếu tố môi trường khác phù hợp với môi trường công nghiệp.

Vì sao nên chọn chúng tôi chuyên cung cấp màn hình weinview MT6103IP

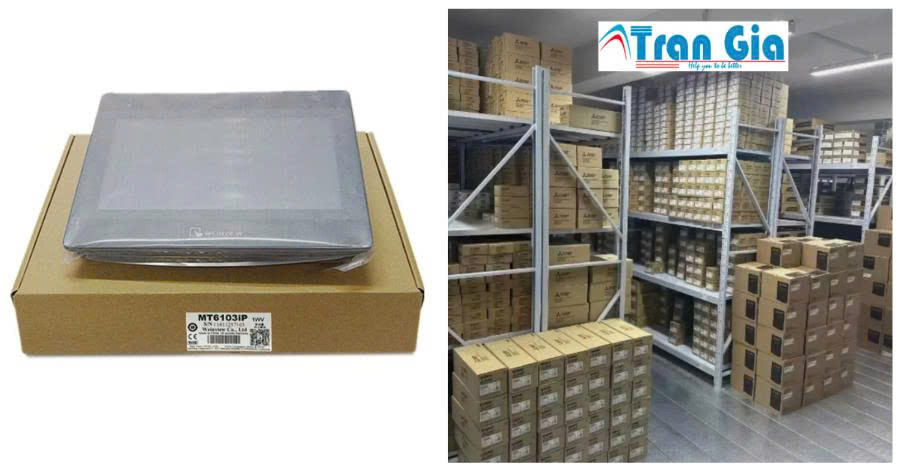

1. Tran Gia Automation
