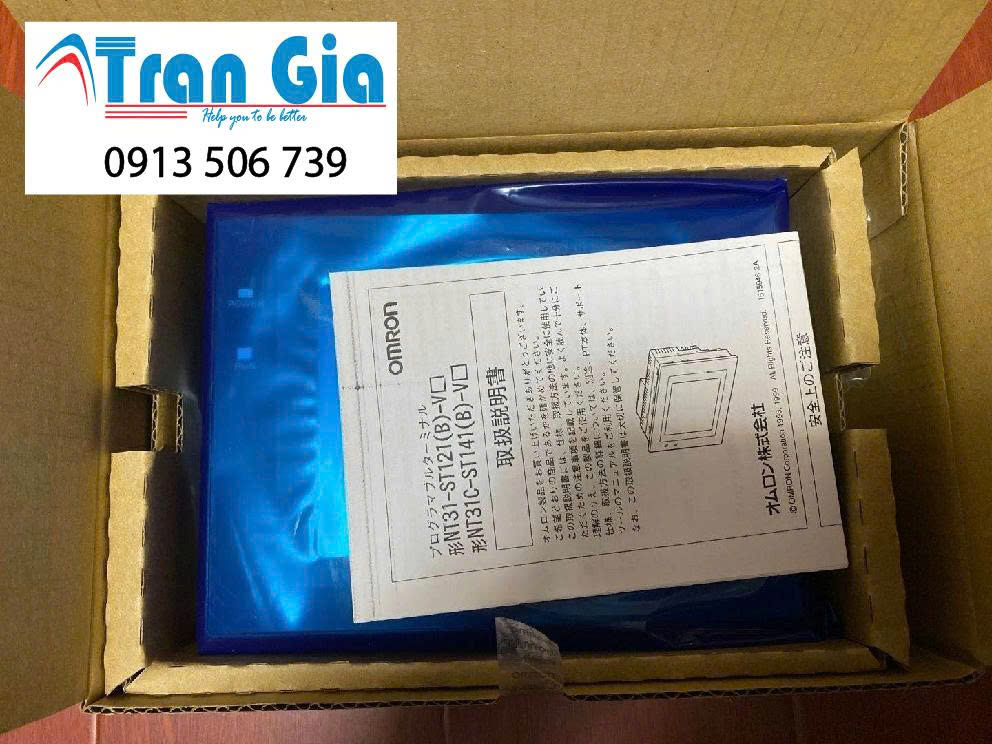

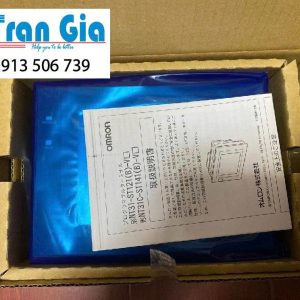

TRAN GIA AUTOMATION chuyên cung cấp màn hình HMI Omron ( Chuyên cung cấp màn hình HMI Omron NS5-SQ10B-ECV2 bảo hành 12 tháng ) & dịch vụ sửa chữa mọi thiết bị tự động hóa như biến tần, tấm cảm ứng,  PLC, Động cơ AC Servo Minas A6, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số số kỹ thuật Chuyên cung cấp màn hình HMI Omron NS5-SQ10B-ECV2 bảo hành 12 tháng

Thông số	Chi tiết
Kích thước màn hình	5.7 inch TFT LCD
Độ phân giải	320 × 240 pixel (QVGA)
Màu sắc hiển thị	256 màu
Loại cảm ứng	Cảm ứng điện trở (Resistive Touch)
Đèn nền	Đèn nền LED, tuổi thọ khoảng 50.000 giờ (không thay được)
Bộ nhớ Flash	60 MB (lưu chương trình, dữ liệu hệ thống, hình ảnh)
Bộ nhớ RAM	32 MB
Cổng truyền thông	– 1 cổng RS-232C – 1 cổng RS-422A/RS-485 – 1 cổng Ethernet (10/100Base-TX)
Cổng USB	1 cổng USB Slave (lập trình từ PC)
Khe mở rộng thẻ nhớ	Khe cắm CompactFlash
Nguồn cấp	24VDC ±10%
Mức tiêu thụ điện	Tối đa 12W
Chuẩn bảo vệ mặt trước	IP65 (khi lắp đặt đúng cách trong tủ điện)
Nhiệt độ hoạt động	0 – 50°C
Độ ẩm hoạt động	10 – 90% RH (không ngưng tụ)
Kích thước (WxHxD)	175 × 138 × 56 mm (không tính phần lắp đặt)
Phần mềm lập trình	CX-Designer
Trọng lượng	Khoảng 0.9 kg

Đặc điểm nổi bật Chuyên cung cấp màn hình HMI Omron NS5-SQ10B-ECV2 bảo hành 12 tháng

1. Màn hình màu TFT LCD 5.7 inch

• Độ phân giải QVGA (320×240 pixel) giúp hiển thị hình ảnh và thông tin rõ ràng, sắc nét.

• 256 màu sắc giúp tăng tính trực quan trong việc giám sát và điều khiển hệ thống.

2. Cảm ứng điện trở (Resistive Touch Panel)

• Thao tác dễ dàng với tay, bút cảm ứng hoặc găng tay, phù hợp cho môi trường công nghiệp.

• Độ chính xác cao giúp người dùng có thể nhập liệu chính xác và nhanh chóng.

3. Khả năng kết nối linh hoạt

• Cổng giao tiếp RS-232C, RS-422A/485 cho phép kết nối dễ dàng với các thiết bị PLC và các thiết bị ngoại vi.

• Cổng Ethernet 10/100Base-TX hỗ trợ kết nối mạng LAN, cho phép giao tiếp với các hệ thống SCADA hoặc PLC qua mạng.

4. Tương thích với phần mềm CX-Designer

• Phần mềm lập trình mạnh mẽ cho phép thiết kế giao diện người dùng dễ dàng, hỗ trợ các chức năng kéo thả, tạo cảnh báo, biểu đồ, nhập liệu,…

• Dễ dàng tích hợp vào hệ thống tự động hóa Omron, giảm thiểu thời gian lập trình và triển khai.

5. Lưu trữ dữ liệu linh hoạt

• Thẻ CompactFlash (CF) giúp mở rộng bộ nhớ, hỗ trợ lưu trữ các chương trình, hình ảnh, và dữ liệu vận hành.

• 60MB bộ nhớ Flash giúp lưu trữ thông tin giao diện, chương trình và dữ liệu hệ thống.

6. Chống bụi, chống nước đạt chuẩn IP65

• Mặt kính bảo vệ đảm bảo màn hình hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, chống lại bụi bẩn và nước.

• Khả năng chịu va đập và trầy xước giúp tăng độ bền của sản phẩm trong môi trường làm việc khó khăn.

7. Tuổi thọ đèn nền LED cao

• Tuổi thọ khoảng 50.000 giờ, giúp giảm chi phí bảo trì và thay thế, mang lại hiệu quả lâu dài.

8. Tính năng cảnh báo và thông báo lỗi

• Hiển thị thông báo lỗi khi có sự cố xảy ra trong hệ thống, giúp người vận hành can thiệp kịp thời.

• Hỗ trợ gửi thông báo khẩn cấp tới các thiết bị liên kết hoặc người quản lý khi hệ thống gặp sự cố nghiêm trọng.

Cấu tạo Chuyên cung cấp màn hình HMI Omron NS5-SQ10B-ECV2 bảo hành 12 tháng

1. Mặt trước (Front Panel)

• Màn hình TFT LCD 5.7 inch
  → Hiển thị thông tin, đồ họa, trạng thái hệ thống, hỗ trợ 256 màu.

• Lớp cảm ứng điện trở (Resistive Touch Panel)
  → Cho phép thao tác trực tiếp qua chạm tay hoặc găng tay.

• Mặt kính bảo vệ
  → Chống trầy xước nhẹ, chống bụi và nước theo chuẩn IP65 khi lắp đặt đúng cách.

• Đèn nền LED
  → Tuổi thọ cao (~50.000 giờ), duy trì độ sáng ổn định.

2. Mặt sau (Rear Panel)

• Cổng giao tiếp truyền thông
  → Gồm RS-232C, RS-422A/485 và Ethernet (10/100Base-TX) để kết nối PLC hoặc thiết bị khác.

• Cổng USB Slave
  → Dùng để lập trình, truyền dữ liệu từ phần mềm CX-Designer.

• Khe cắm thẻ CompactFlash
  → Lưu chương trình, dữ liệu log, cập nhật firmware hoặc sao lưu.

• Cổng nguồn 24VDC
  → Cấp nguồn vận hành màn hình.

• Khe thoát nhiệt
  → Giúp làm mát khi thiết bị hoạt động trong thời gian dài.

3. Bên trong thiết bị

• Bộ xử lý trung tâm (CPU)
  → Điều khiển toàn bộ chức năng hiển thị và xử lý tín hiệu từ cảm ứng.

• Bộ nhớ Flash 60MB
  → Lưu trữ chương trình HMI, hình ảnh, dữ liệu hệ thống.

• RAM 32MB
  → Hỗ trợ quá trình xử lý nhanh chóng, mượt mà.

4. Phần mềm đi kèm

• CX-Designer
  → Phần mềm thiết kế giao diện trực quan, tạo cảnh báo, nút nhấn, biểu đồ, dữ liệu vận hành,…

Mục đích sử dụng Chuyên cung cấp màn hình HMI Omron NS5-SQ10B-ECV2 bảo hành 12 tháng

1. Giao tiếp người dùng trực quan:
   Cung cấp giao diện đồ họa dễ sử dụng cho người vận hành, giúp kiểm soát và giám sát hệ thống tự động hóa một cách dễ dàng và chính xác.
2. Điều khiển thiết bị công nghiệp:
   Thường được sử dụng để điều khiển và giám sát các thiết bị, máy móc trong các hệ thống tự động hóa như băng chuyền, máy móc sản xuất, hệ thống HVAC, tự động hóa nhà xưởng, v.v.
3. Hiển thị dữ liệu và thông số kỹ thuật:
   Hiển thị các thông số vận hành, cảnh báo, tình trạng hoạt động của thiết bị, giúp vận hành dễ dàng hơn và nhanh chóng xử lý sự cố.
4. Tích hợp hệ thống điều khiển tự động:
   Kết nối với PLC hoặc các thiết bị điều khiển khác để thực hiện các tác vụ tự động dựa trên các lệnh lập trình sẵn.
5. Giảm thiểu nhân công và nâng cao hiệu quả sản xuất:
   Tối ưu hóa quá trình vận hành, giảm thiểu lỗi do con người, nâng cao năng suất và độ chính xác.
6. Ứng dụng trong nhiều ngành công nghiệp:
   Được sử dụng rộng rãi trong ngành chế biến, sản xuất, tự động hóa nhà máy, xử lý nước, năng lượng, và nhiều lĩnh vực khác.
