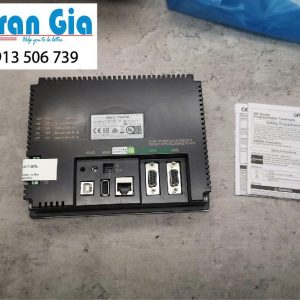

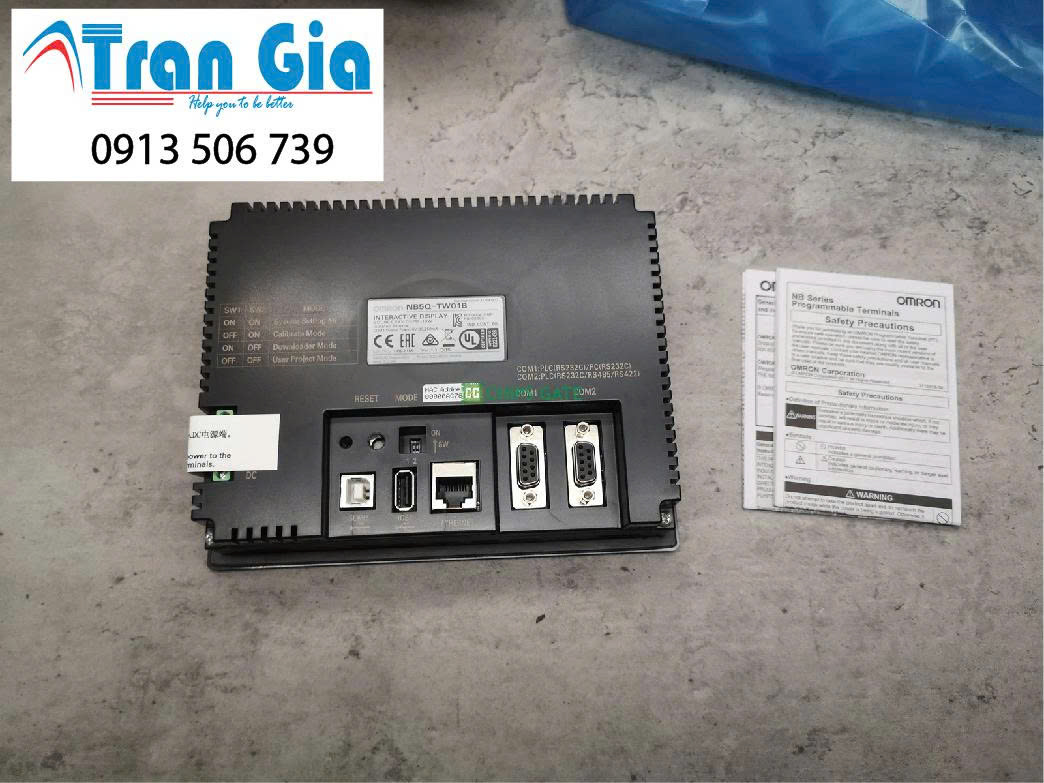

TRAN GIA AUTOMATION chuyên cung cấp màn hình HMI Omron ( Chuyên cung cấp màn hình HMI Omron NB5Q-TW01B bảo hành 12 tháng ) & dịch vụ sửa chữa mọi thiết bị tự động hóa như biến tần, tấm cảm ứng,  PLC, Động cơ AC Servo Minas A6, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số số kỹ thuật Chuyên cung cấp màn hình HMI Omron NB5Q-TW01B bảo hành 12 tháng

Hạng mục	Thông số kỹ thuật
Model	NB5Q-TW01B
Loại màn hình	TFT LCD, cảm ứng điện trở (Analog Resistive)
Kích thước màn hình	5.6 inch
Độ phân giải	320 x 234 pixel
Số màu hiển thị	65.536 màu
Đèn nền	LED, tuổi thọ ~50.000 giờ
Góc nhìn	60° (trái/phải), 40° (trên), 60° (dưới)
Độ sáng	400 cd/m² (điển hình)
Tuổi thọ cảm ứng	~1.000.000 lần chạm
Nguồn cấp	24 VDC (từ 20.4 đến 27.6 VDC)
Công suất tiêu thụ	Tối đa 6.5 W
Cổng giao tiếp	– COM1: RS-232C – COM2: RS-232C / RS-422/485
	– 1 cổng Ethernet (10/100BASE-TX)
	– 1 cổng USB Host (USB lưu trữ)
	– 1 cổng USB Device (lập trình với PC)
Phần mềm lập trình	NB-Designer
Hệ điều hành hỗ trợ	Windows XP đến Windows 10 (32/64 bit)
Kích thước mặt trước	184 x 142 mm
Kích thước lắp đặt (Panel)	172.4 x 131 mm
Độ sâu lắp đặt	50 mm
Trọng lượng	~950 g
Nhiệt độ hoạt động	0°C đến 50°C
Độ ẩm hoạt động	10 – 90% RH (không ngưng tụ)
Tiêu chuẩn bảo vệ mặt trước	IP65 (khi lắp đúng cách với tủ điện)
Tình trạng sản phẩm	Đã ngừng sản xuất (từ 31/03/2025)

Đặc điểm nổi bật Chuyên cung cấp màn hình HMI Omron NB5Q-TW01B bảo hành 12 tháng

1. Giao diện trực quan, dễ sử dụng

NB5Q-TW01B được trang bị màn hình TFT LCD 5.6 inch, hiển thị 65.536 màu sắc tươi sáng, giúp người vận hành dễ quan sát và điều khiển hệ thống trong môi trường công nghiệp.

 2. Thiết kế nhỏ gọn, linh hoạt

Kích thước vừa phải, tiết kiệm không gian lắp đặt trong tủ điện. Mặt trước đạt chuẩn IP65 chống bụi và nước, phù hợp lắp ở nơi có môi trường công nghiệp khắc nghiệt.

 3. Đa dạng kết nối truyền thông

Hỗ trợ 2 cổng serial (RS232C/RS485), 1 cổng Ethernet, và 2 cổng USB (host & device), đáp ứng tốt yêu cầu kết nối với PLC, biến tần và thiết bị ngoại vi.

 4. Phần mềm lập trình NB-Designer thân thiện

NB-Designer miễn phí, dễ học, dễ sử dụng – cho phép kéo thả đối tượng, tạo giao diện vận hành nhanh chóng mà không cần viết code phức tạp.

 5. Hiệu suất ổn định, tiết kiệm điện

Với mức tiêu thụ điện chỉ ~6.5W, NB5Q hoạt động ổn định trong thời gian dài mà không sinh nhiệt cao, phù hợp cho hệ thống hoạt động liên tục.

 6. Tuổi thọ màn hình và cảm ứng cao

Đèn nền LED có tuổi thọ tới 50.000 giờ, cảm ứng bền bỉ với 1 triệu lần chạm – đảm bảo độ bền lâu dài và giảm chi phí bảo trì.

7. Hỗ trợ đa dạng thiết bị PLC

Tương thích tốt với nhiều dòng PLC của Omron (CP1, CJ2, NX…), và các hãng khác như Mitsubishi, Siemens, Delta… giúp mở rộng ứng dụng linh hoạt.

Cấu tạo Chuyên cung cấp màn hình HMI Omron NB5Q-TW01B bảo hành 12 tháng

1. Màn hình hiển thị (Display Panel)

• Loại: Màn hình màu TFT LCD 5.6 inch

• Chức năng: Hiển thị giao diện người dùng, trạng thái máy, thông báo lỗi, dữ liệu vận hành.

• Đặc điểm: Hiển thị 65.536 màu, độ phân giải 320×234 pixel, độ sáng cao.

2. Tấm cảm ứng (Touch Panel)

• Loại: Cảm ứng điện trở (Analog Resistive)

• Chức năng: Nhận thao tác từ người vận hành để điều khiển thiết bị.

• Đặc điểm: Nhạy, chính xác, sử dụng được với găng tay.

3. Cổng kết nối (Communication Ports)

• Bao gồm:

  • COM1: RS-232C

  • COM2: RS-232C / RS-422A/485

  • Cổng Ethernet

  • USB Host (gắn USB)

  • USB Device (kết nối lập trình với máy tính)

• Chức năng: Giao tiếp với PLC, máy tính và thiết bị ngoại vi.

4. Bộ xử lý trung tâm (CPU/Main Board)

• Chức năng: Xử lý dữ liệu từ màn hình, cảm ứng và các thiết bị kết nối.

• Đặc điểm: Hoạt động ổn định, tích hợp sẵn trong thiết bị, ít sinh nhiệt.

5. Bộ nguồn nội bộ

• Nguồn cấp: 24VDC

• Chức năng: Cung cấp điện cho toàn bộ thiết bị.

• Đặc điểm: Có mạch bảo vệ chống nhiễu và dao động điện áp.

6. Vỏ máy và khung lắp đặt

• Vật liệu: Nhựa kỹ thuật hoặc hợp kim (tùy phiên bản)

• Chuẩn bảo vệ: IP65 ở mặt trước khi lắp đúng cách

• Chức năng: Bảo vệ thiết bị, dễ dàng cố định vào mặt tủ điện.

7. Bộ phận tản nhiệt

• Loại: Tản nhiệt thụ động qua vỏ máy (không dùng quạt)

• Chức năng: Giúp thiết bị hoạt động bền bỉ và êm ái, không cần bảo trì tản nhiệt.

Mục đích sử dụng Chuyên cung cấp màn hình HMI Omron NB5Q-TW01B bảo hành 12 tháng

• Giám sát trạng thái hoạt động của máy móc, dây chuyền sản xuất.

• Nhập và thay đổi thông số điều khiển trực tiếp trên màn hình cảm ứng.

• Hiển thị cảnh báo, thông tin vận hành, biểu đồ, giúp quá trình quản lý và vận hành hiệu quả hơn.

• Kết nối dễ dàng với PLC Omron và nhiều thiết bị công nghiệp khác thông qua Ethernet, RS-232/RS-485, USB.

Sản phẩm có màn hình TFT màu 5.6 inch, độ phân giải 320×234 pixel, giao diện hiển thị rõ nét, cảm ứng nhạy, thích hợp sử dụng cho:

• Máy đóng gói, máy ép nhựa, máy dán nhãn, hệ thống điều khiển tự động hóa, dây chuyền sản xuất nhỏ và vừa.

Với thiết kế mặt trước chuẩn IP65, hoạt động ổn định trong môi trường công nghiệp, cùng chính sách bảo hành 12 tháng, HMI Omron NB5Q-TW01B là lựa chọn đáng tin cậy cho các ứng dụng điều khiển và giám sát tự động.
