TRAN GIA AUTOMATION chuyên cung cấp màn hình HMI weinview/weintek ( Chuyên cung cấp màn hình cảm ứng HMI Weintek eMT3150A 15 inch 24VDC bảo hành 12 tháng ) & dịch vụ sửa chữa mọi thiết bị tự động hóa như biến tần, tấm cảm ứng,  PLC, Động cơ AC Servo Minas A6, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số số kỹ thuật Chuyên cung cấp màn hình cảm ứng HMI Weintek eMT3150A 15 inch 24VDC bảo hành 12 tháng

Sản phẩm		HMI Weintek eMT3150A 15 inch 24VDC
Trưng bày	Trưng bày	Màn hình TFT 15”
	Nghị quyết	1024 x 768
	Độ sáng (cd/m2)	8400:00:00
	Tỷ lệ tương phản	700:01:00
	Loại đèn nền	DẪN ĐẾN
	Tuổi thọ đèn nền	>50.000 giờ
	Màu sắc	16,2 triệu
Bảng điều khiển cảm ứng	Kiểu	Loại điện trở 4 dây
	Sự chính xác	Chiều dài vùng hoạt động (X) ± 2%, Chiều rộng (Y) ± 2%
Ký ức	Đèn nháy	256MB
	ĐẬP	256MB
Bộ xử lý		Bộ vi xử lý RISC 32 bit 800MHz
Cổng I/O	Khe cắm thẻ SD	Thẻ nhớ SD/SDHC
	Máy chủ USB	USB 2.0 x 1
	Máy khách USB	USB 2.0 x 1
	Mạng Ethernet	10/100 Cơ sở-T x 1
	Cổng COM	COM1: RS-232/RS-485 2W/4W COM3: RS-232/RS-485 2W*
	Cách ly kép RS-485	Đúng
	Xe buýt CAN	Đúng
	HDMI	Không có
	Đầu ra âm thanh	Đầu ra âm thanh – giắc cắm 3,5 mm x 1
	Đầu vào video	NTSC/PAL RCA x 2
RTC		Tích hợp sẵn
Quyền lực	Công suất đầu vào	24±20%VDC
	Cách ly nguồn điện	Tích hợp sẵn
	Tiêu thụ điện năng	900m A@24VDC
	Điện trở điện áp	500VAC (1 phút)
	Sức đề kháng cách ly	Vượt quá 50MW ở 500VDC
	Độ bền rung động	10 đến 25Hz (hướng X, Y, Z 2G 30 phút)
Đặc điểm kỹ thuật	Lớp phủ PCB	Đúng
	Bao vây	Nhôm
	Kích thước WxHxD	366 x 293 x 57mm
	Cắt tấm	352 x 279mm
	Cân nặng	Khoảng 2,75 kg

Đặc điểm nổi bật Chuyên cung cấp màn hình cảm ứng HMI Weintek eMT3150A 15 inch 24VDC bảo hành 12 tháng

1. Màn hình lớn, hiển thị sắc nét

• Kích thước 15 inch, độ phân giải 1024×768 pixels (XVGA)
• Hiển thị 16.2 triệu màu, độ tương phản cao, góc nhìn rộng
• Giao diện trực quan, rõ ràng giúp thao tác dễ dàng và hiệu quả hơn

2. Cấu hình mạnh mẽ

• CPU 32-bit RISC tốc độ 800MHz
• Bộ nhớ lớn: 256MB RAM + 256MB Flash
• Xử lý dữ liệu nhanh, đáp ứng tốt cho các hệ thống giám sát phức tạp hoặc chương trình HMI có quy mô lớn

3. Nhiều cổng giao tiếp linh hoạt

• Cổng Ethernet (10/100Mbps) hỗ trợ truyền thông SCADA, giám sát từ xa
• COM1 & COM3 hỗ trợ RS232/RS485, giao tiếp với nhiều loại PLC
• Hỗ trợ CAN Bus – giao tiếp với thiết bị theo chuẩn CANopen
• USB Host và USB Client – dễ dàng cập nhật chương trình, kết nối ngoại vi
• Khe thẻ nhớ SD/SDHC – phục vụ lưu trữ dữ liệu log, công thức sản xuất

4. Tương thích đa dạng PLC và giao thức

• Kết nối tốt với các dòng PLC phổ biến: Siemens, Mitsubishi, Omron, Delta, Allen-Bradley, ABB,…
• Hỗ trợ Modbus RTU, Modbus TCP/IP, MPI, CANopen,…

5. Thiết kế bền bỉ, công nghiệp

• Vỏ hợp kim nhôm, tản nhiệt không dùng quạt (fan-less) – vận hành bền bỉ 24/7
• Mặt trước đạt chuẩn IP65 / NEMA4 – chống bụi, chống tia nước
• Tuổi thọ đèn nền màn hình cao: > 50.000 giờ sử dụng liên tục

6. Hỗ trợ phần mềm lập trình mạnh mẽ

• Sử dụng phần mềm EasyBuilder Pro – giao diện kéo thả dễ dùng
• Hỗ trợ lập trình cảnh báo, báo động, ghi log, vẽ đồ thị, công thức, upload/download từ xa…

7. Thích hợp cho ứng dụng quy mô lớn

• Với màn hình lớn, cấu hình mạnh và nhiều kết nối, eMT3150A rất phù hợp cho:
  • Hệ thống giám sát trung tâm (SCADA)
  • Tủ điều khiển chính trong dây chuyền tự động hóa
  • Ứng dụng HMI trong hệ thống trạm trộn, nhà máy điện, dây chuyền sản xuất phức tạp,…

Cấu tạo Chuyên cung cấp màn hình cảm ứng HMI Weintek eMT3150A 15 inch 24VDC bảo hành 12 tháng

1. Mặt trước (Front Panel)

• Màn hình LCD TFT 15 inch
  • Kích thước lớn, độ phân giải cao (1024×768)
  • Hiển thị 16.2 triệu màu, sắc nét, góc nhìn rộng
• Lớp cảm ứng điện trở 4 dây
  • Cho phép sử dụng bằng tay, găng tay hoặc bút cảm ứng
  • Bền bỉ và ổn định trong môi trường công nghiệp
• Khung mặt trước bằng hợp kim nhôm, thiết kế phẳng
  • Giúp tản nhiệt tốt và đạt chuẩn IP65/NEMA4 khi lắp âm tủ
  • Chống bụi và chống tia nước từ phía trước

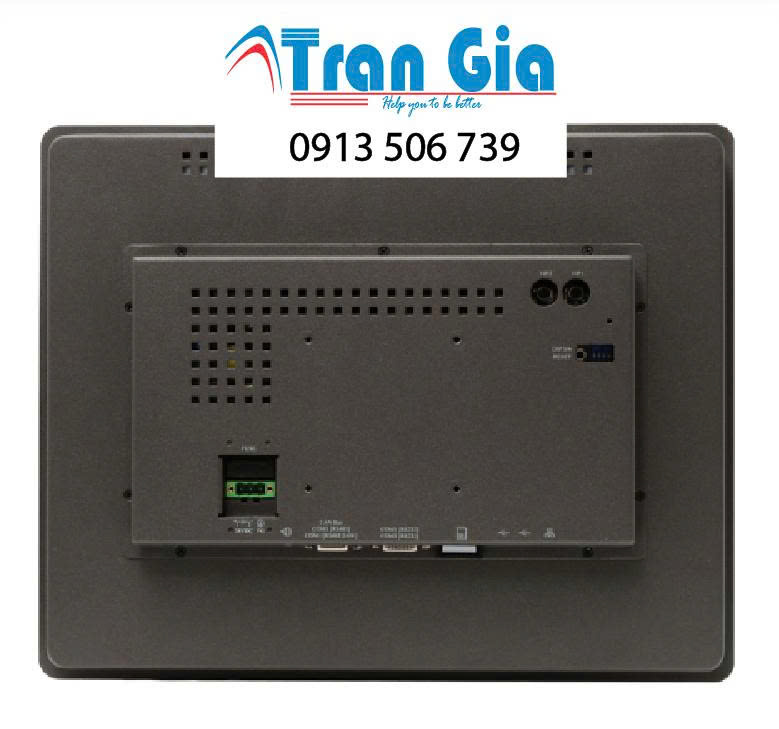

2. Thân máy (Back Housing)

• Vỏ hợp kim chắc chắn, tản nhiệt không dùng quạt (fanless)
• Có khe thoát nhiệt, giúp thiết bị hoạt động ổn định 24/7
• Gắn được lên tủ điện theo dạng âm hoặc treo tường (nếu có phụ kiện)

3. Các cổng giao tiếp – nằm ở mặt sau

• 1 cổng Ethernet (LAN) – kết nối mạng, SCADA, truyền dữ liệu từ xa
• 2 cổng COM (RS232/RS485) – kết nối PLC, biến tần, thiết bị điều khiển
• 1 khe thẻ SD/SDHC – lưu trữ công thức, nhật ký dữ liệu (data log)
• 1 cổng USB Host – kết nối USB, chuột, bộ nhớ ngoài
• 1 cổng USB Client – dùng để nạp chương trình từ máy tính
• Cổng CAN Bus – hỗ trợ giao tiếp với thiết bị dùng chuẩn CANopen

4. Mạch xử lý bên trong

• CPU 32-bit RISC, tốc độ 800MHz
• Bộ nhớ 256MB RAM + 256MB Flash
• Cho phép chạy chương trình lớn, xử lý dữ liệu nhanh, mượt mà

5. Khối cấp nguồn

• Được thiết kế với mạch ổn áp và lọc nhiễu
• Nguồn vào: 24VDC ±5%
• Có bảo vệ chống ngược cực và chống quá áp

6. Mạch RTC (đồng hồ thời gian thực)

• Cho phép lưu lại thời gian vận hành, cảnh báo, log sự kiện ngay cả khi mất điện

Mục đích sử dụng Chuyên cung cấp màn hình cảm ứng HMI Weintek eMT3150A 15 inch 24VDC bảo hành 12 tháng

1. Giao tiếp người – máy (HMI)

• Cho phép người vận hành dễ dàng quan sát, giám sát và điều khiển hệ thống qua giao diện màn hình cảm ứng.
• Hiển thị các thông số hoạt động như: nhiệt độ, áp suất, tốc độ, mức nguyên liệu, trạng thái máy móc,…

2. Kết nối và điều khiển PLC, biến tần, thiết bị ngoại vi

• Kết nối với PLC (Siemens, Mitsubishi, Omron, Delta, v.v.) để lấy dữ liệu và điều khiển từ xa.
• Giao tiếp với biến tần, cảm biến, rơle, servo,… qua các cổng RS232/485, Ethernet, CANopen.

3. Thu thập và lưu trữ dữ liệu

• Ghi log dữ liệu quá trình sản xuất (Data Logging) lên thẻ nhớ SD hoặc USB.
• Theo dõi, truy vết lại lịch sử hoạt động, lỗi hoặc cảnh báo hệ thống.

4. Cảnh báo và báo động

• Cài đặt cảnh báo khi vượt giới hạn (như nhiệt độ quá cao, áp suất bất thường).
• Ghi lại nhật ký sự kiện và hiển thị báo động để người dùng xử lý kịp thời.

5. Hiển thị đồ họa trực quan

• Hiển thị sơ đồ vận hành, trạng thái thiết bị, biểu đồ theo thời gian,… để người dùng dễ thao tác và nắm bắt toàn bộ quy trình.

6. Giao tiếp SCADA hoặc quản lý từ xa

• Kết nối với hệ thống SCADA hoặc phần mềm giám sát trung tâm qua Ethernet để truyền dữ liệu thời gian thực.
• Có thể truyền thông dữ liệu ra mạng nội bộ hoặc qua Internet (nếu kết hợp gateway hoặc server).

7. Phù hợp cho hệ thống lớn, trung tâm

• Với màn hình 15 inch, eMT3150A thường được đặt ở tủ điều khiển trung tâm, phòng giám sát chính, hoặc các dây chuyền sản xuất quy mô lớn, nơi cần hiển thị nhiều thông tin cùng lúc.

Vì sao nên chọn chúng tôi chuyên cung cấp Chuyên cung cấp màn hình cảm ứng HMI Weintek eMT3150A 15 inch 24VDC bảo hành 12 tháng

1. Tran Gia Automation

• Dịch vụ chúng tôi đưa đến khách hàng.
• Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
• Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
• Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..

2. Lý Do chọn Trần Gia làm nhà cung cấp

• Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
• Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
• Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn
