Mục đích sử dụng PLC Delta DVP40EC00R3 24 In/16 Out Relay 220VAC

1. Điều khiển dây chuyền sản xuất

• Tự động hóa các bước sản xuất trên dây chuyền như lắp ráp, đóng gói, kiểm tra chất lượng.
• Đồng bộ hóa các thiết bị trong hệ thống dây chuyền, giúp tăng năng suất và giảm thời gian chết.

2. Điều khiển động cơ

• Điều khiển động cơ bước (stepper motor) hoặc servo motor với độ chính xác cao:
  • Áp dụng trong các hệ thống như băng tải, máy CNC, máy in.
• Phát xung tốc độ cao (lên đến 100 kHz) để điều khiển chuyển động mượt mà và ổn định.

3. Điều khiển HVAC

• Quản lý hệ thống sưởi, thông gió và điều hòa không khí (HVAC) trong các tòa nhà hoặc nhà máy.
• Điều khiển quạt, máy nén, và các cảm biến nhiệt độ, độ ẩm để duy trì môi trường tối ưu.

4. Hệ thống xử lý nước

• Quản lý hệ thống bơm, van, và cảm biến để xử lý nước thải hoặc cung cấp nước sạch.
• Ứng dụng trong các nhà máy nước, hệ thống tưới tiêu, hoặc xử lý nước thải công nghiệp.

5. Điều khiển máy móc công nghiệp

• Ứng dụng trong máy đóng gói, máy cắt, máy ép nhựa, và các loại máy móc tự động khác.
• Hỗ trợ các thuật toán điều khiển PID để điều chỉnh các thông số như áp suất, nhiệt độ, và lưu lượng.

6. Điều khiển hệ thống băng tải

• Quản lý chuyển động của băng tải trong nhà máy sản xuất, kho vận chuyển hàng hóa.
• Đồng bộ hóa hoạt động của các cảm biến và thiết bị điều khiển để đảm bảo vận hành trơn tru.

7. Tích hợp hệ thống IoT và SCADA

• Kết nối với hệ thống SCADA để giám sát và điều khiển từ xa.
• Sử dụng cổng RS-232/RS-485 với giao thức Modbus để giao tiếp với các thiết bị khác như HMI hoặc biến tần.

8. Hệ thống kiểm tra và giám sát

• Thu thập dữ liệu từ các cảm biến và thiết bị đầu vào, sau đó xử lý và đưa ra các phản hồi phù hợp.
• Ứng dụng trong các hệ thống giám sát chất lượng sản phẩm hoặc kiểm tra lỗi trong dây chuyền sản xuất.

9. Tự động hóa nông nghiệp

• Điều khiển hệ thống tưới tiêu tự động, bơm nước, hoặc quản lý nhiệt độ và độ ẩm trong nhà kính.
• Tích hợp cảm biến để theo dõi môi trường và tối ưu hóa sản xuất nông nghiệp.

10. Các ứng dụng khác

• Điều khiển thang máy, hệ thống chiếu sáng thông minh.
• Ứng dụng trong ngành dệt may, đóng tàu, hoặc sản xuất linh kiện điện tử.

Thông số kỹ thuật PLC Delta DVP40EC00R3 24 In/16 Out Relay 220VAC

Hạng mục	Thông số chi tiết
Mã sản phẩm	DVP40EC00R3
Nguồn cấp	100 ~ 240VAC (50/60Hz)
Dải điện áp cho phép	85 ~ 264VAC
Công suất tiêu thụ	Khoảng 25VA
Ngõ vào số (X)	24 ngõ vào (AC 100 ~ 240V), loại sink/source
Ngõ ra số (Y)	16 ngõ ra dạng relay (thường mở)
Dòng tải relay	Tối đa 2A/ngõ, tổng 8A mỗi nhóm
Điện áp tải relay	Tối đa 250VAC hoặc 30VDC
Thời gian phản hồi	~20ms cho ngõ vào AC
Thời gian xử lý lệnh	~0.35 µs/lệnh
Bộ nhớ chương trình	8.000 bước lệnh
Vùng nhớ dữ liệu	10.000 từ
RTC (đồng hồ thời gian)	Có sẵn
Cổng truyền thông	RS-232 & RS-485 (hỗ trợ Modbus RTU Master/Slave)
Tính năng mở rộng	Hỗ trợ mở rộng module dòng DVP-S
Đèn trạng thái	RUN, ERROR, COM, X0X23, Y0Y15
Kích thước (WxHxD)	200 x 90 x 60 mm
Trọng lượng	~450g
Lắp đặt	Gắn thanh DIN hoặc vít
Môi trường hoạt động	0 ~ 55°C, độ ẩm 5% ~ 95% RH (không ngưng tụ)
Khả năng chống nhiễu	ESD > 8kV, EFT > 2kV

Đặc điểm nổi bật Bộ lập trình PLC Delta DVP40EC00R3 24 In/16 Out Relay 220VAC

1. Tích hợp 40 điểm I/O

• 24 đầu vào số (DI) và 16 đầu ra rơ le (DO):
  • Đáp ứng linh hoạt các yêu cầu điều khiển từ đơn giản đến phức tạp.
  • Khả năng mở rộng I/O dễ dàng với các module bổ sung.

2. Xử lý tốc độ cao

• Thời gian thực thi lệnh cơ bản chỉ 0.24 μs:
  • Đảm bảo hoạt động nhanh chóng và chính xác.
  • Tối ưu hóa hiệu suất cho các hệ thống yêu cầu độ phản hồi cao.

3. Phát xung tốc độ cao

• Hỗ trợ 2 kênh phát xung tốc độ cao lên đến 100 kHz:
  • Điều khiển động cơ bước (stepper motor) hoặc servo motor với độ chính xác cao.
  • Phù hợp với các ứng dụng cần điều khiển chuyển động mượt mà và chính xác.

4. Bộ đếm tốc độ cao

• Hỗ trợ bộ đếm tốc độ cao (High-Speed Counter):
  • Đếm tín hiệu xung từ encoder hoặc cảm biến tốc độ cao.
  • Ứng dụng trong các hệ thống đo lường và điều khiển chuyển động.

5. Tích hợp cổng truyền thông

• RS-232 và RS-485 với giao thức Modbus: Kết nối dễ dàng với các thiết bị khác như HMI, biến tần, hoặc các PLC khác. Hỗ trợ truyền thông ổn định trong các hệ thống tự động hóa.
• Cổng Mini USB: Thuận tiện cho việc lập trình, giám sát, và tải chương trình từ máy tính.

6. Đồng hồ thời gian thực (RTC)

• Tích hợp RTC:
  • Hỗ trợ lập lịch hoạt động theo thời gian thực.
  • Đáp ứng các ứng dụng tự động hóa như bật/tắt thiết bị vào các thời điểm cụ thể.

7. Tính năng điều khiển PID

• Tích hợp thuật toán PID:
  • Điều khiển chính xác các thông số như nhiệt độ, áp suất, lưu lượng trong các hệ thống công nghiệp.
  • Giảm thời gian thiết lập và tối ưu hóa hiệu quả vận hành.

8. Khả năng mở rộng linh hoạt

• Kết nối với các module mở rộng như:
  • Module analog: Đo và điều khiển tín hiệu tương tự.
  • Module truyền thông: Ethernet, CANopen, v.v.
• Hỗ trợ mở rộng mà không ảnh hưởng đến hiệu suất.

9. Thiết kế bền bỉ và an toàn

• Chất liệu vỏ cao cấp: Chống va đập và cách điện tốt.
• Tích hợp bảo vệ quá dòng, quá áp, ngắn mạch: Đảm bảo hoạt động an toàn và đáng tin cậy trong mọi điều kiện.
• Tự khởi động lại sau sự cố mất điện: Tăng tính liên tục cho hệ thống vận hành.

10. Dễ dàng lập trình

• Hỗ trợ phần mềm lập trình Delta ISPSoft: Giao diện thân thiện, dễ sử dụng. Hỗ trợ đa dạng các lệnh logic, toán học, và xử lý dữ liệu.

11. Tiết kiệm năng lượng

• Nguồn cấp 24 VDC: Tiêu thụ năng lượng thấp, giảm chi phí vận hành. Phù hợp với các ứng dụng yêu cầu tiết kiệm năng lượng.

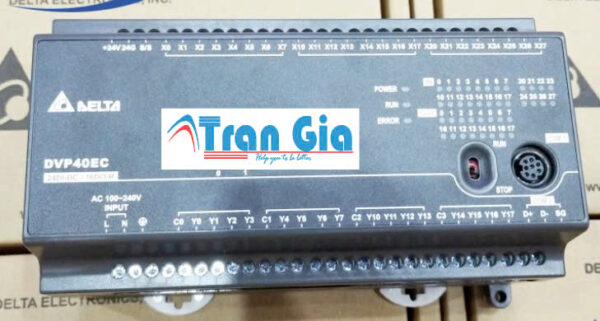

Cấu tạo Bộ lập trình PLC Delta DVP40EC00R3 24 In/16 Out Relay 220VAC
