TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC, Bộ lập trình PLC Delta DVP14SS11R2 8 In/6 Out Relay 24VDC, động cơ AC Servo Delta,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật của bộ lập trình PLC Delta DVP14SS11R2 8 In/6 Out Relay 24VDC

Thông tin	Chi tiết
Model	Bộ lập trình PLC Delta DVP14SS11R2 8 In/6 Out Relay 24VDC
Loại module	PLC chính (Base Unit)
Nguồn cấp	24VDC ±10%
Số lượng ngõ vào (Input)	8 ngõ vào số (Digital Inputs)
Loại ngõ vào	Sink/Source (tùy chọn bằng cách đấu nối)
Điện áp ngõ vào	24VDC
Dòng điện ngõ vào	Khoảng 5 mA
Số lượng ngõ ra (Output)	6 ngõ ra relay
Loại ngõ ra	Relay (NO – thường hở)
Dòng tải tối đa	2A tại 30VDC hoặc 250VAC
Tần số chuyển mạch ngõ ra	Relay: 1Hz
Thời gian đáp ứng	Ngõ vào: <10ms / Ngõ ra: relay khoảng 10ms
Mở rộng I/O	Có thể mở rộng đến tối đa 14 module mở rộng
Bộ nhớ chương trình	8k Steps
Bộ nhớ dữ liệu (Data Registers)	2,000 từ
Cổng truyền thông	RS-232 (Mini-DIN), RS-485 (Modbus ASCII/RTU)
Loại lập trình	Ladder diagram (LD), Instruction List (IL)
Tốc độ xử lý lệnh cơ bản	0.35 μs / lệnh
Đèn chỉ thị	Có đèn LED cho trạng thái nguồn, RUN/STOP, ngõ vào và ngõ ra
Tiêu chuẩn bảo vệ	IP20 (vỏ nhựa công nghiệp)
Kích thước (WxHxD)	90 x 90 x 60 mm
Trọng lượng	Khoảng 300g
Nhiệt độ hoạt động	0 – 55°C

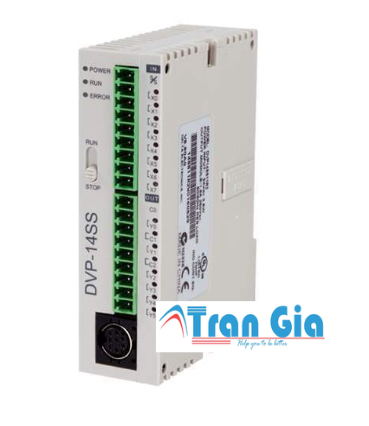

Cấu tạo của bộ lập trình PLC Delta DVP14SS11R2 8 In/6 Out Relay 24VDC

1. Nguồn cấp (Power Supply):
PLC DVP14SS11R2 sử dụng nguồn một chiều 24VDC để cung cấp năng lượng cho toàn bộ mạch điều khiển và các thành phần bên trong.

2. Bộ vi xử lý (CPU):
Đây là trung tâm xử lý của PLC. CPU thực hiện các phép toán, xử lý logic, lưu trữ chương trình, và điều khiển toàn bộ hoạt động của PLC dựa trên chương trình do người dùng lập trình.

3. Ngõ vào số (Digital Inputs):
Gồm 8 ngõ vào nhận tín hiệu từ các thiết bị ngoại vi như cảm biến, công tắc, nút nhấn. Các tín hiệu này thường ở mức 24VDC.

4. Ngõ ra relay (Relay Outputs):
PLC được trang bị 6 ngõ ra dạng relay, cho phép điều khiển các thiết bị như đèn báo, motor, van điện từ… Relay chịu được dòng tải lên đến 2A.

5. Bộ nhớ chương trình và dữ liệu:
Bộ nhớ chương trình lưu trữ mã điều khiển do người dùng lập trình (dung lượng 8k steps). Ngoài ra còn có bộ nhớ thanh ghi dữ liệu (Data Registers) để lưu các biến trung gian, giá trị tạm, kết quả xử lý (khoảng 2.000 từ).

6. Cổng truyền thông:
PLC hỗ trợ giao tiếp với các thiết bị khác qua cổng RS-232 (Mini-DIN) và RS-485. Giao thức truyền thông phổ biến như Modbus RTU cho phép kết nối với HMI, máy tính, biến tần…

7. Cổng mở rộng:
PLC có thể kết nối với các module mở rộng I/O, analog, nhiệt độ… thông qua cổng mở rộng chuyên dụng. Điều này giúp mở rộng khả năng điều khiển của PLC mà không cần thay đổi thiết bị chính.

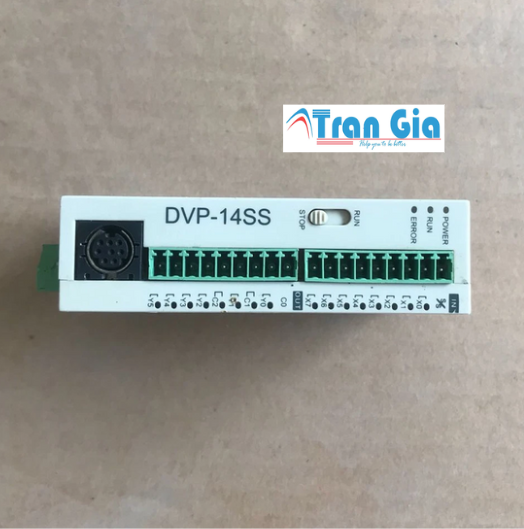

8. Đèn LED chỉ thị:
Trên mặt PLC có các đèn LED báo trạng thái nguồn, chế độ RUN/STOP, trạng thái từng ngõ vào và ngõ ra. Giúp dễ dàng kiểm tra tín hiệu thực tế trong quá trình vận hành và bảo trì.

9. Vỏ bảo vệ:
Vỏ nhựa công nghiệp cách điện, nhỏ gọn, phù hợp để gắn tủ điện trên thanh DIN-rail. Thiết kế theo chuẩn IP20 phù hợp với môi trường công nghiệp.

Ứng dụng của bộ lập trình PLC Delta DVP14SS11R2 8 In/6 Out Relay 24VDC

1. Hệ thống băng tải đơn giản:
Điều khiển băng tải chạy / dừng theo tín hiệu từ cảm biến vật thể, nút nhấn, hoặc công tắc giới hạn. Thích hợp trong dây chuyền phân loại sản phẩm.

2. Máy đóng gói bán tự động:
Điều khiển các chu trình đóng – dán – cắt – cấp liệu dựa vào tín hiệu ngõ vào và relay ngõ ra điều khiển xy-lanh hoặc motor.

3. Máy ép nhiệt / máy in lụa:
Điều khiển chu trình đóng mở bàn ép, tính thời gian giữ nhiệt, và điều khiển cảnh báo hoàn thành quy trình.

4. Hệ thống điều khiển chiếu sáng hoặc cảnh báo:
Điều khiển bật/tắt đèn, còi báo theo giờ hoặc theo cảm biến chuyển động trong các hệ thống tòa nhà, nhà xưởng.

5. Tủ điện điều khiển bơm nước:
PLC nhận tín hiệu từ cảm biến mức nước để điều khiển relay bật/tắt bơm, có thể thêm chế độ tự động/ngắt thủ công.

6. Điều khiển quạt hút – thông gió:
Tự động điều khiển hoạt động quạt theo thời gian hoặc cảm biến nhiệt độ, đảm bảo môi trường làm việc thông thoáng.

Đặc điểm của bộ lập trình PLC Delta DVP14SS11R2 8 In/6 Out Relay 24VDC

1. Thiết kế nhỏ gọn, dễ lắp đặt
PLC thuộc dòng DVP-SS2, thiết kế kích thước nhỏ, gắn dễ dàng lên DIN-rail trong tủ điện, phù hợp cho không gian hạn chế.

2. Nguồn cấp 24VDC an toàn và phổ biến
Hoạt động với điện áp 24VDC – tiêu chuẩn công nghiệp, dễ phối hợp với các thiết bị ngoại vi như cảm biến, nút nhấn, relay trung gian…

3. Tích hợp sẵn 8 ngõ vào số và 6 ngõ ra relay
Giúp điều khiển trực tiếp các thiết bị như đèn, motor nhỏ, van điện từ mà không cần mở rộng thêm module.

4. Ngõ ra dạng relay linh hoạt
Ngõ ra relay chịu tải AC/DC, dễ sử dụng và linh hoạt khi điều khiển cả thiết bị điện xoay chiều lẫn một chiều.

5. Tốc độ xử lý cao
Thời gian thực hiện lệnh cơ bản khoảng 0.35 µs/lệnh, đảm bảo xử lý nhanh, đáp ứng tốt cho các ứng dụng có chu kỳ ngắn.

6. Bộ nhớ chương trình và dữ liệu đủ dùng
Dung lượng chương trình 8k steps, 2.000 thanh ghi dữ liệu, thích hợp cho hầu hết ứng dụng tự động hóa quy mô vừa và nhỏ.

7. Hỗ trợ truyền thông RS-232 và RS-485
Cho phép kết nối với HMI, máy tính, biến tần, thiết bị Modbus RTU, dễ dàng mở rộng hệ thống hoặc giám sát từ xa.
