Mục đích sử dụng Bộ lập trình PLC Delta DVP12SA211R 8 In/4 Out Relay 24VDC
1. Điều khiển máy móc công nghiệp
- Quản lý và điều khiển máy đóng gói, máy cắt, máy dán nhãn, và các thiết bị sản xuất.
- Tối ưu hóa quá trình vận hành, giảm thiểu lỗi và tăng hiệu suất sản xuất.
2. Hệ thống băng tải
- Điều khiển băng tải: Điều khiển tốc độ và hướng di chuyển. Phối hợp hoạt động giữa nhiều băng tải. Ứng dụng trong các nhà máy lắp ráp, kho vận và dây chuyền sản xuất.
3. Hệ thống điều khiển HVAC
- Quản lý và điều khiển hệ thống điều hòa không khí, quạt, và bơm nước.
- Tối ưu hóa việc sử dụng năng lượng, đảm bảo hiệu quả và tiết kiệm chi phí.
4. Điều khiển trong ngành xử lý nước
- Quản lý và giám sát hoạt động của các bơm nước, van điện từ, cảm biến áp suất và nhiệt độ.
- Ứng dụng trong các hệ thống xử lý nước thải, nước sạch, hoặc tưới tiêu nông nghiệp.
5. Tự động hóa trong tòa nhà
- Điều khiển chiếu sáng: Tự động bật/tắt đèn theo lịch trình hoặc cảm biến.
- Quản lý thang máy, cửa tự động: Đảm bảo hoạt động ổn định và an toàn.
6. Ngành nông nghiệp thông minh
- Điều khiển hệ thống tưới tiêu tự động, quản lý nhiệt độ và độ ẩm trong nhà kính.
- Giám sát và điều khiển từ xa thông qua giao thức Modbus RS-485.
7. Quản lý và điều khiển dây chuyền sản xuất: Đồng bộ hóa hoạt động giữa các thiết bị trong dây chuyền như: máy trộn, máy đếm, và máy kiểm tra chất lượng sản phẩm.
8. Ứng dụng giáo dục và đào tạo: Được sử dụng trong các trường học, trung tâm đào tạo để giảng dạy về tự động hóa và lập trình PLC.
Thông số kỹ thuật Bộ lập trình PLC Delta DVP12SA211R 8 In/4 Out Relay 24VDC
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | DVP12SA211R |
| Dòng PLC | DVP-SS2 Series |
| Nguồn cấp | 24VDC (dải: 20.4 – 28.8VDC) |
| Công suất tiêu thụ | Khoảng 2.5W |
| Ngõ vào số (DI) | 8 điểm (24VDC, Sink/Source tùy chọn) |
| Ngõ ra số (DO) | 4 điểm Relay (NO contact) |
| Dòng tải ngõ ra Relay | Tối đa 2A/point, tổng 8A/chung (AC 250V hoặc DC 30V) |
| Thời gian đóng/cắt Relay | ON: ~10 ms, OFF: ~10 ms |
| Thời gian xử lý lệnh | 0.35 µs/instruction |
| Bộ nhớ chương trình | 8K steps |
| Bộ nhớ dữ liệu (D register) | 5,000 words |
| Ngôn ngữ lập trình | Ladder Diagram (LD), Instruction List (IL) |
| Giao tiếp tích hợp | 1 × RS-232, 1 × RS-485 (chuẩn Modbus RTU/ASCII Master & Slave) |
| RTC – Đồng hồ thời gian thực | Có sẵn |
| Hỗ trợ mở rộng I/O | Tối đa 8 module mở rộng (lên đến 238 điểm I/O) |
| Cách ly tín hiệu | Cách ly quang giữa I/O và CPU |
| Phần mềm lập trình | WPLSoft (Delta chính thức) |
| Kích thước (WxHxD) | Khoảng 90 x 90 x 60 mm |
| Trọng lượng | ~200g |
| Nhiệt độ hoạt động | 0 ~ 55°C |
Đặc điểm nổi bật Bộ lập trình PLC Delta DVP12SA211R 8 In/4 Out Relay 24VDC
1. Kích thước nhỏ gọn
- Thiết kế nhỏ gọn, tối ưu hóa không gian lắp đặt.
- Dễ dàng lắp đặt trên DIN rail hoặc gắn trực tiếp lên bề mặt tủ điện.
2. Hiệu năng mạnh mẽ
- Tốc độ xử lý cao: Thời gian quét chỉ 0.35 µs/step cho các lệnh cơ bản.
- Dung lượng bộ nhớ lớn: Lưu trữ tới 16k steps chương trình và 10k words dữ liệu.
3. Đầy đủ chức năng điều khiển
- Tích hợp bộ định thời (Timers) và bộ đếm (Counters) đa dạng: 256 bộ định thời (16-bit), 20 bộ định thời (32-bit). 200 bộ đếm (16-bit), 20 bộ đếm (32-bit).
- Hỗ trợ điều khiển PID: Phù hợp với các ứng dụng yêu cầu độ chính xác cao.
4. Khả năng giao tiếp linh hoạt
- Cổng RS-232 và RS-485:
- Hỗ trợ giao thức Modbus ASCII/RTU, dễ dàng kết nối với HMI, SCADA, hoặc các thiết bị ngoại vi khác.
- Có thể dùng để giám sát, điều khiển, và thu thập dữ liệu từ xa.
5. Đèn báo trạng thái
- Đèn LED hiển thị trạng thái cho từng kênh I/O, giúp người dùng dễ dàng theo dõi và kiểm tra hệ thống.
- Đèn báo RUN/STOP, ERROR, và POWER hỗ trợ nhanh chóng trong việc chẩn đoán lỗi.
6. Ngõ vào và ngõ ra linh hoạt
- 8 ngõ vào số (DI): Tương thích với nhiều loại cảm biến.
- 4 ngõ ra số (DO – Relay): Hỗ trợ điều khiển tải điện áp cao tới 240VAC/30VDC.
7. Độ bền cao
- Chịu được môi trường công nghiệp khắc nghiệt: Nhiệt độ hoạt động: 0°C ~ 55°C. Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ).
- Tích hợp mạch chống nhiễu, bảo vệ quá tải và ngắn mạch, đảm bảo vận hành ổn định.
8. Khả năng mở rộng: Tương thích với các module mở rộng của dòng DVP-SA2, cho phép bổ sung thêm I/O hoặc các tính năng khác khi cần thiết.
9. Tích hợp chức năng tiết kiệm năng lượng: Hỗ trợ quản lý năng lượng và tối ưu hóa sử dụng điện, giúp giảm chi phí vận hành.
10. Chứng nhận quốc tếP: Đạt các tiêu chuẩn an toàn và chất lượng: CE, UL, RoHS, đảm bảo tin cậy khi sử

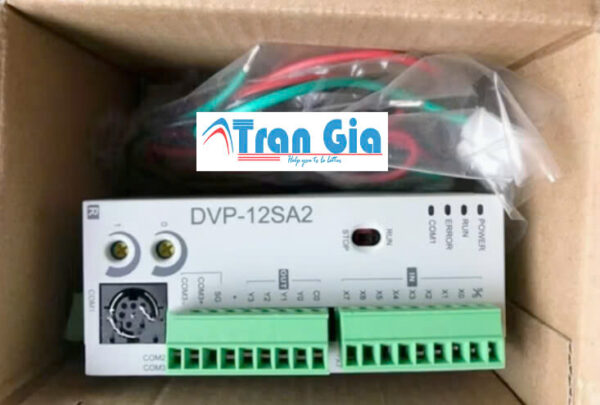

Cấu tạo Bộ lập trình PLC Delta DVP12SA211R 8 In/4 Out Relay 24VDC
1. Vỏ ngoài và kích thước
- Vật liệu: Vỏ làm từ nhựa cách điện cao cấp, chịu được nhiệt và chống va đập.
- Thiết kế: Nhỏ gọn, tiết kiệm không gian lắp đặt, dễ dàng gắn lên DIN rail hoặc bề mặt phẳng.
- Kích thước: 90 mm × 60 mm × 86 mm.
2. Nguồn cấp
- Đầu vào nguồn: 24VDC ± 20%.
- Cổng kết nối nguồn: Terminal được bảo vệ an toàn, dễ dàng kết nối dây dẫn.
- Mạch chống nhiễu: Tích hợp mạch bảo vệ chống ngắn mạch và quá tải.
3. Cổng I/O
Ngõ vào số (Digital Input – DI):
- Số lượng: 8 kênh.
- Kết nối: Terminal dạng vít, dễ dàng đấu nối các cảm biến hoặc tín hiệu đầu vào.
- Đèn LED hiển thị:
- Có đèn báo trạng thái hoạt động của từng kênh, giúp theo dõi tín hiệu nhanh chóng.
Ngõ ra số (Digital Output – DO):
- Loại ngõ ra: Relay.
- Số lượng: 4 kênh.
- Kết nối: Terminal dạng vít, dùng để kết nối với thiết bị đầu ra như động cơ, relay ngoài, van điện từ.
- Đèn LED hiển thị:
- Hiển thị trạng thái ngõ ra để kiểm tra nhanh.
4. Cổng truyền thông
- RS-232: Dùng để kết nối với máy tính, HMI hoặc các thiết bị ngoại vi khác.
- RS-485: Hỗ trợ giao thức Modbus RTU/ASCII, giao tiếp dễ dàng với các thiết bị trong hệ thống mạng công nghiệp.
- Cổng kết nối:
- Được bảo vệ để chống nhiễu điện từ.
- Có ký hiệu rõ ràng để thuận tiện trong đấu nối.
5. Bộ xử lý và bộ nhớ
- CPU: Bộ xử lý trung tâm đảm nhiệm việc thực thi chương trình điều khiển với tốc độ cao.
- Bộ nhớ:
- Lưu trữ chương trình điều khiển: 16k steps.
- Lưu trữ dữ liệu: 10k words.
6. Đèn báo trạng thái
- Đèn báo nguồn: Hiển thị trạng thái nguồn (Power).
- Đèn RUN/STOP: Hiển thị chế độ hoạt động của PLC.
- Đèn lỗi (Error): Báo hiệu nếu xảy ra sự cố như lỗi chương trình hoặc kết nối.
7. Khả năng mở rộng
- Hỗ trợ mở rộng module I/O nếu cần thêm số lượng I/O để phù hợp với ứng dụng.
- Tương thích với các module của dòng DVP-SA2.
8. Linh kiện bên trong
- Bo mạch chính: Tích hợp vi điều khiển, IC xử lý tín hiệu và bộ nhớ.
- Mạch bảo vệ: Chống quá tải, chống nhiễu, và bảo vệ ngắn mạch.
- Cầu đấu dây: Bố trí hợp lý để dễ dàng đấu nối với các thiết bị ngoại vi.
9. Môi trường hoạt động
- Thiết kế chịu được nhiệt độ và độ ẩm cao, phù hợp với môi trường công nghiệp.
- Đáp ứng các tiêu chuẩn CE, UL, RoHS.
